汽車鈑金件的形狀復雜，物理性能要求嚴格，形位公差精度要求較高，裝車匹配復雜, 存在很多安裝位（包括螺紋孔、圓孔、腰形孔、異形孔等），為保證裝配的準確性，汽車鈑金件需進行全尺寸和孔位置度檢測，以確保裝配精度及質量。

汽車鈑金件質量把控，需獲取實際零件和理想零件之間的差異，以便工程師進行工藝和模具調整。采用新拓三維XTOM高精度藍光三維掃描儀對加工過程和最終產品進行全局掃描并與CAD模型比對，獲得零件全面的三維形狀偏差數據，指導工藝工程師進行工藝和模具調整，保障裝配環節和成品性能。

傳統檢測方式的難題

傳統檢測方式采用三坐標和定制檢具對鈑金結構件進行尺寸檢測，這兩種方式都存在一定局限性。

1、三坐標設備精度高，但是效率慢、操作復雜、對環境要求高，對于形狀不規則、曲面多樣的鈑金件難以實現全尺寸檢測，往往只能用于抽檢。

2、定制檢具效率較快，但是存在操作繁瑣、兼容性差、造價昂貴、測量結果數據沒法記錄等缺憾。而且，這兩種檢測技術，都無法很好的對螺紋孔、螺柱、異形孔進行有效的測量。

藍光三維掃描檢測方案

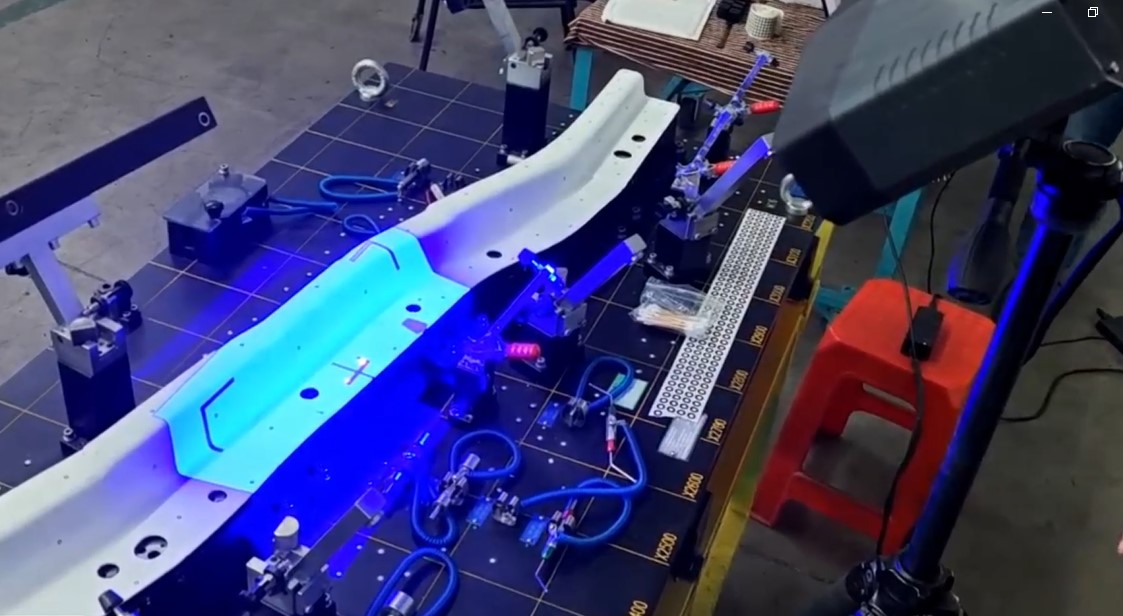

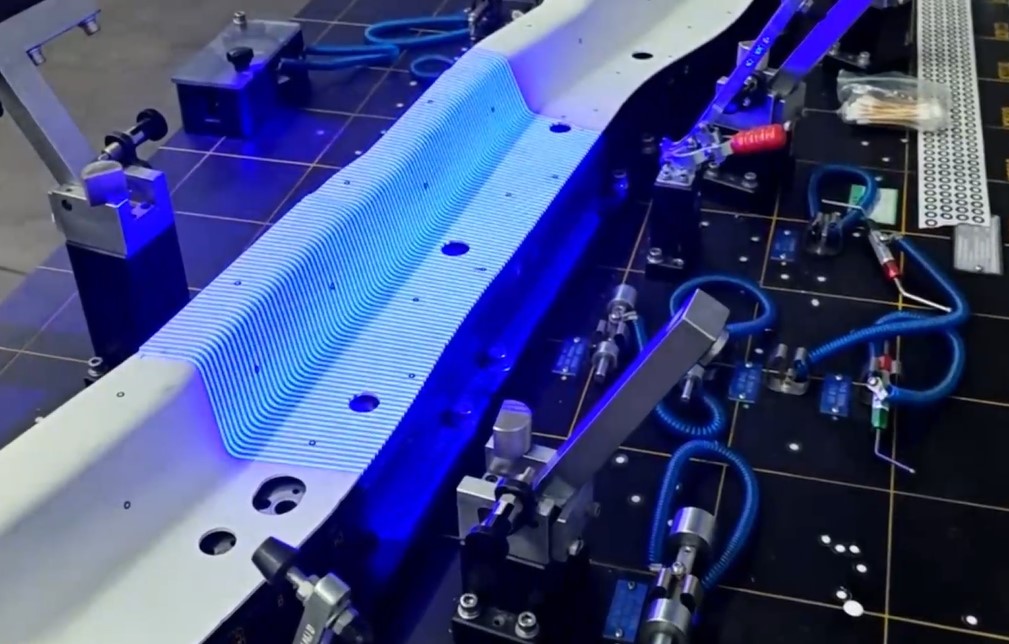

新拓三維XTOM藍光三維掃描儀對于零件的形狀沒有限制，它具有高效精準、非接觸式、全方位點云獲取、數字化3D檢測等特點，進行一次多角度三維掃描，需要檢測的項目直接在檢測軟件中生成結果，無需人工一項項測量，也無需根據不同的檢測項目尋找不同的檢測工具。

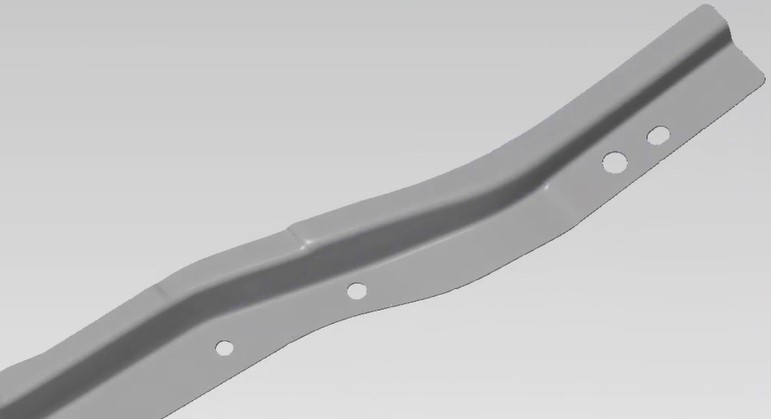

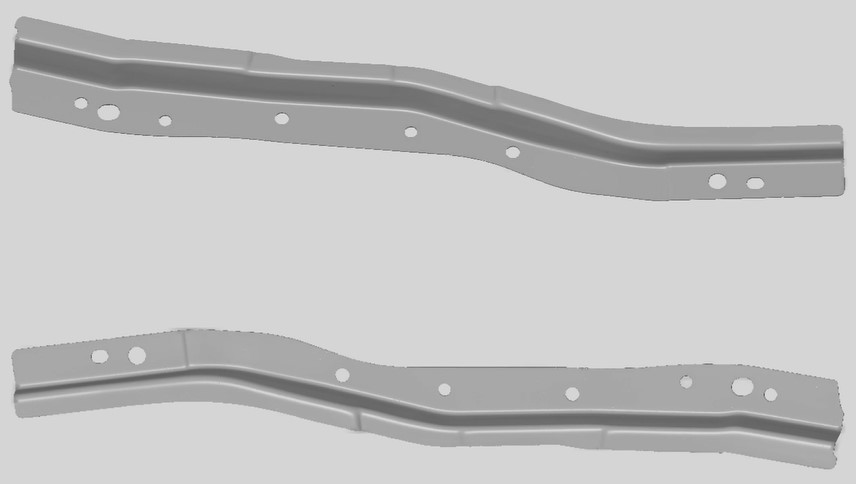

XTOM藍光三維掃描儀采用先進的藍光技術，能夠在短時間內捕獲高分辨率的三維模型數據。通過優化得點云處理算法，提升網格三角化效果，使零件三維模型的細節銳度高，能精確顯示各種細微特征、孔位、孔徑及其他關鍵尺寸數據。

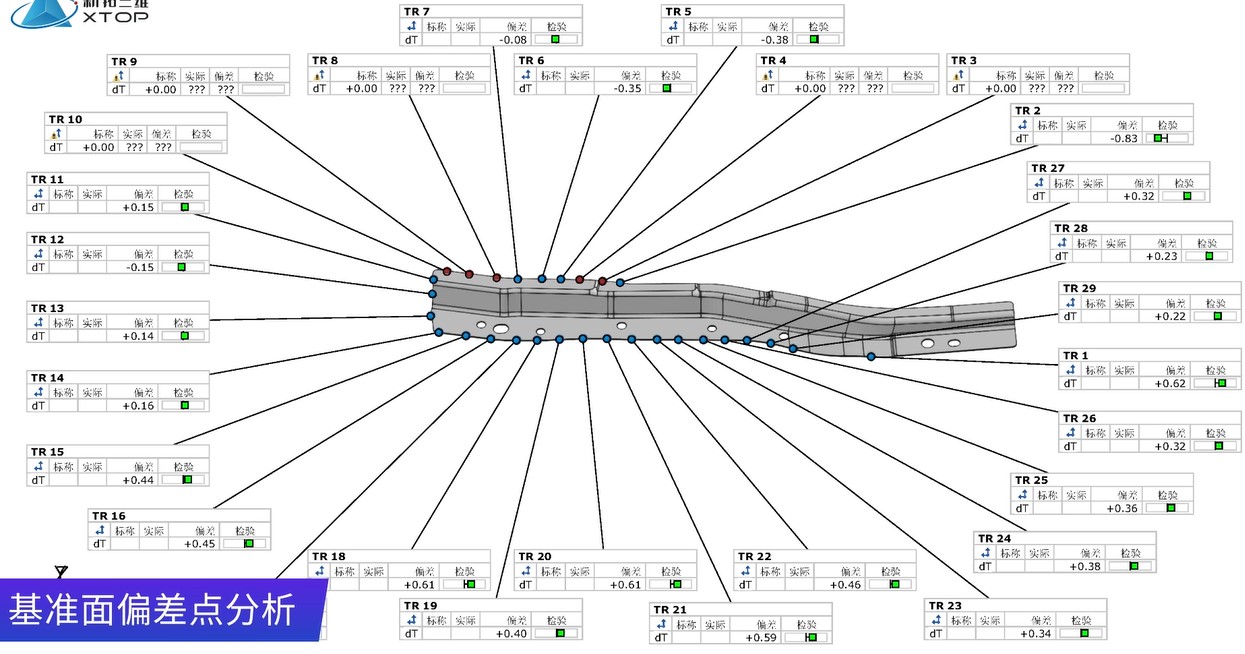

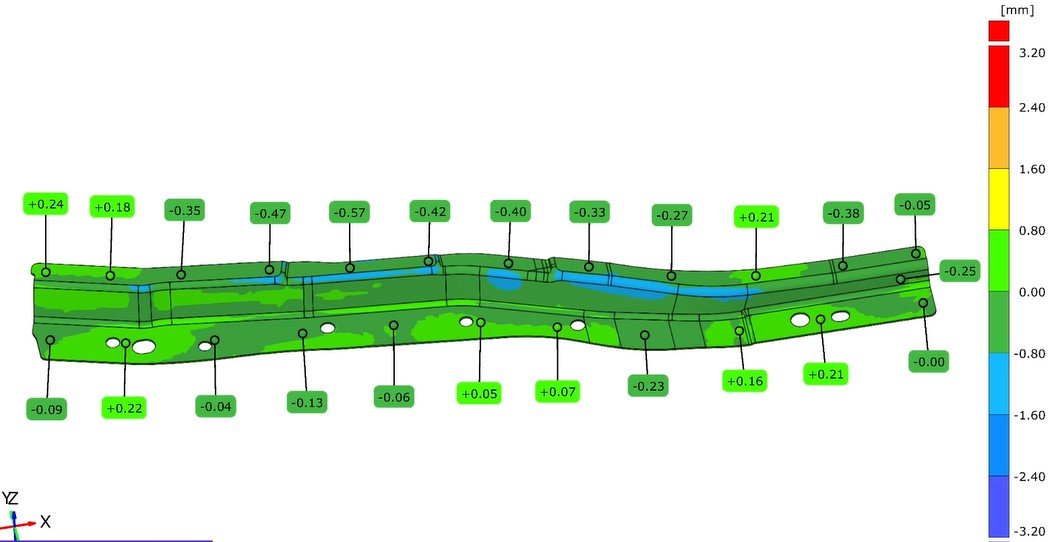

基準面偏差點分析

XTOM藍光三維掃描儀結合檢測軟件，可獲得準確和全面的測量結果，輕松完成零件全尺寸3D檢測。簡單高效地導入和對齊CAD和網格文件，創建曲面比較，可以快速檢測全尺寸和形位公差，發現超差的具體位置，并生成圖文并茂的GD&T檢測報告。

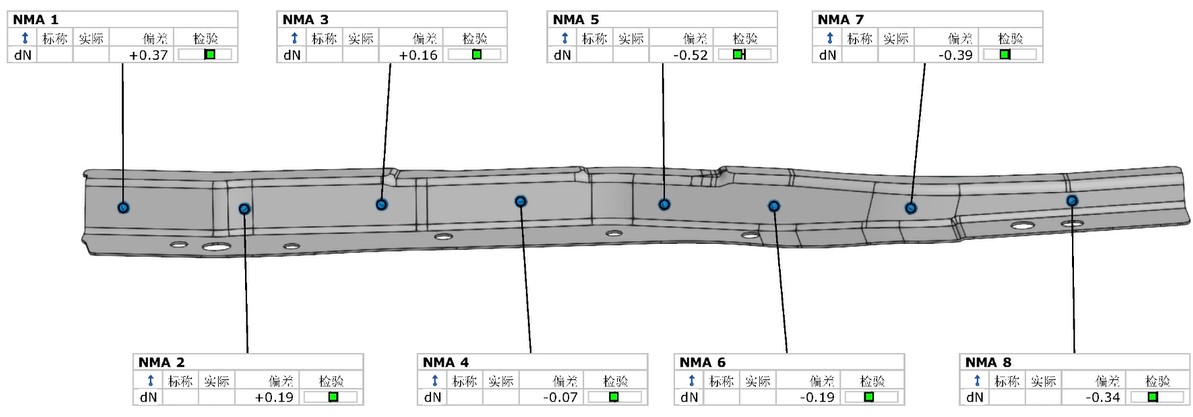

對汽車鈑金件掃描進行比對分析，分析鈑金件整個輪廓面的加工與設計數據的偏差；除此之外可對鈑金件的關鍵位置形位偏差進行標注，可直觀顯示任意點的偏差數據。

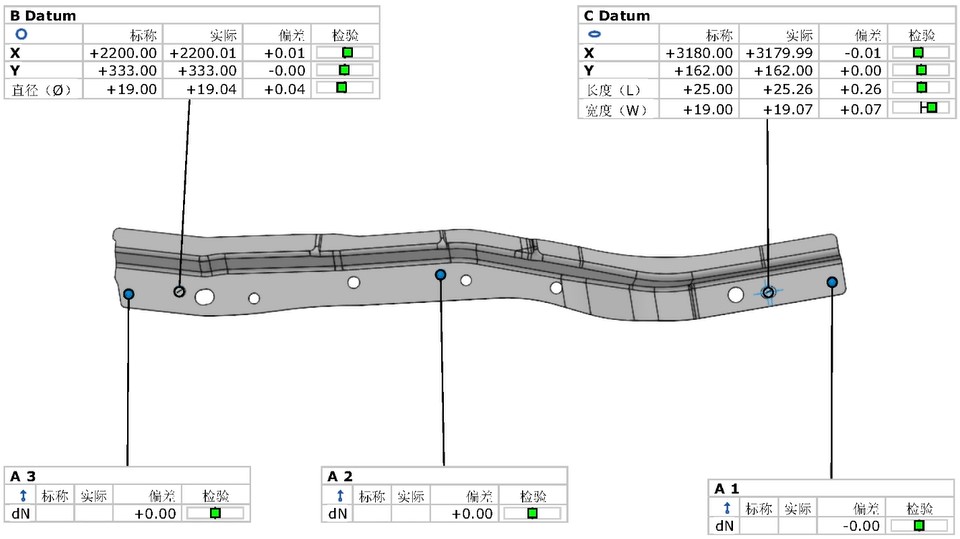

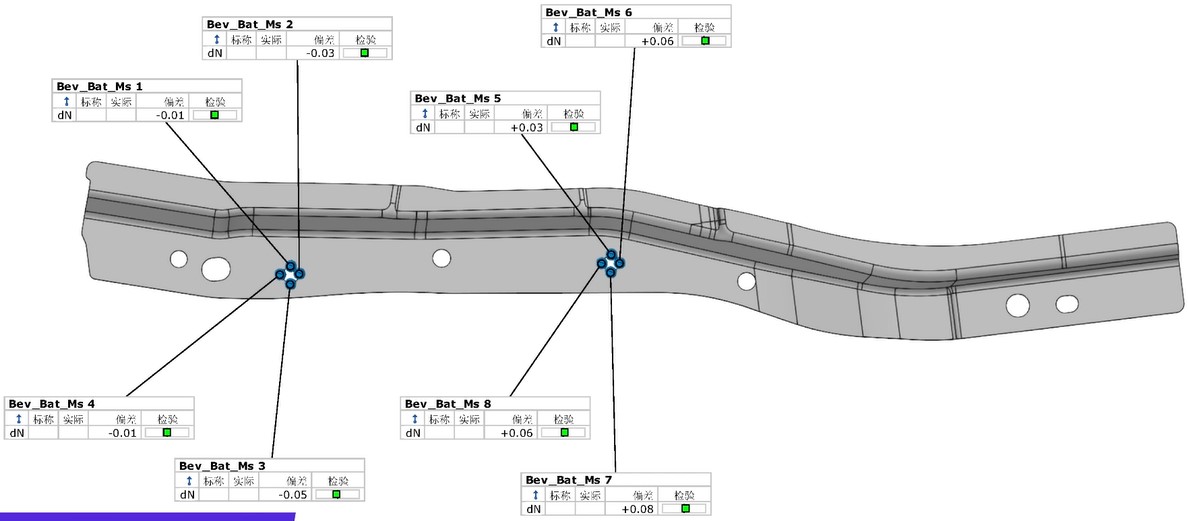

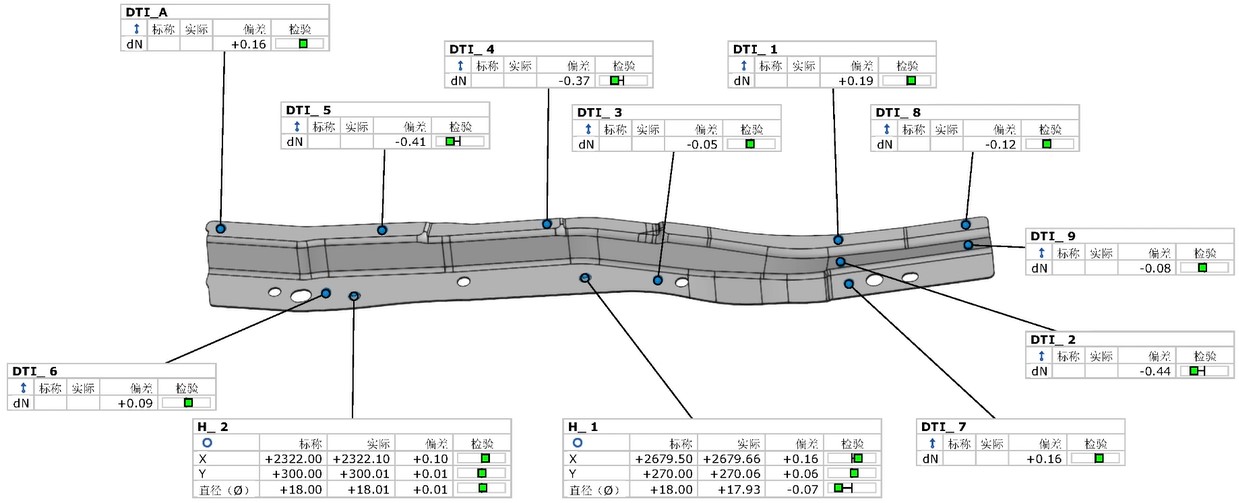

零件表面孔位、孔徑偏差分析

XTOM藍光三維掃描儀結合檢測軟件，除了可對沖壓鈑金件進行型面偏差分析之外，還可以分析孔徑、孔位置、孔間距、圓度、正負偏差等指標，克服了傳統檢測方式的檢測難點，具備多維度檢測能力，確保零件品質。

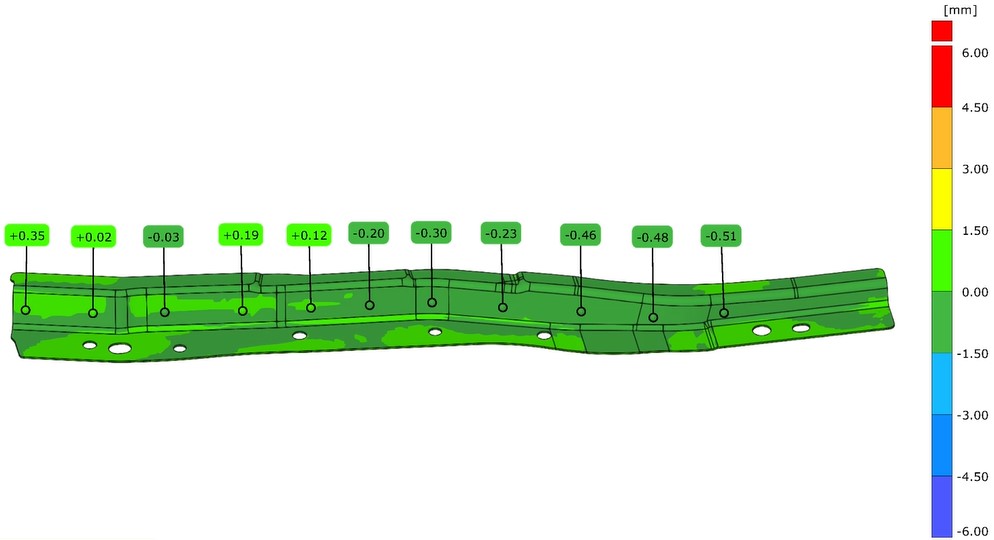

通過色譜圖可清晰展示鈑金件的關鍵尺寸、形位公差，助力制造商精準把控質量。這種直觀的報告形式，不僅便于技術人員分析和判斷，也方便管理層進行決策和優化工藝。

在汽車零部件制造業中，每一個細節都關乎著產品的質量和安全。新拓三維藍光三維掃描技術的應用，對于產品精準全面的檢測數據，確保了產品能符合設計的公差標準。這些數據還可以作為產品質量的參考，為后續批次的生產及質量控制提供依據，確保產品的質量和可追溯性。
