FLC（成形極限曲線，F(xiàn)orming Limit Curve）試驗是一種用于評估金屬材料在成形過程中的極限成形能力的方法。FLC試驗在鈑金成形工藝中，可快速測定材料在不同應變狀態下的失效邊界，從而優化工藝參數和模具設計，提高板料成形質量和材料利用率。

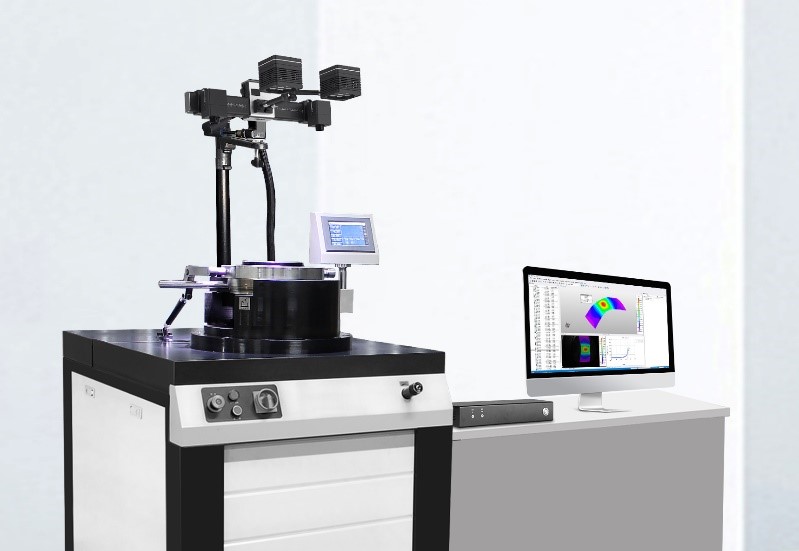

新拓三維XTDIC-FLC三維板料成型極限測量系統，基于數字圖像相關DIC技術，配合板材成型和杯突試驗機，并基于網格應變分析直接獲取極限應變量，生成極限曲線FLC，實現對FLC材料成型極限曲線的快速測定。

 SPCC板材成形極限FLC測定

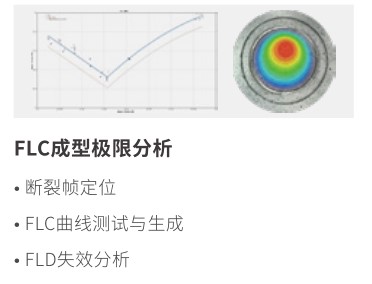

XTSM軟件功能模塊

XTDIC-FLC三維板料成型極限測量系統搭配有XTSM軟件功能模塊，可進行精準的斷裂幀定位，F(xiàn)LC曲線測試與生成、FLD失效分析，通過高效測定板材表面應變場，建立高精度的材料FLC曲線。

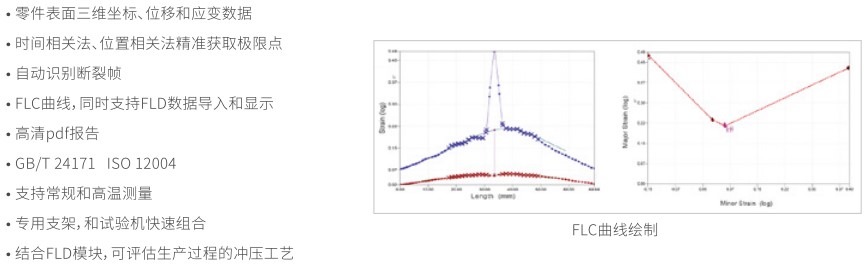

XTDIC-FLC系統技術特性

FLC試驗測量簡便直觀，已成為評價材料成形性的有效方案，是制定沖壓方法的重要依據。FLC預測在不同的成形條件下材料的成形極限的優勢：

應變路徑依賴性：FLC曲線考慮了應變路徑的影響，在實際的成形過程中，材料可能經歷不同的應變路徑，F(xiàn)LC曲線能全面地描述材料的成形能力。

預測失穩和斷裂：FLC曲線不僅能預測材料在拉伸過程中的失穩和斷裂，還能預測在壓縮過程中的失穩行為。這對于理解和控制復雜的成形過程非常重要。

材料性能評估：FLC曲線可以用來評估材料的成形性能，包括成形極限、硬化特性和斷裂韌性等。這些信息對于材料選擇和成形工藝優化至關重要。

實驗和模擬的結合：FLC曲線可以作為實驗數據與數值模擬之間的橋梁。通過實驗獲取FLC曲線，然后在數值模擬中使用這些數據來預測材料在不同成形條件下的行為。

數字圖像相關（DIC）技術提供更高精度、更廣泛應用和更便捷的數據處理手段，已逐漸成為FLC試驗中的主流測量技術。XTDIC-FLC系統基于數字圖像相關DIC技術，是一種動態實時FLC測試方案，可觀測板料成形過程每一個瞬間，對板料成形性能進行測試驗證，并輸出FLC曲線。

FLC試驗在多個工業和工程領域中具有重要應用：

1. 汽車制造：鈑金成形工藝優化，輕量化設計

2. 航空航天：高性能材料評估，零件成形工藝設計

3. 船舶制造：船體結構優化，材料選擇

4. 電子產品：精密成形，新材料應用

5. 建筑工程：結構材料成形，裝飾材料設計

6. 能源設備：管道和容器成形，新材料研發

7. 醫療器械：生物材料成形，精密器械制造

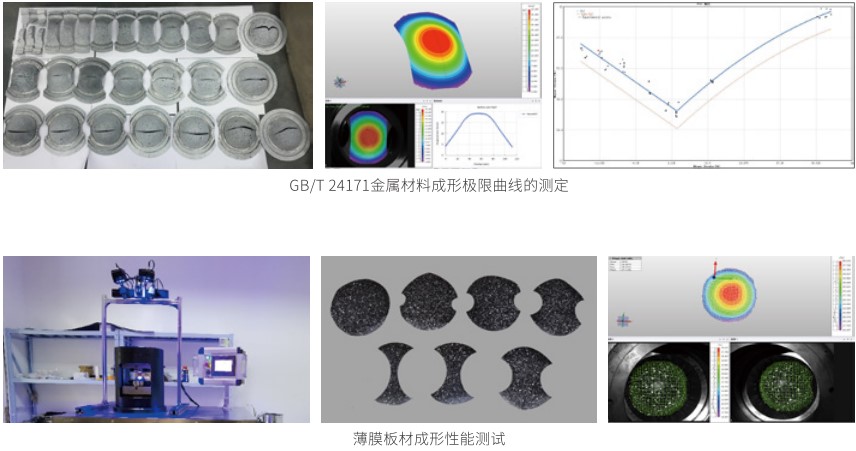

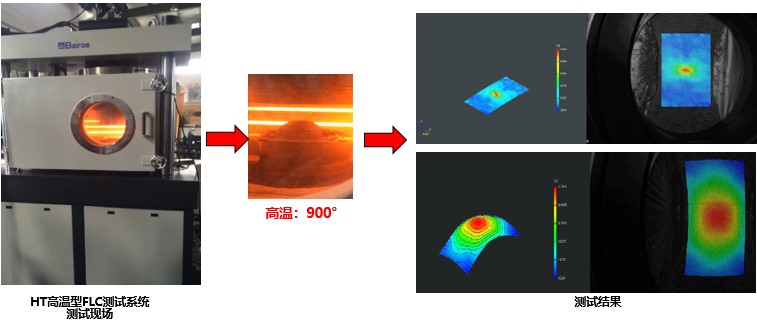

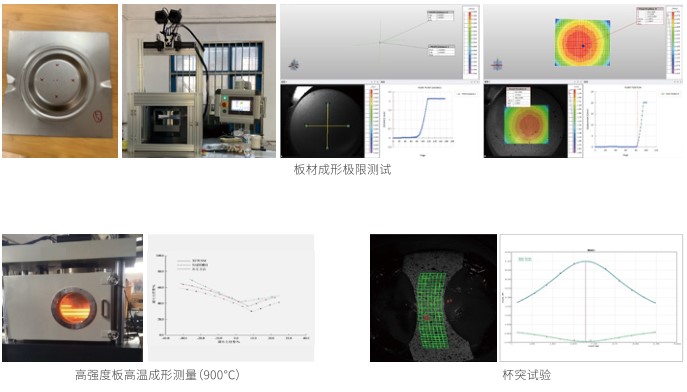

板料成形極限FLC測試案例
