現代高精尖產業發展迅猛，需要大量新型材料和新工藝，在低溫環境條件下，新材料的力學性能直接影響著結構整體承載能力。對于材料在超低溫環境下的力學性能準確測量也就顯得至關重要，尤其是試樣的屈服強度、抗拉強度、延伸率和面縮率等拉伸性能指標。

為什么要在超低溫環境下進行DIC測試？

航空航天

如液體火箭發動機的結構材料，由于液氫（沸點-253℃）、液氧（沸點-183℃）等低溫貯存推進劑的存在，還有超低溫（-100℃以下）環境要求，需采用具有優良的超低溫力學性能的材料。

醫療器械

用于低溫手術的醫療器械，使用液氮對患者的局部肉體進行低溫瞬時低溫冷凍，使得肉體固化后進行快速和無痛手術。

芯片半導體

在經過高溫及較低溫的連續變化環境試驗，可以檢測出半導體芯片忍受極端溫度變化的程度，得以在短時間內檢測到試樣因熱脹冷縮所引起的化學變化或物理損傷。

非接觸DIC技術超低溫環境測試優勢

在超低溫環境下，使用數字圖像相關法（DIC）進行應變測試應用的幾個優勢。

新拓三維自主研發的XTDIC三維全場應變測量系統，是一種基于散斑，計算機視覺原理、數字圖像處理和數值計算、非接觸、非干涉、全場變形的光學測量系統。

作為一種非接觸測量DIC技術，DIC全場應變系統適用于眾多極限條件下的材料力學研究，其中包括高低溫環境下的力學性能測試。

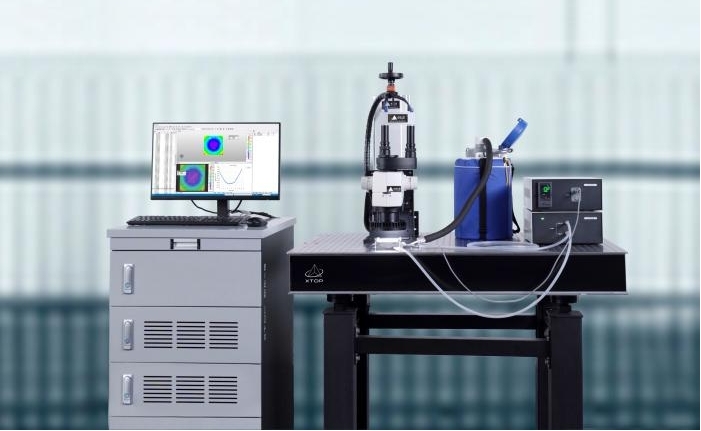

新拓三維XTDIC-Micro顯微應變測量系統搭配液氮光學冷熱臺（-190～600 ℃）

非接觸式DIC應變測量技術適用于各種材料質量檢測，測試條件不受環境、形狀、速度等因素影響。DIC技術可實現全場測量：坐標、位移、速度、應變、形狀和形變等。

超低溫環境下

DIC應變測量的難題

數字圖像相關技術（DIC）在非均質材料力學性能研究方面具有獨特的優勢，但低溫介質氣化引起的氣流擾動、起霧、結霜，以及低溫引起光學玻璃的厚度和折射率發生改變，均會對圖像產生較大影響，是DIC測試系統的誤差主要來源。

通過分析超低溫環境下DIC全場顯微應變測量誤差的影響因素，掌握光測力學誤差產生的機理，采用多種方案保證測試精度，對準確獲取在低溫環境下材料的全場力學性能，保證材料在極端環境下服役的安全性和可靠性具有重要意義。

氣流擾動、起霧等干擾消除

針對氣流擾動等誤差影響的解決方案，大致可以分為利用算法和硬件裝置兩大類。

在算法方面，新拓三維自主研發的DIC技術采用灰度平均方法，通過對同一狀態下試件表面快速采集多幅受到氣流擾動影響的圖像進行灰度平均，取得質量較高的散斑圖像，消除由于氣流隨機運動造成的圖像灰度誤差，從而提高DIC計算精度。

基于多圖灰度平均的圖像處理方法

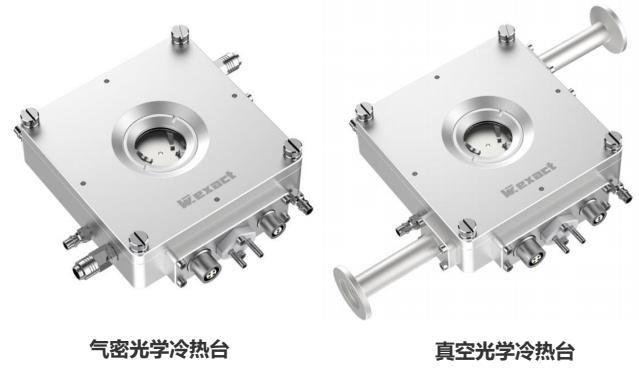

在硬件裝置方面，XTDIC-Micro顯微應變測量系統配套溫度控制模塊、高低溫環境箱、冷熱實驗臺，提供-190℃～600℃的試驗環境。搭配的冷熱臺，采用氮?dú)饣亓鞒F技術與可視窗口，結合DIC測試技術，可實現超低溫變形過程中應變的實時監測。

另外，針對氣流擾動可采用“氣刀”裝置，將氣刀置于石英玻璃表面，氣刀的進風管與高壓氮?dú)馄拷M連接，壓縮純氮?dú)獯等霘獾肚惑w內，氣刀內部其獨特的構造對潔凈的氮?dú)膺M(jìn)行整流，在出口處形成高集中度、大流量的沖擊氣幕，可保證石英玻璃表面的氣流朝向一個方向均勻規律地運動，避免氣流隨機運動帶來的影響。

DIC應變測量系統中引入氣刀裝置

解決極端環境下DIC方法中氣流擾動，可結合“雙氣刀裝置”和“灰度平均方法”，來消除氣流擾動帶來的誤差影響。另外，通過利用氮?dú)獬掷m(xù)吹除空氣及水蒸氣，可避免液氮液面形成的霧氣和光學玻璃的結霜問題。

光學玻璃厚度與折射干擾消除

超低溫DIC測試過程中，試驗裝置如采用多層光學玻璃對空氣進行隔離，玻璃會產生折射偏轉，低溫也會引起折射率發生改變，需考慮這些因素給DIC測量結果帶來的誤差影響。

新拓三維XTDIC-Micro顯微應變測量系統，通過調整DIC軟件系數修正算法，建立適用于全場變形的誤差修正模型，分析折射偏移量和全場應變誤差，消除因溫度梯度、光學玻璃的厚度和折射率引起的正應變誤差影響。

DIC全場應變測量-玻璃折射引起的正應變誤差

通過DIC軟件算法的調整，可實現光學玻璃折射后的CCD攝像機識別和應變修正，DIC測量光路中的溫度梯度導致的光學玻璃的厚度，折射率的變化對DIC測量結果不會產生應變測量誤差，故增加光學玻璃的層數也不會對測量誤差產生影響。

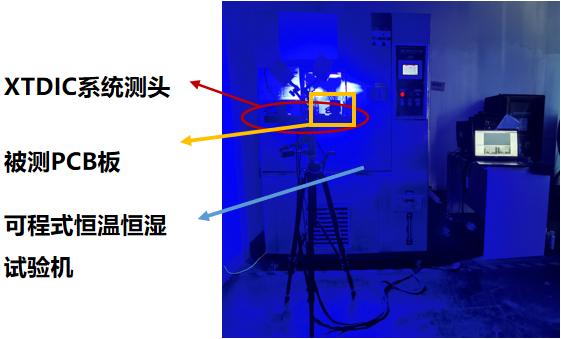

FR-4層PCB板不同溫度測試

試驗測試溫度：低溫零下40℃—高溫150℃；

DIC顯微應變系統測量視場：128*96mm，根據變形應變情況，分析材料受熱或冷卻時膨脹系數。

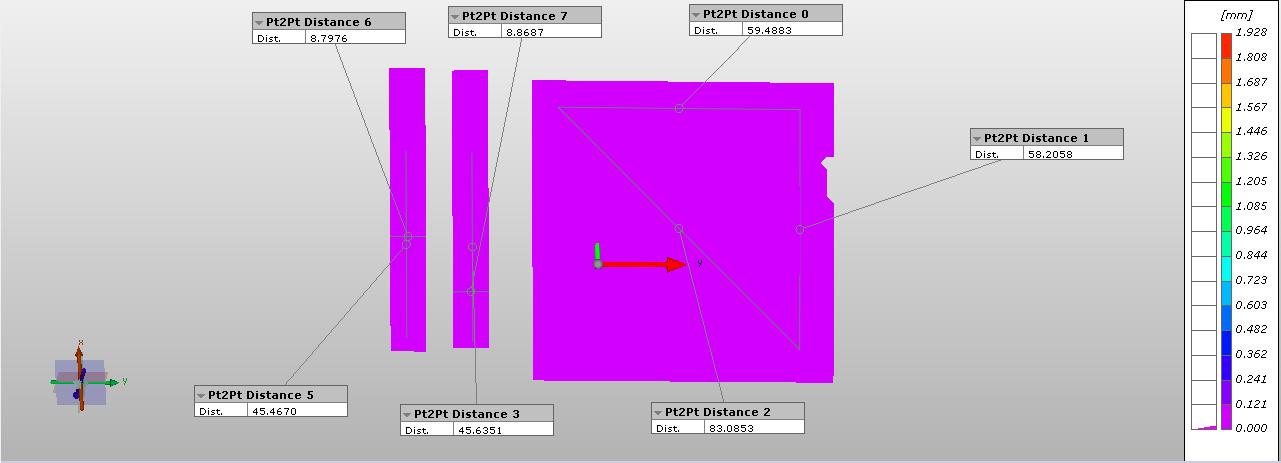

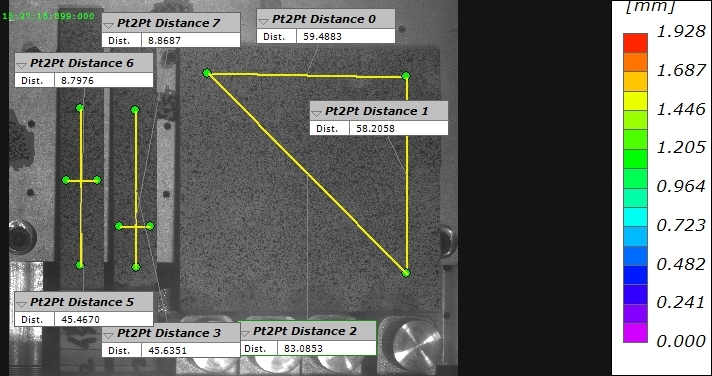

測量PCB板從零下40°C升溫到150°C，半導體PCB板冷熱膨脹點點距離以及材料翹曲。

通過分析超低溫環境下DIC顯微應變測量誤差的影響因素，超低溫應變測量采用DIC軟件算法系數修正、封閉式冷熱臺、“氣刀裝置”相結合的方式，可有效消除氣流擾動和雙層玻璃帶來的誤差影響，保證DIC在低溫環境下的應變測量精度。
