現在有很多新型的材料是我們沒有聽說過的，它們一般有個高大上的專業名詞，比如復合材料，聽到它的名字可能會有點陌生，但它卻出現在我們生活的方方面面，還深刻地影響著我們的生產生活方式。

    復合材料，是兩種或以上的性質、性能各異的材料，通過特殊的技術及工藝結合在一起的產物，各種材料原有性狀不變，相互補長取短，使性能得到提升。復合材料一般擁有比單一材料更為強大的性能。

    在自然界中，許多物質都可以看成是復合材料，竹子和木頭是由纖維素和木質素組成的復合材料，動物的骨胳是由脆而硬的無機磷酸鹽和軟而韌的蛋白質骨膠復合而成，是一種既強又韌的復合材料。

    人們?cè)谏a(chǎn)和生活中，已經創造了大量的復合材料，小到家里的桌椅板凳，大到飛機火箭，隨處可見復合材料的影子，大部分的高強度現代化材料都屬于復合材料。

    在航空航天領域，由于復合材料的熱穩定性好，比強度、比剛度高，被用于制造飛機的機翼，前機身、衛星天線以及支撐結構，發動機殼體以及航天飛機的結構件等。

    在汽車工業領域，復合材料具有特殊的振動阻尼特性，可以減振和降低噪聲、抗疲勞的性能好，損傷以后易于修理，便于整體的成形，可用于制造汽車的車身、受力構件、傳動軸、發動機架以及其內部的構件。

    在化工、紡織和機械制造領域，有著良好的耐蝕性的碳纖維與樹脂基體復合材料，可用于制造化工設備、紡織機、造紙機、復印機、高速機床以及精密的儀器等。

    可以想象的是，如果沒有復合材料，世界應該就不是現在的模樣了。無論是人們的日常生活，還是交通車行，又或者是信息、通信、制造領域的技術發展，都與復合材料息息相關。

    復合材料拉伸變形測量

    復合材料的性能不同于其組分材料，它保持了原材料的某些特點，形成復合材料又可獲得強度、剛度、韌性、硬度、壽命、抗腐蝕等經過改善的性能。通過控制和調節原材料的配比和工藝，可獲得不同性能的復合材料，它是可以對性能進行設計的新穎材料。

    復合材料力學性能的研究，對于材料的設計和選用非常關鍵。某大學實驗室設計了復合材料的拉伸實驗，并采用新拓三維的XTDIC三維全場應變測量分析系統對實驗過程進行圖像采集及數據分析，旨在研究該種復合材料試樣受力拉伸所產生的變形，從而分析其力學性能。

    當拉伸試驗機開始工作時，XTDIC系統同步進行圖像采集，直至復合材料試件斷裂，停止并完成采集，并對采集數據進行計算分析。

    實驗結果分析

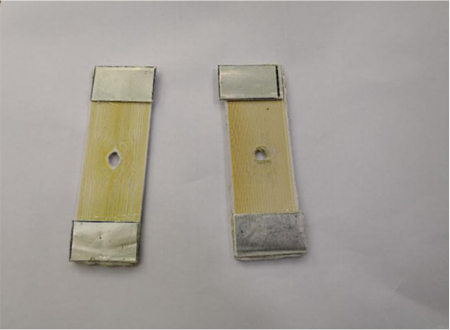

    本實驗共完成兩個復合材料試樣的采集與數據分析，將材料分別命名為試件1和試件2。

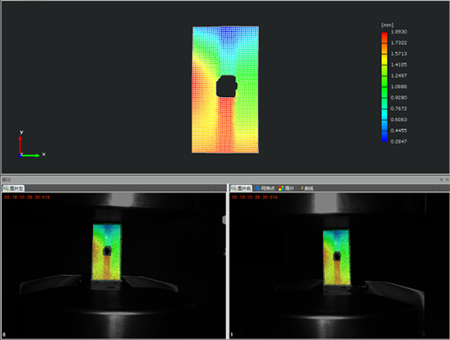

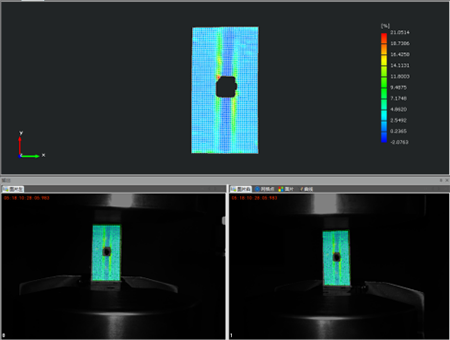

    （一）試件1位移場和應變場云圖：

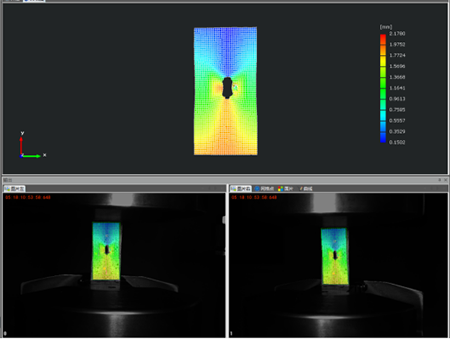

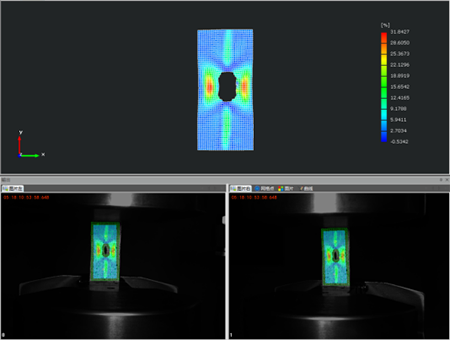

    （二）試件2位移場和應變場云圖：

    復合材料擁有優良的性能，很高的實用性，如果沒有復合材料，這個世界就會失去很多方便和舒適。另外，復合材料力學性能有它的復雜性和特殊性，需要將復合材料的力學性能用數據表達出來，才能更好地應用于各個領域的生產制造之中。

    本次實驗采用非接觸式的新拓三維XTDIC三維全場應變測量分析系統，對樣件進行全場測量，在拉伸過程中分析其應變變形情況，可以了解復合材料在受力拉伸時，材料在彈性范圍內及塑性范圍內抵抗伸長變形的能力及斷裂的特性。

    從實驗數據分析結果可見，隨著拉伸實驗的進行，試件產生明顯的變形和位移，關鍵部位的位移值和應變值不斷增加，由于拉應力的作用，試件關鍵部位因產生斷裂而破壞。通過采集記錄和測量分析被測試試件的破壞模式，可獲取反映材料力學性能的數據，與極限元模擬數據進行比對，從而更好地指導復合材料的研究、設計和優化。
