在工程應用中，材料拉伸性能是靜結構強度設計的主要依據。拉伸力學測試通過在拉伸過程中連續記錄力與伸長量，并求出其強度判據和塑性力學特性，確定材料的的拉伸強度、斷裂伸長率、彈性模量、泊松比等性能指標。

新拓三維材料拉伸力學測量解決方案，采用XTDIC三維全場應變測量系統，可用于大尺寸、微小尺寸各類材料力學性能測試，特殊材料高溫環境力學性能測試，以及在微觀尺度加載裝置下材料的DIC測試。

DIC全場應變測量技術

XTDIC三維全場應變測量系統，結合數字圖像相關法（DIC）與雙目立體視覺技術，通過追蹤物體表面的散斑圖像，實現變形過程中物體表面的三維坐標、位移及應變的動態測量，具有便攜，速度快，精度高，易操作等特點。

DIC測量技術應用優勢

隨著材料技術的不斷發展，各種新型材料相繼出現，在相關科研領域的應用備受關注。材料性能的好壞會直接決定產品的好壞，因此材料力學特性的測量顯得尤為重要。與此同時，傳統的接觸式應變測量在應用于柔性材料、高溫高壓環境、大變形測量以及微小試件等特殊領域時，會受到很多應用局限。

在現代的工業制造、科學研究及工程應用中，獲得材料的位移和應變信息，對材料的變形和力學性能進行深入研究具有重要的意義。而傳統的接觸式測量方案，由于其局限性已經不能再滿足測量要求。

傳統測量方法如位移計、應變片、引伸計等，采用接觸式測量，容易打滑，不容易固定材料試件，斷裂容易破壞引伸計；適用于單點、單方向測量，需要多個應變片效率低；特殊材料、小試件無法測量，應變測量范圍小，對于高溫等復雜環境甚至無法測量。

與傳統的測量方法相比較，XTDIC非接觸式測量方案有如下優點：

1. 非接觸的測量方式擴展了系統可測量的試驗應用場景，擺脫了傳統傳感器的限制條件；

2. 全場測量方式滿足了材料力學性能測量所需的數據豐度和密度，使得觀測范圍連續且更廣，有利于對各向異性材料力學性能的分析工作。

3. 為非均勻溫度的熱環境試驗，測量熱載荷對材料與結構力學性能的影響，提供了可靠的機械載荷-溫度載荷耦合影響的全場測量技術；

4、搭配高放大倍數顯微鏡，與DIC數字圖像相關技術結合，可以滿足微米/納米級精度測量需求，彌補傳統設備無法進行微小物體變形測量的不足。

材料力學測試應用

從材料測試到零部件測試，從靜態測試到動態測試，從低速到高速測量，從常溫到高溫測試，從微觀到宏觀測試，適用于各類材料力學學科的科學研究。

?材料試驗（楊氏模量、泊松比、彈塑性參數）

?相似材料模型（三維形貌、位移、應變）

?高速變形測量（動態測量、瞬態測量）

?動態應變測量（疲勞試驗）

?斷裂力學性能（裂紋分析）

?微觀形貌、應變分析（微米級、納米級）

?高溫變形應變測量

?有限元分析（FEA）驗證

?成形極限曲線FLC測定

材料拉伸測試，是應用最廣泛的測定材料力學性能的方法，通過測定載荷和材料試件尺寸變化，求出材料的力學性能指標。DIC技術可以捕捉材料表面特征位置進行計算，分析材料在受力過程中的應變演化，分析加載狀態對于材料受力變形以及斷裂失效的影響。

DIC測量技術可用于材料靜態力學測試，動態力學疲勞研究，通過實驗機加載過程捕獲材料一系列圖像，使用算法分析圖像，確定每個圖像的位移場以及應變場。

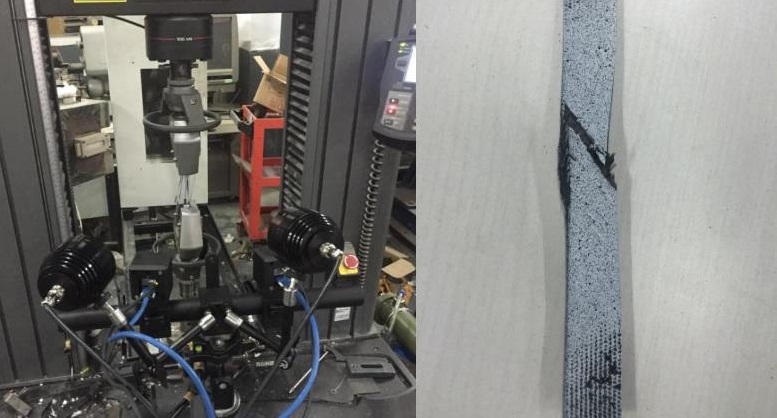

碳纖維材料拉伸測試

碳纖維極細（5μm-8μm），為脆性、高強低拉伸纖維，對標準試件從不同角度布置，采用DIC測量技術對碳纖維材料拉伸過程進行全場測量，分析碳纖維試件的斷裂位置，測試它的伸長率和彈性模量等參數。

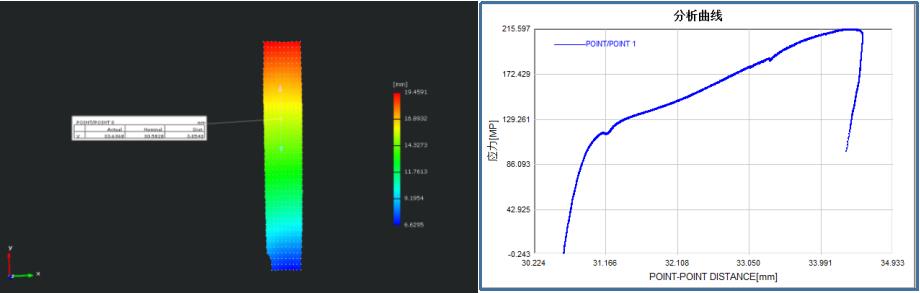

位移場與應力-應變曲線

鈦合金材料拉伸測試

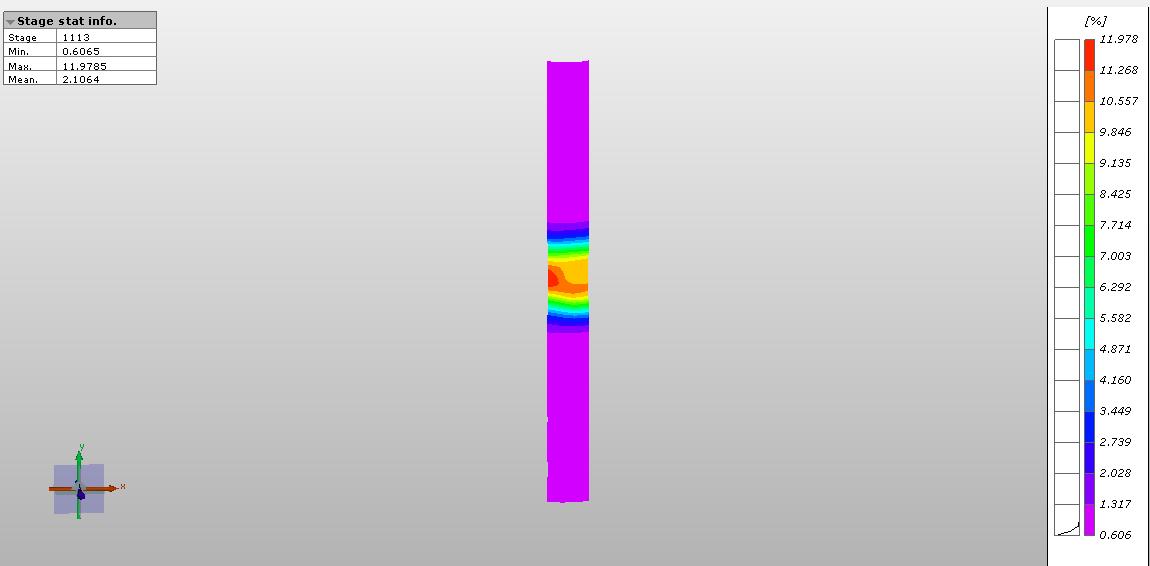

圓棒狀鈦合金材料試樣拉伸，鈦合金試樣中間有焊接。采用新拓三維XTDIC系統光學非接觸的方式獲取到試樣在拉伸過程中位移場和應變場，輸出實驗過程中的應變分布云圖的變化過程，分析研究鈦合金材料失效斷裂機理及力學特性。

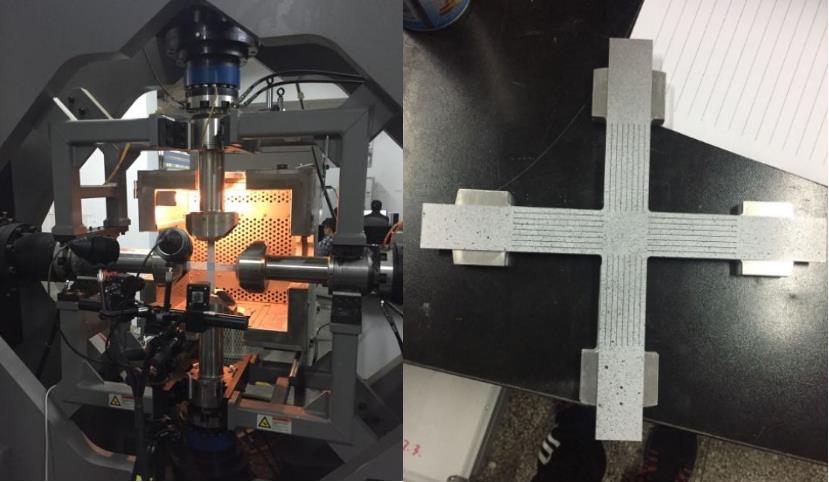

材料雙向拉伸測試

鋁合金試件雙向拉伸測試，配合雙向拉伸試驗機，使用XTDIC全場應變測量系統觀測材料表面應變場變化，測試結果與有限元模擬一致，可分析關鍵點的變形數據，輸出材料雙向拉伸力學性能參數。

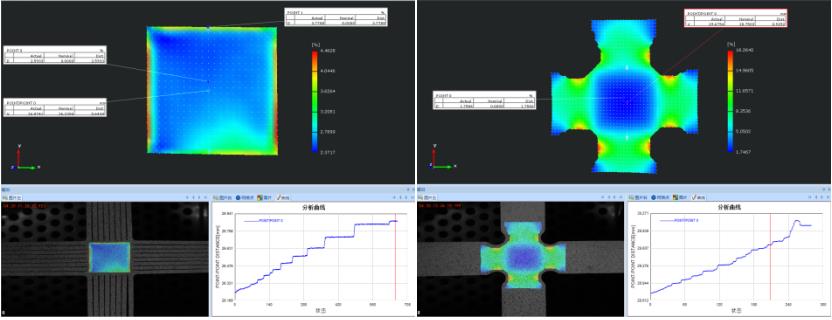

鋁合金雙向拉伸應變場

復合材料拉伸測試

復合材料通過控制和調節原材料的配比和工藝，可獲得不同性能，對于材料的設計和選用非常關鍵。XTDIC三維全場應變測量分析系統，可對拉伸測試過程中的復合材料表面進行圖像采集，分析試樣受力拉伸位移場及應變場，分析其力學性能。

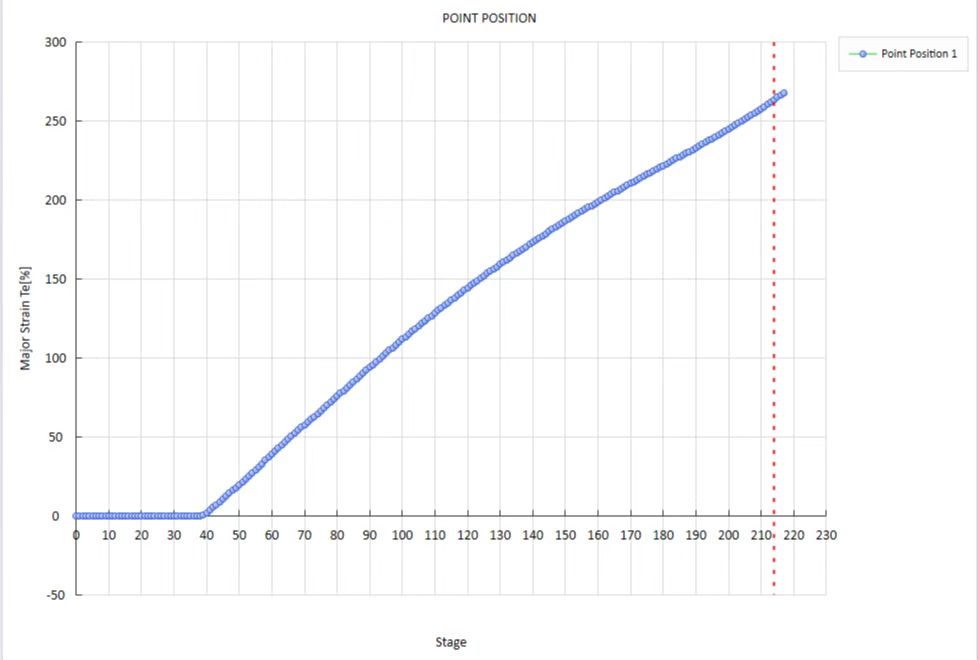

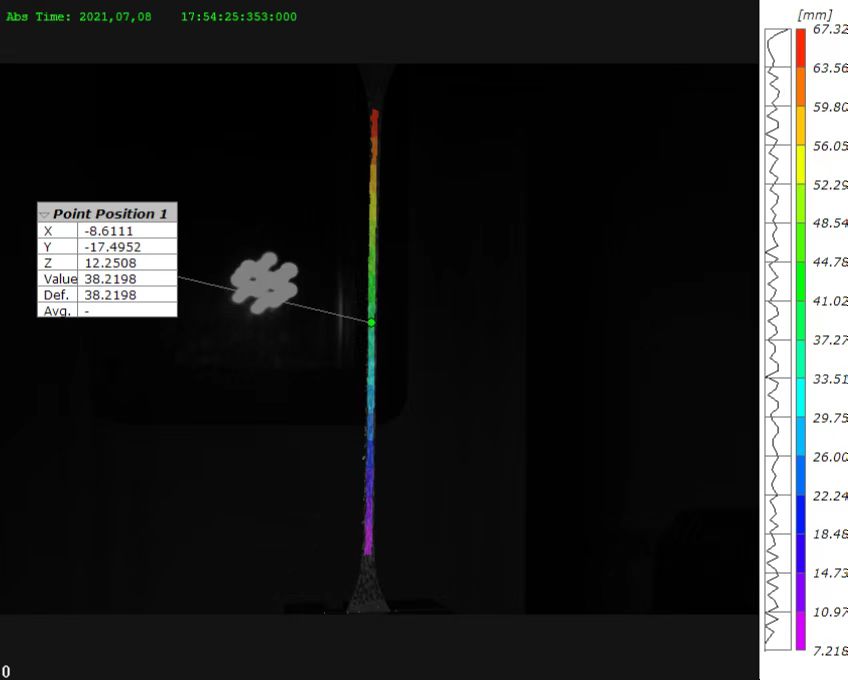

橡膠材料拉伸測試

通過大變形拉伸測試，研究橡膠材料在拉伸應力作用下的變形情況，采用DIC全場應變測量技術，測量分析橡膠材料抗拉力學性能，結合有限元分析和實驗結果，對特殊材質橡膠拉伸發生的應力、形變和位移進行測量，為橡膠材料力學性能優化提供數據依據。

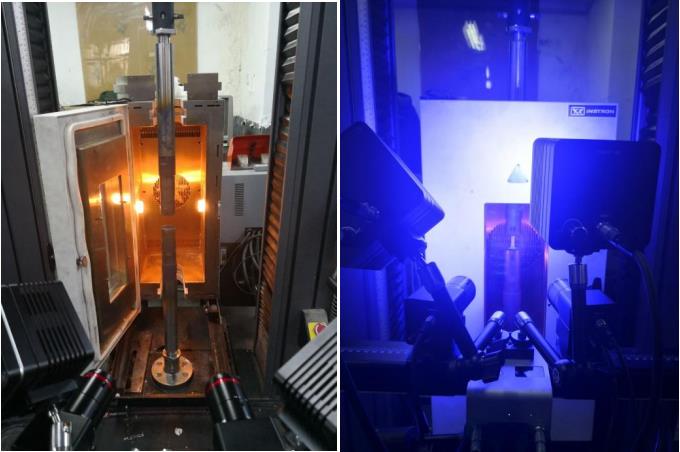

材料超高溫拉伸測試

高精尖產業對材料耐高溫性能有著極高要求，只有通過對材料在高溫環境下進行力學性能測試，才能夠保證材料的服役性能。XTDIC三維全場應變測量分析系統，采用自主研制的特殊技術散斑制備方法，可進行高溫散斑圖案的清晰采集，可實現3000攝氏度的高溫全場應變測量。

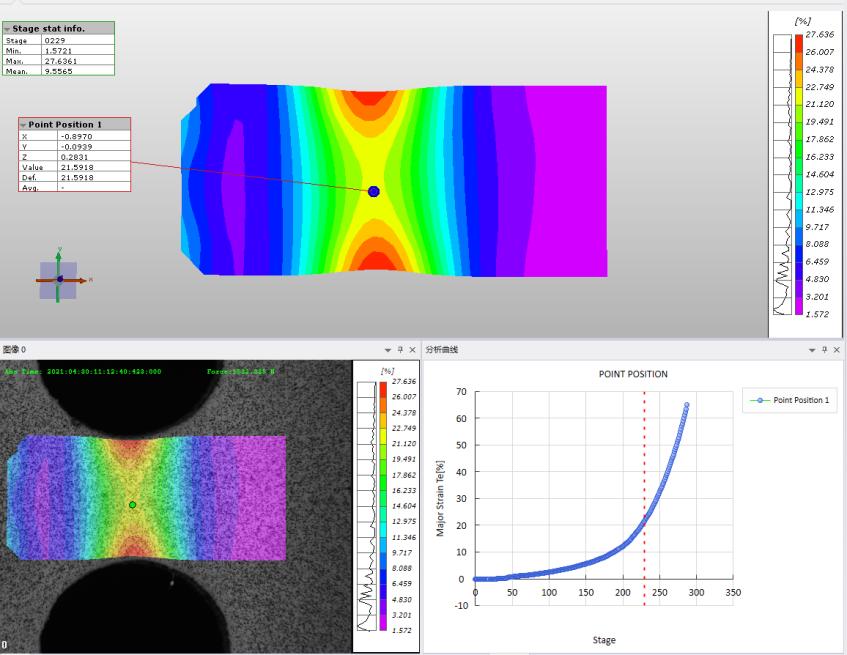

顯微拉伸測試

宏微觀斷裂力學的先兆為細觀力學的形成，對啞鈴狀微觀尺寸材料進行拉伸測試，被測試樣標距段寬度僅2.5mm，采用DIC應變測量技術搭配顯微鏡，對被測部位進行一定程度的放大，采用非接觸的方式獲取到試樣在拉伸過程中位移場和應變場，并得到應力應變曲線。
