齒輪傳動具有傳動精度高，傳動比固定，工作可靠等優點被廣泛使用，同時齒輪的振動和故障等問題也備受工程人員關注。齒輪動態嚙合變形測試，可以了解齒輪的運行性能。了解齒輪嚙合過程中動態變形，成為了齒輪部件優化的主要途徑，同時也可以極大地提高齒輪性能和壽命。

　　齒輪嚙合分析難題

　　通過分析齒輪動態嚙合變形，是了解齒輪振動情況的有效途徑，但齒輪動態變形計算，傳統的分析手段存在不少的難題：

　　1、理論研究和仿真驗證，，缺乏真實加載數據驗證

　　2、無法對齒輪表面進行全場測量，難以記錄試樣關鍵位置的變形

　　3、缺少齒輪動態嚙合力和變形情況的有效測試方法。

　　三維應變測量方案

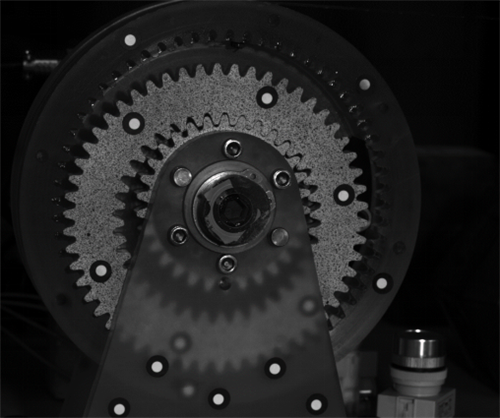

　　數字圖像相關技術（DIC）是一種出色的測量工具，既可用于測量3D中的全場表面位移、變形、應變和振動頻率，且無需與試樣接觸。新拓三維XTDIC三維光學應變測量系統，通過實時采集齒輪嚙合轉動過程關鍵部位的圖像并進行后期處理。

　　測試齒輪嚙合轉動過程中，齒輪嚙合部位在負載下的變形和應變。另外，在施加制動力之后，XTDIC系統識別并測量了齒輪的變形和頻率。該系統還可以用于各種準靜態和其他動態應用，以測量沖擊響應、碰撞測試中的部件變形、高應變率測試等應用場合。

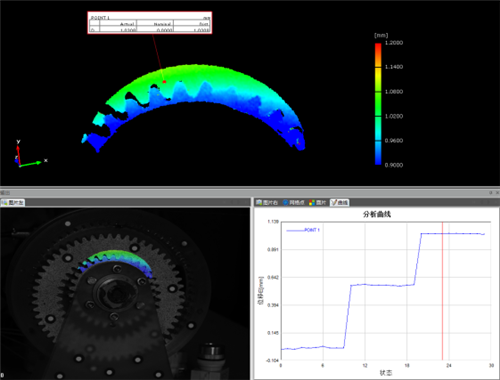

　　從XTDIC三維光學應變測量系統生成的數據可以看出，在齒輪運轉過程中，齒輪支撐負重部位變形明顯，測試數據可以導出以驗證FEA模型，從而有針對性地優化齒輪結構性能，加速產品的最終結構設計。

　　在被測區域中，XTDIC系統測試結果與應變片結果基本吻合，并能提供全場應變和位移數據，準確測得關鍵部位的應變區域，這是應變片測量難以實現的。

　　如需使用DIC數字圖像相關測量系統來革新您的設計和測試程序，請聯系我們，以獲得更多的資訊。
