測量目的
汽車零部件的振動變形測量，如車門開啟、關閉的變形測量，可以對減振材料進行性能驗證、分析振動幅度，檢驗車門的力學性能。
檢測方案概述
系統測量幅面為1000mmX1000mm，采用兩臺高分辨率工業相機實時捕捉車門開啟、關閉時的圖片，通過立體匹配、三維重建，分析車門的振動變形情況。

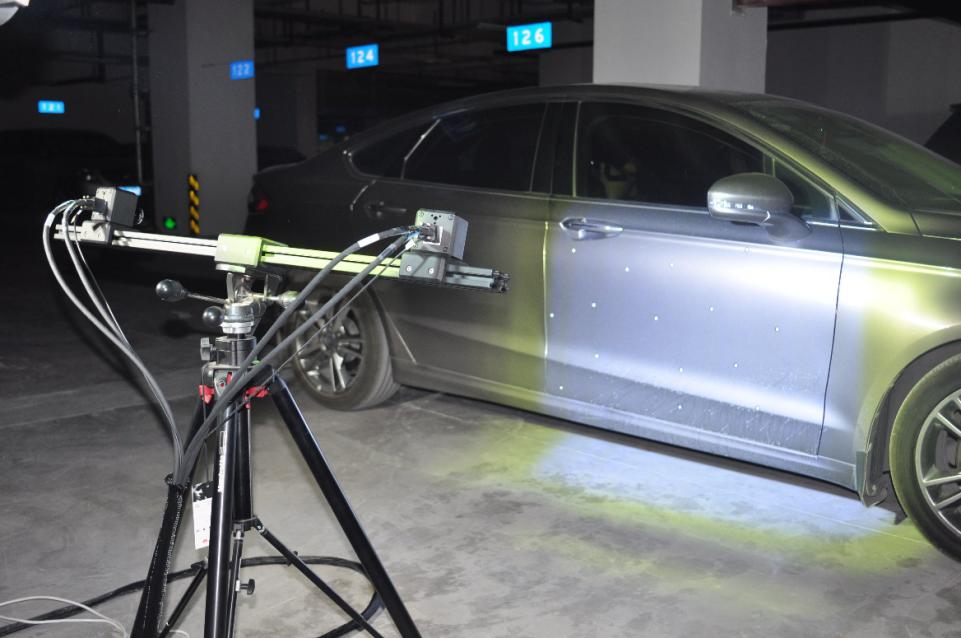

實驗現場
檢測流程
（1）在車門表面粘貼標志點；
（2）對兩個高分辨率相機進行標定，獲取相機內外參數。
（3）車門開啟、關閉，兩個相機同步采集數據。
（4）分析標志點的振動變形。
數據分析

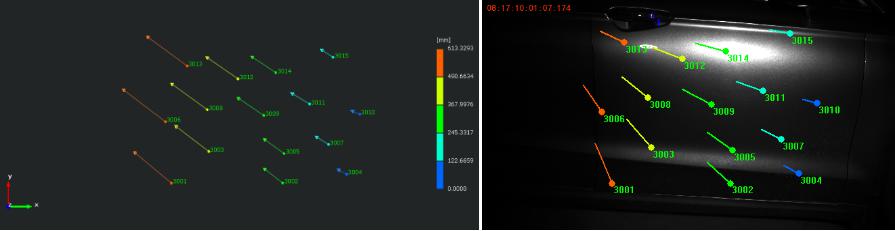

下圖為標志點的位移變形云圖，可以清楚觀測到不同區域的變形趨勢及詳細數據，指導理論分析。
