噪聲與振動的分析是車身感知的一部分，最能體現汽車的駕乘舒適性和科技感，是汽車界最活躍的研究領域之一。在汽車設計研究與開發過程中作用愈為重要，汽車制造商為了提升汽車車內舒適度都積極開展相關研究。

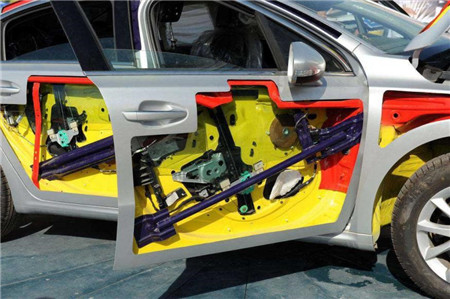

    車門是汽車車身重要的組成部分，由車門門體、車門附件和內飾件等組成，作為開閉件，車門要滿足剛度、強度和疲勞等性能要求，又要滿足乘員上下車便利、視野性和密封性等性能要求。

    在車門開啟或關閉時，如果抖動衰減時間較長，使人感覺不舒服，嚴重影響對車品質的主觀評價。分析其產生的原因，可能有以下幾點：

    1、車門與車身的連接剛度不足，容易導致低頻信號被激勵起來；

    2、后車門鎖扣與鎖配合不順暢，開啟時，可能會增加激勵力；

    3、后車門密封條接觸不良，也是導致額外激勵的一個原因。

    對車門結構進行振動分析，通過比對理論模態與試驗數據，可優化材料使用，優化車門結構設計，確保達到車門噪聲與振動控制的要求。

    三維光學測量解決方案

    某汽車研究院為了掌握汽車車門結構振動的固有頻率及振型，利用新拓三維的XIDIC三維全場應變變形測量系統，測量車門在開啟、關閉過程中的振動變形，為減振材料性能驗證，分析振動幅度，檢驗車門的力學性能提供數據支撐。

    車門振動測試試驗的目的，歸納起來主要有以下幾個方面：

    1、檢查車門在使用過程中的振動特性，以驗證理論模態；

    2、測量車門的動態響應特性，進行減振動設計，并為產品的改進設計提供依據；

    3、分析振動產生的原因，尋找振源，以便有效地采取減振和隔振措施；

    4、對運動中的車門進行振動檢測，以改進材料的使用，改進結構設計，提升汽車駕乘舒適度。

    測量過程

    采用XTDIC三維全場應變變形測量系統對車門使用過程進行測量，測量幅面為1000mmX1000mm，XTDIC系統兩臺高分辨率工業相機實時捕捉車門開啟、關閉時的圖片數據，通過立體匹配、三維重建，分析車門的振動變形情況。

    圖：車門振動實驗現場

    表：技術指標

    有別于傳統的接觸式變形應變測量，XTDIC系統不需黏貼傳感器，可避免人為或材質本身，造成感測片貼合不牢，或者無法黏貼，因而造成測量數據不準確，或者無法測量。

    由于不使用實體傳感器，XTDIC系統可采集高密集的點云數據，空間分辨率高，一次可測量大范圍的振動位移數據，振動位移集中區域的測量數據更為全面，這是傳統測量工具所做不到的。

    數據分析

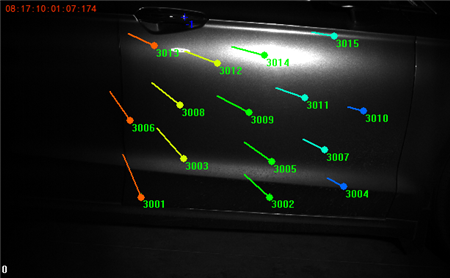

    下圖為車門標志點的位移變形云圖，可以清楚觀測到車門不同區域的變形趨勢及詳細數據，以試驗測量數據支撐模態分析。

    圖：變形示意圖

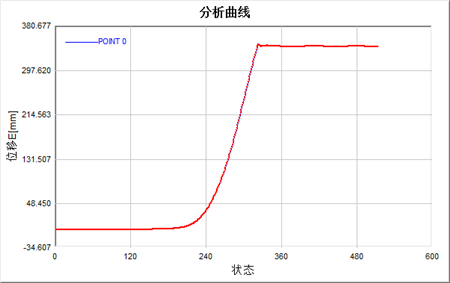

    任取一點，進行車門運動過程的振動位移分析，并繪制運動位移曲線：

    圖：運動曲線

    本次試驗測量了車門在開啟、關閉過程的振動位移，采用XTDIC系統能夠快速、同時采集開、關門過程中車門的振動變形，XTDIC系統全場測量的優勢，測量精度能很好地滿足實際測量的需求?；赬TDIC分析軟件對采集的數據進行計算分析，并將變形示意圖、位移運動曲線簡單、清晰地呈現出來。

    車門振動性能的優劣，將直接影響整車的NVH（噪聲、振動、聲振粗糙度）性能，進而影響乘客的乘坐舒適性。車門會在各種激勵作用下產生振動，車門結構設計及匹配不當，如激勵源頻率與車門固有頻率接近時，就會出現共振現象。因此，研究車門的振動特性，并針對振動問題對車門結構進行優化設計研究具有重要意義。
