——某3C精密制造企業模具優化與質量管控案例
一、項目背景與行業痛點
鎂合金具有密度小、強度高、耐腐蝕性好等優點，成為筆記本電腦外殼主流材料。沖壓模具作為批量生產筆記本電腦鎂合金背板的核心工具，其精度直接決定了產品的尺寸一致性、結構可靠性與外觀品質。微米級模具誤差可能在沖壓過程中被放大至毫米級（mm），進而引發連鎖質量問題。
某3C精密制造企業，在加工筆記本電腦背板零部件時，需通過分析沖壓模具的型面輪廓、弧度偏差、行腔深度以及孔位位置度，以此通過試模分析產品弧度和厚度是否均勻，保證產品質量，因此急需一套能實現背板模具缺陷與磨損全尺寸檢測的3D掃描檢測系統。
沖壓模具檢測的重要性
弧度精度：背板曲率偏差超過±0.1mm，會導致整機組裝間隙擴大，進而影響散熱風道密封性（如熱空氣回流引發CPU降頻），或引發外殼共振異響；
厚度控制：局部過薄區域（如沖壓應力集中點）可能在跌落測試中出現裂紋，過厚區域則增加整機重量，偏離輕量化設計目標；
模具衰減隱患：傳統抽檢模式下，模具磨損導致的漸變式型腔變形難以及時發現，易引發批次性質量問題（如連續3,000片背板曲率異常報廢）。
二、傳統檢測方式面臨三大挑戰

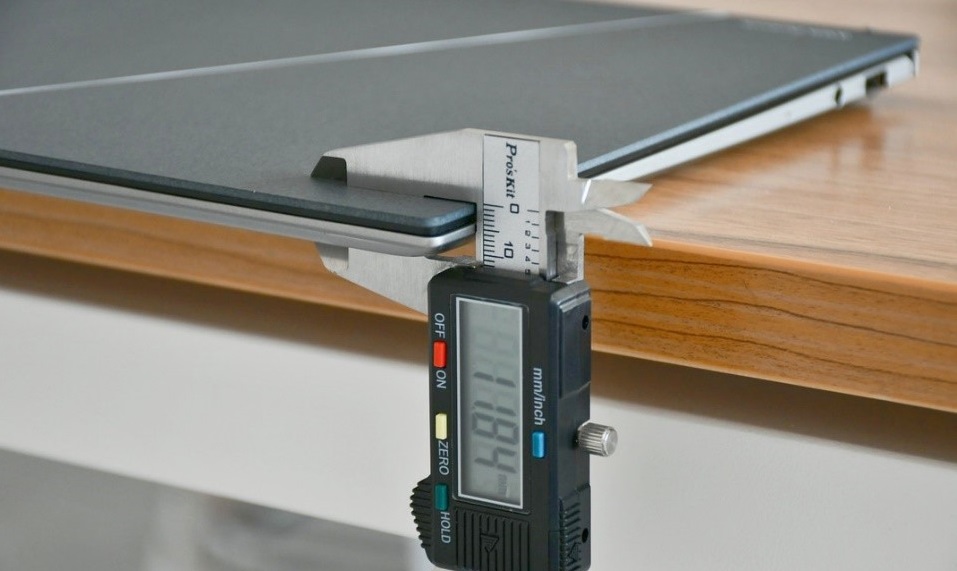

1、精度不足：手工卡尺抽檢僅覆蓋局部點位，無法捕捉曲面微米級變形（如模具磨損導致的邊緣增厚）；
2、效率低下：三坐標測量單件耗時長，只能打點測量，難以實現產品特征全檢需求，無法生成全曲面可視化報告；
3、逆向修正難：模具磨損導致的批次性偏差無法快速定位，試模成本高昂。
三、工業級藍光三維掃描技術應用

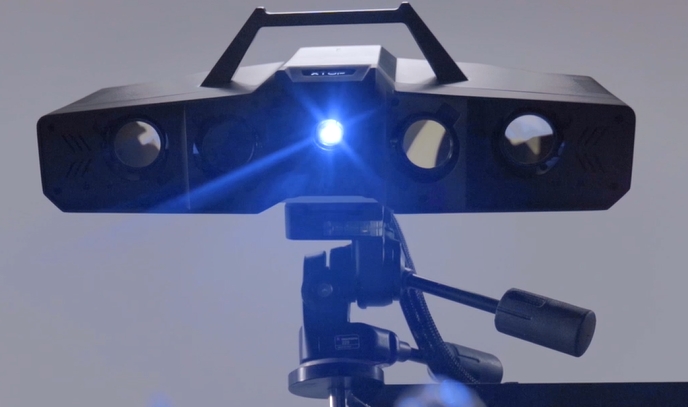

新拓三維XTOM工業級藍光三維掃描儀，采用藍光光柵投射，500-900萬高分辨率工業相機，能夠捕捉更精細的細節信息，對于小型且對精度要求較高的零部件進行掃描時，能夠更準確地捕捉復雜輪廓、外形、結構等特征。
| 指標 | 人工抽檢&三坐標 | 升級后（藍光3D掃描全檢） | 價值提升 |
| 檢測覆蓋率 | 表面區域（離散點/三坐標打點） | 100%表面+邊緣（500萬點云） | 規避漏檢導致的客戶質量返工率降低 |
| 厚度分析維度 | 單點實測值（無分布趨勢） | 厚度統計直方圖+3D偏差色譜圖識別 | 沖壓模具缺陷風險，優化精度一致性 |
| 數據可追溯性 | 紙質記錄（易丟失/篡改） | 數字化存檔（型號/時間/模具號綁定） | 實現質量問題高效精準溯源 |
沖壓模具質量數據化管控
1、尺寸精度控制
采用藍光三維掃描技術，能夠精確測量背板模具各個部件及整體的尺寸，有助于及時發現因缺陷、磨損或厚度不均可能產生的尺寸偏差問題。
2、曲面弧度檢測
通過3D掃描數據與CAD模型的比對，輸出全曲面偏差色譜圖，可精準分析弧面偏差值以及偏差位置；并有助于根因溯源：分析對應模具受損及修模參數。
3、厚度分布檢測
基于工業級藍光3D掃描高密度點云，統計厚度均值與標準差，分析被測件厚度“薄點”集中區（沖壓應力集中導致材料拉伸過度），有助于調整模具尺寸參數，改進沖壓工藝。
四、實際案例：筆記本電腦背板模具3D檢測
高精度三維掃描能夠?qū)崿F(xiàn)全尺寸測量，為形變分析提供了強大的數據基礎，若是產品形面、弧度和厚度偏差不合格時，結合模具3D掃描分析，可快速進行模具調整，在試模、試產過程中更加順暢。
使用XTOM工業級藍光三維掃描儀多角度掃描模具，實時生成高密度點云（單幀可達百萬級數據點），復雜區域（如內凹結構）可通過調整掃描角度或使用探針補充細節。
通過掃描軟件剔除雜散點，平滑曲面，自動拼接為完整3D數據模型，將掃描3D數模與原始設計CAD導入檢測軟件，進行3D偏差分析（色差圖顯示超差區域），對關鍵尺寸進行檢測驗證。
實際案例：數據分析
背板模具裝配位置偏差0.01mm以內，快速測量多孔位（螺紋孔、接口孔位置與直徑）；
曲面與平面度偏差0.02左右，分析弧度與設計一致性，全曲面覆蓋，避免抽樣誤差；
試樣與模具3D全尺寸分析，反向修正模具沖壓參數，提升產品一次成型合格率；
數字化檢測報告成為客戶審計的可信質量憑證，將產品檢測從“被動抽檢”升級為”主動預防”， 實現從「經驗驅動」到「數據驅動」的制造升級。
