汽車產業發展趨勢是輕量化、電氣化和智能網聯化，對汽車進行輕量化設計,不僅能改善汽車的操控性和動力性等車輛性能,還能降低能耗，提升續駛里程。

    白車身是整車的重要組成部分,對電動汽車的白車身進行輕量化設計，具有很大的市場價值。對白車身結構進行鈑金件外形、厚度的尺寸優化設計,并結合應用輕量化材料鋁合金的方法，改善車身的結構性能，可顯著提升輕量化效果。

    某汽車零部件制造商為了迎合市場需求，需研發設計新款的輕量化鈑金件，在產品圖紙缺失的情況下，通過獲取現有鈑金件的三維數據進行二次設計。

    汽車鈑金件設計難點

    在汽車零部件設計中，大致可分為兩類，一類為規則曲面，即可通過參數定義曲線而進行設計，另一類為不規則曲面，即一個曲面表面有凹凸形狀的輪廓。

    不規則曲面在產品設計中常會遇到，正向設計周期長，成本高，比如汽車車身覆蓋件，形狀復雜的鈑金沖壓件，如何將復雜輪廓和曲面的零件還原為CAD模型，成為汽車零部件制造商面對的難題。

    3D掃描逆向設計解決方案

    逆向工程可將實物轉化為CAD模型，在產品的設計開發，不論是創新、改進還是仿制，都蘊含著對已有技術的繼承和應用。汽車鈑金件輕量化設計也不例外，尤其是作為結構復雜的鈑金件，更離不開逆向設計。

    為了進行產品創新設計，某汽車零部件制造商采用新拓三維XTOM三維光學掃描測量系統，對鈑金件進行三維輪廓掃描，獲取完整的三維數據模型，基于三維模型數據進行逆向工程，為產品創新和輕量化設計打下基礎。

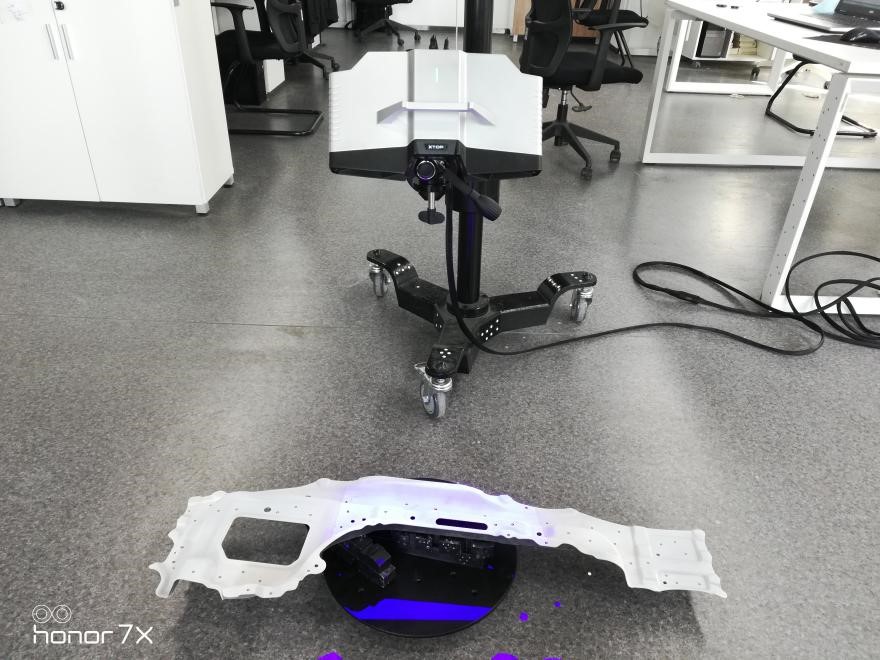

    利用XTOM測量系統對工件進行掃描，獲取工件完整的高精度三維模型。

    掃描獲取的STL數據

    在缺乏圖紙和CAD模型的情況下，通過三維掃描重建與實物相符的CAD模型，并在此基礎上進行后續的設計修改，實現產品的優化和改進。

    三維掃描助力逆向工程

    基于對鈑金件進行三維掃描，快速測得鈑金件的三維輪廓數據，并加以建構，編輯生成通用輸出格式的曲面數字化模型。

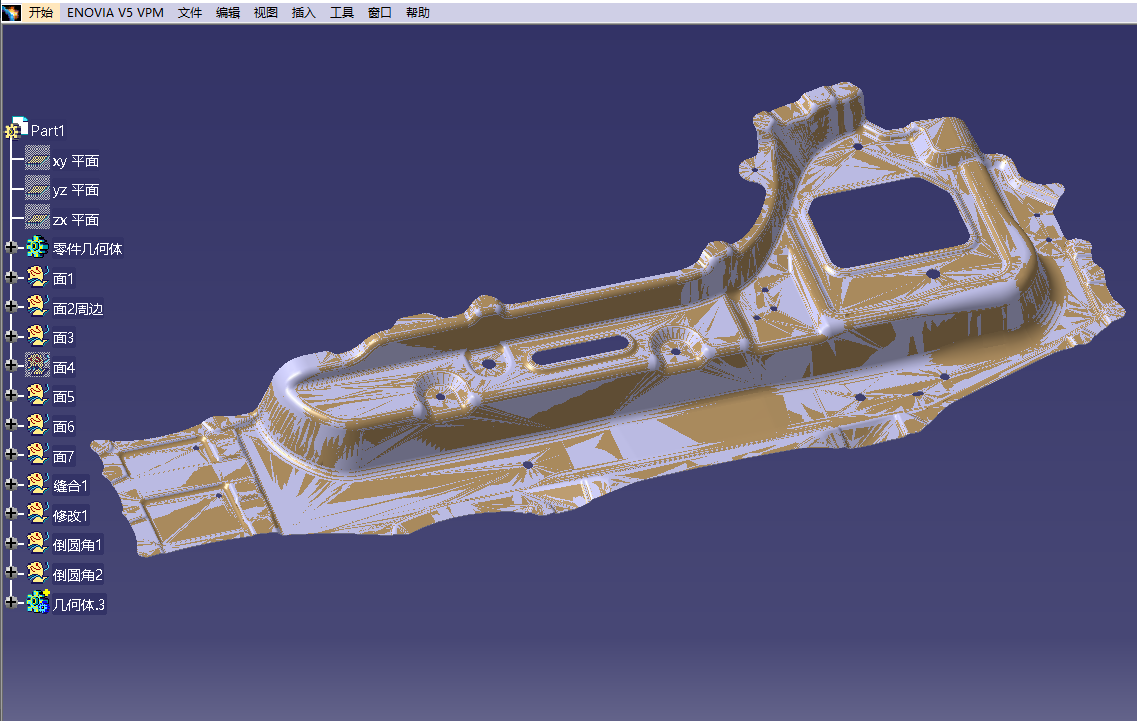

    直接生成STP文件，導入三維軟件快速建模

    最終三維模型，輔助逆向設計

    汽車鈑金件作為整車關鍵總成之一，它是汽車直觀的外在表現形式，也是在汽車的設計、改款、更新?lián)Q代中占據主要地位的研究對象。汽車輕量化，可通過材料輕量化，結構輕量化，工藝輕量化等方法實現，在保證汽車的強度和安全性能的前提下，盡可能地降低汽車的質量，對于電動汽車?yán)m(xù)航非常重要。

    從原有的鈑金件產品原型，從材料、市場需求角度進行改進設計，利用新拓三維XTOM測量系統對鈑金件產品進行掃描獲取三維數據模型，這不僅充分利用逆向工程的優勢，還可以大大加快創新設計的實現過程，助力新產品的批量生產制造。
