位移軌跡追蹤，需要借助高速相機，對高速位移軌跡進行拍攝，然后借助數字圖像相關法技術（DIC設備）進行數據分析，實現位移軌跡過程的動態追蹤。

    機翼是無人機的主要承力部件，為無人機提供飛行所需的升力。機翼在無人機高速運轉工作中由于有外界氣流對其激勵，此時機翼可能會面臨振顫問題，所以對機翼結構的振動特性分析非常有價值。

    數字圖像相關法技術（DIC產品）在機翼測試的應用：無人機內部的傳感器，這些感知的數據如受振動影響，結果可能會讓飛行器失去控制；其次，內部硬件結構復雜，機身一體化強度要求較高，如果振動導致硬件連接異常，螺絲或者模塊松懈等，容易產生故障。另外無人機機翼的振動，也會影響飛行穩定和航拍效果。

    機翼的振動特性實驗難題

     數字圖像相關法技術（DIC產品）在機翼振動測量應用：無人機的研發和生產，不僅對飛行和操控要達到很高的控制品質，對于無人機在高速勁爆地飛行，以及在慢速航拍作業中“細膩順滑”地飛行，都有著非常嚴格的控制標準。對于無人機機翼的振動測試和分析，有助于減振的設計與研究，為減振的設計與結構合理性提供數據支撐。

    目前，機翼的振動測量通常依靠肉眼觀測，粘貼橡皮泥觀察葉片是否能打到橡皮泥，以及使用位移傳感器測量其振動加速度時的曲線，從而評估機翼的振動特性。這類測試方法的局限性在于：

    1、依靠肉眼觀測，容易依靠直覺判斷產生偏差，判斷旋翼振動不精確，無法作數據留存與比對。

    2、依靠傳感器、橡皮泥測量，通常是一維的點測量，為了較為全面地分析機翼的振動特性，前者需在旋翼的不同方位布置數個傳感器，后者橡皮泥的間距設定可能會為振動試驗造成較大誤差；

    3、接觸式測量，傳感器必需粘貼在機翼的表面上，還有測量引線，這對振動測試結果的準確性有一定的影響，尤其是被測尺寸和質量較小的系列無人機，測量數據有較大偏差。

    新拓三維振動位移測量方案

    飛行中的振動是一種復雜的氣動彈性不穩定現象，檢驗無人機旋翼在飛行中的振動，需在無人旋翼高速轉動下測試其振動情況。

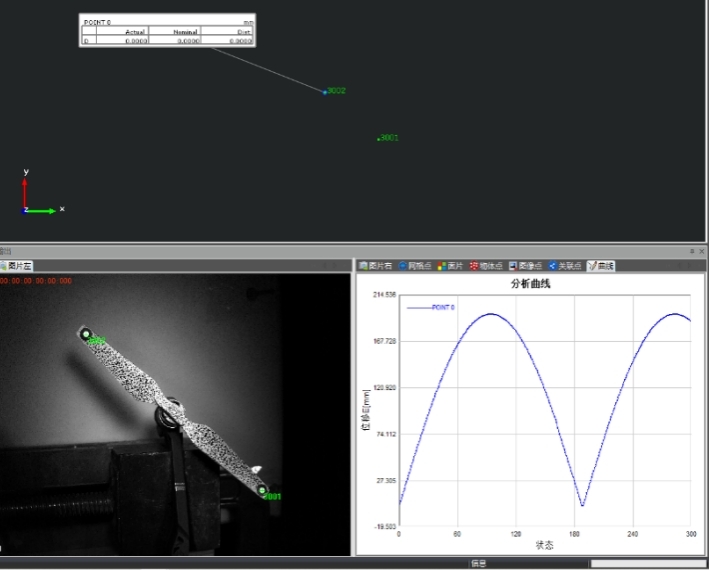

   數字圖像相關法技術（DIC產品）在機翼振動測量的應用可以解決這個難題，利用DIC應變測量分析系統，可實現對無人機旋翼的振動位移分析，并生成了旋翼全場振動位移云圖和數據報告，進一步展示旋翼在轉速和振動之間的數據變化。

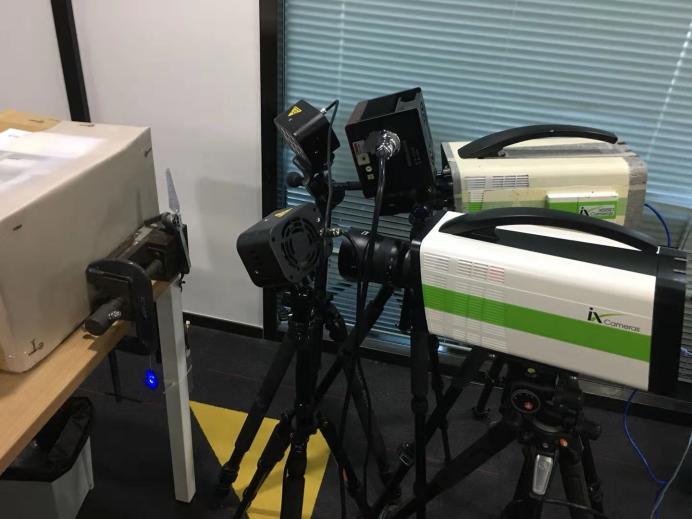

    旋翼位移實驗主要步驟

    1、通過低速及定速多次轉動槳葉，工業相機同步采集，計算數據，以槳葉邊緣點的軌跡擬合旋轉平面作為基準平面，擬定準確的基準平面；

    2、以擬合的平面為基準平面，槳葉閉合，轉動槳葉，采集槳葉從閉合到完全打開過程，兩個槳葉的夾角變化和槳葉邊緣點。

    3、以擬合的平面為基準平面，槳葉轉速從0到最大，采集數據，計算該過程中槳葉邊緣點相對于基準平面的振動數據。

    新拓三維DIC高速位移軌跡及振動測量，可快速完成設備調試進行測量工作，并獲取全面的位移數據，實驗現場擬定了準確的基準平面，可以很快地測量旋翼水平、豎直方向的位移數值，這是非常重要的一步。

    另外，對于旋翼的振幅的無接觸測量測試結果，在測量現場，實驗了槳葉從0轉速轉動到高轉速過程中，槳葉邊緣點到基準平面的距離，距離最大處為8mm左右，獲得較為準確的測量結果，由于實驗是在不同轉速下進行，精度要求較高，非接觸/全場測量的實驗數據具有較大的指導價值。
