一、項目背景
節能和大型輕量化結構是當代工業發展的一個重要方向，高強度薄壁件越來越多地應用于飛機、汽車、船舶、火車、橋梁等工業生產領域。焊接由于其良好的結構外觀性、結構設計靈活性、節約成本等優點逐漸成為薄板加工的一種主要工藝。
眾所周知，焊接容易引起彎曲變形、角變形、失穩變形等變形，而薄板在焊接過程中，失穩變形是一種常見的變形狀況，發生失穩變形嚴重影響焊接件的結構完整性、裝配精確性及外觀形貌。
本文以低碳材料薄鋼板為檢測對象，全方位呈現新拓三維XTOM藍光高精度三維掃描儀在三維數據模型獲取和焊接變形測量分析過程中的應用。
關鍵詞：三維光學測量、薄板焊接變形三維掃描儀、焊接變形三維檢測、非接觸式焊接變形檢測分析
二、原有檢測方法
檢測需求
獲取焊接前后薄板三維形貌數據，通過對比分析全場變形，為數值模擬提供數據支撐，同時對比多種焊接技術焊接后薄板的變形量。
原有解決方案
用卷尺或者三坐標等工具測量有限個點的變形，或采用數值模擬的方法分析變形情況。
原有方案缺陷
過往客戶采用的變形測量缺少更為準確全面的方法，無法準確得到薄鋼板全場變形；采用數值模擬的方法，往往無法驗證或與實際結果偏差很大。
三、新拓的檢測方案
使用高精度藍光工業級XTOM三維掃描儀，獲取焊接前后薄鋼板三維形貌數據，通過對比分析全場變形，為數值模擬提供數據支撐，同時比對多種焊接技術焊接薄鋼板的變形量。
采用低碳薄鋼板材料，焊接尺寸400mmX400mmX2.8mm，焊接工藝為MIG（熔化極惰性氣體保護焊）、EBW（電子束焊）、CMT（冷金屬過渡焊）、PAW（等離子弧焊）、TIG（鎢極惰性氣體焊）。
采用高精度藍光工業級XTOM三維掃描儀向薄鋼板表面投射藍色光柵，通過自動拼接獲取整體形貌。焊接前后各進行一次數據采集，以焊接前數據為基準，分析焊接后的變形數據。
薄鋼板產品測量結果
公差檢測內容
1）分析焊接過程中，焊縫不均勻擴張和收縮發生的失穩變形
2）焊接前后焊接失穩變形量，不同焊接技術焊接薄鋼板的變形量
3）焊接變形的特征及失穩變形的具體數值和位置
從檢測色譜圖可見，焊接后薄板整體都發生了不同程度的變形，CMT焊接變形量最小，TIG焊接變形量最大。沿縱向方向向下凹或向上凸，呈現出比較明顯的馬鞍形狀，發生明顯的焊接失穩變形。

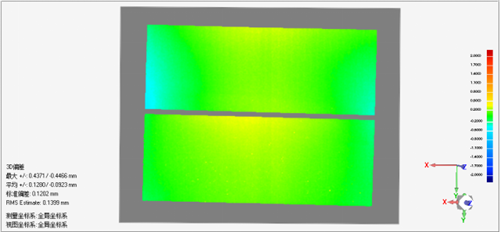

圖：CMT焊接變形分析

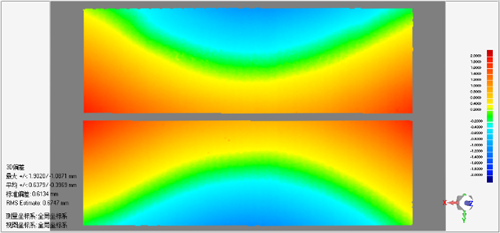

圖：EBW焊接變形分析

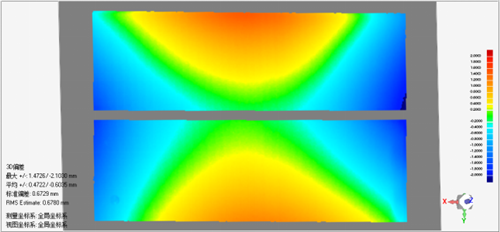

圖：MIG焊接變形分析

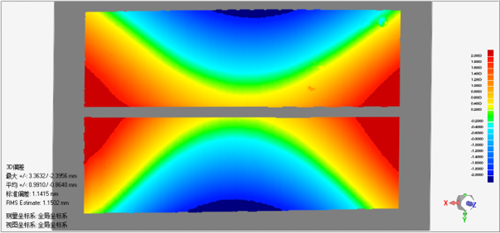

圖：PAW焊接變形分析

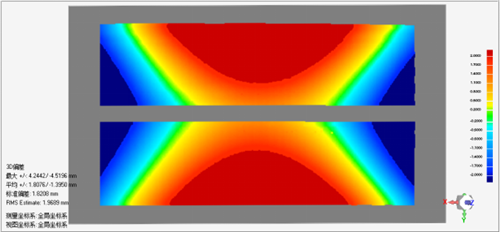

圖：TIG焊接變形分析
四、檢測方案價值
使用新拓三維XTOM藍光三維掃描儀對薄鋼板焊接變形進行檢測，結合失穩變形機制、大變形理論、固有應變法等數值模擬技術，將實際值與理論值進行對比，實際測量結果與模擬結果在變形分布和幅值都比較接近。三維光學測量技術分析薄板焊接失穩變形，為數值模擬提供了實驗依據，為后續進一步研究屈曲變形提供了一種新的方法。
