背景介紹

電動汽車從電池到電動機的功率轉換，需通過逆變器實現，功率模塊被視為核心部件。但功率模塊應用條件苛刻，實際應用工況下的三維變形全場表征測試分析，是功率模塊的失效機理和評估其可靠性的一種重要手段。此外，表征結果還可以為有限元分析（FEA）模型提供參考，并進一步評估功率模塊的可靠性。

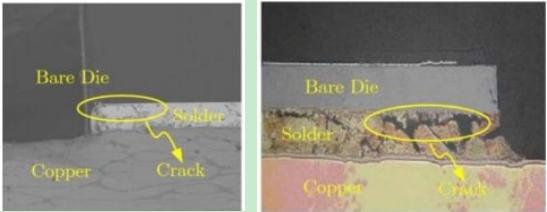

芯片連接焊料裂紋導致電源模塊失效

研究內容

采用新拓三維XTDIC-MICRO顯微應變測量系統，搭配高放大倍數的立體顯微鏡，對功率模塊微小尺寸元器件進行綜合實驗測試，實現高精度和魯棒性地測試分析，獲得被測區域的整體變形分布。顯微DIC應變測試分析結果對于發現功率模塊熱力學載荷下的薄弱環節非常有益，從而有助于加快整個可靠性評估過程。

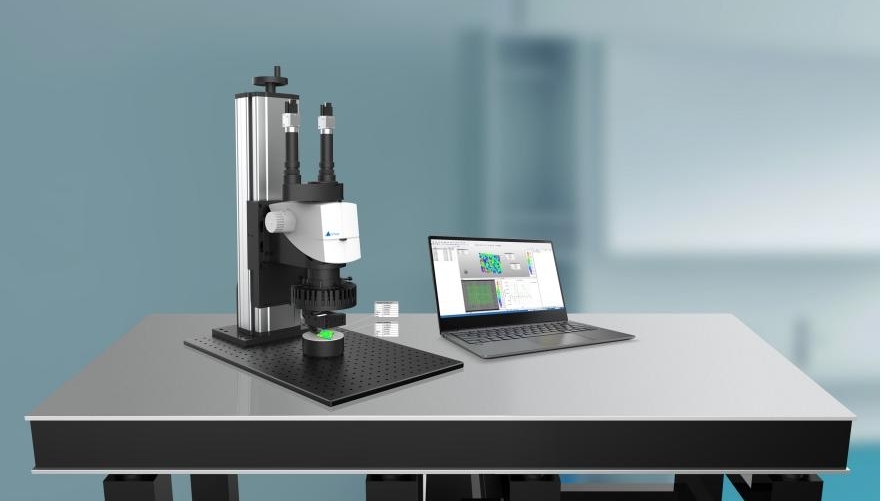

XTDIC-MICRO顯微應變測量系統

此外，XTDIC-MICRO顯微應變測量系統，基于立體數字圖像相關（DIC）對功率模塊進行全場變形表征和可靠性評估，實驗結果還可以為有限元分析（FEA）仿真模型提供可靠的證明，該模型可用于對功率模塊包進行進一步評估。

基于DIC的功率模塊全場變形表征

逆變器通常由薄膜電容器、功率模塊和液體冷卻板組成。電源模塊在運行過程中會被功耗加熱，散熱器通常用于冷卻電源模塊。由三維結構可看出，裸模和DBC分別通過焊料安裝在DBC和基板上。

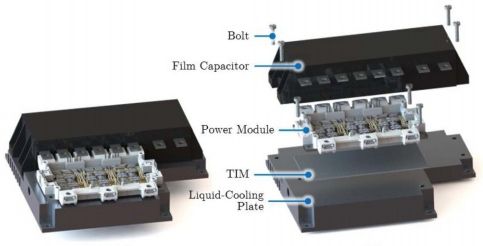

逆變器整體結構與分解圖

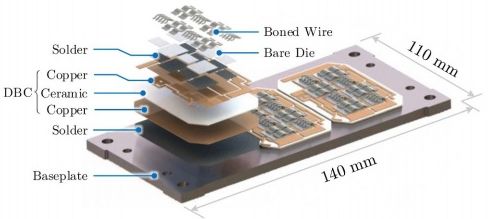

被測功率模塊的三維結構

由于裸片在操作過程中產生的功耗，功率模塊將被加熱并產生溫度場?？紤]到單個材料的CTE不一致，可以觀察到功率模塊不可避免地發生變形。

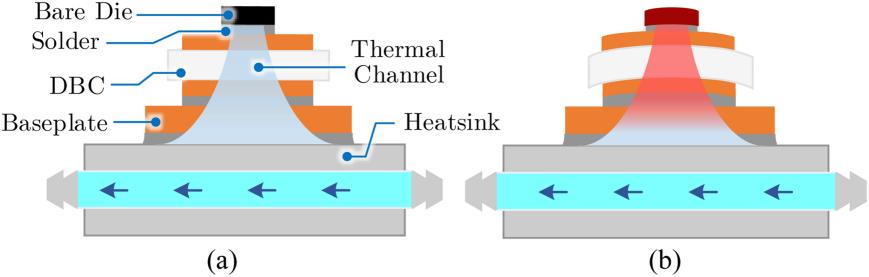

功率模塊變形前和變形后的結構

新拓三維XTDIC-MICRO顯微應變測量系統，應用兩個電荷耦合器件（CCD）顯微鏡相機從不同角度獲得三維圖像。在CCD攝像機下安裝了一臺顯微鏡，以獲取電源模塊的散焦中無法察覺的變化。攝像頭獲取的圖像在DIC軟件進行進行分析處理，得到功率模塊的變形分布，從處理結果中可以觀察到翹曲和變形等熱機械現象。

平面內應變的確定仍然需要平面外信息“Z”軸的變形。因此，通過XTDIC-MICRO顯微應變測量系統測量的三維全場變形對于確定功率模塊的應變場至關重要。

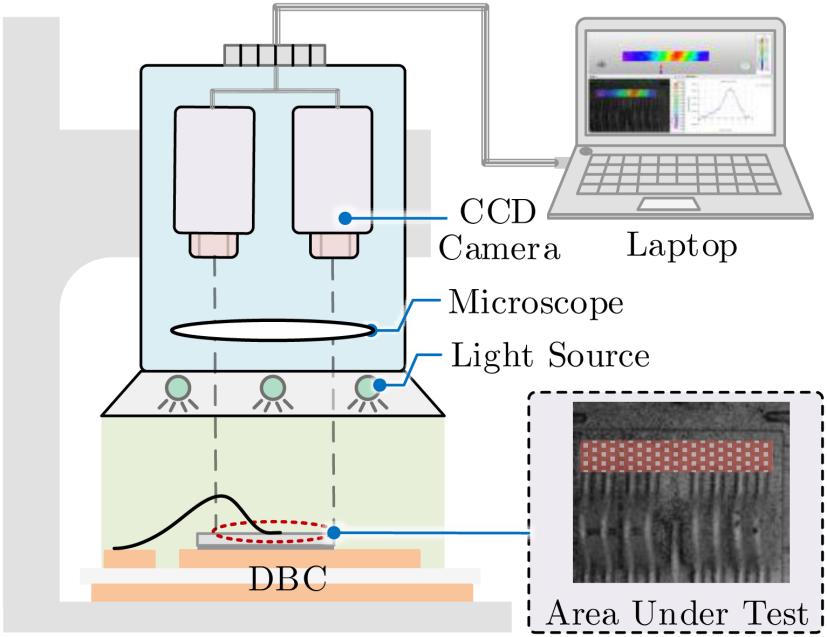

DIC定向變形測量設置的配置

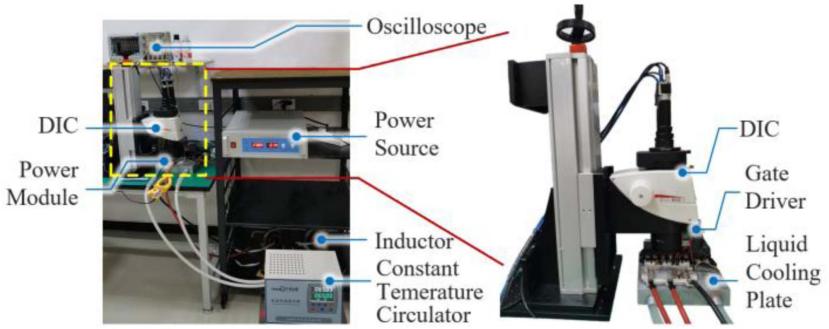

XTDIC-MICRO顯微應變測量實驗裝置

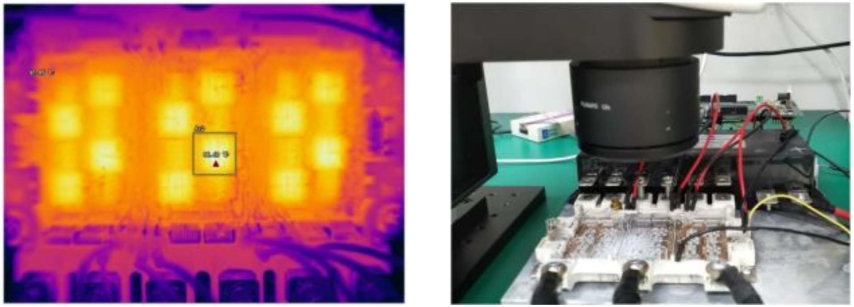

基于紅外的溫度和變形測量相機和DIC方法

電源模塊平面外變形特征分析

當電流流過裸片時，平面外隨著溫度的升高，變形逐漸增大。平面外選定點的變形和溫度為6μm和90°C。平面外的分布變形在裸模的表面上顯示出梯度。由于裝配約束，平面外變形在負z軸上受到限制。

平面外變形的實驗結果分布和溫度變化如下圖所示：

顯微DIC應變測量分析：平面外變形特征的實驗結果

為了演示全場三維變形平面外變形分布的重構如下圖所示：

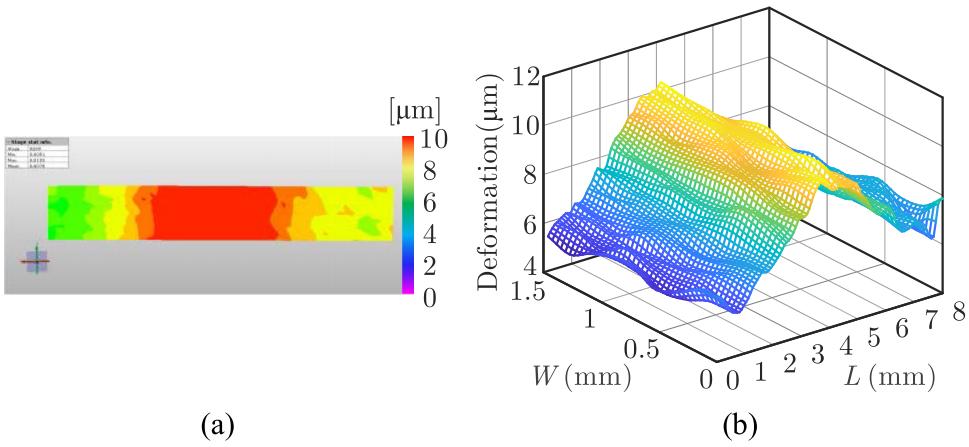

全視場平面外散焦器的三維重構信息。（a）穩態期間測量的變形。（b）三維變形分布。

出現了最大平面外變形在聚焦區域的中間表面上，而聚焦區域承受的變形最小。

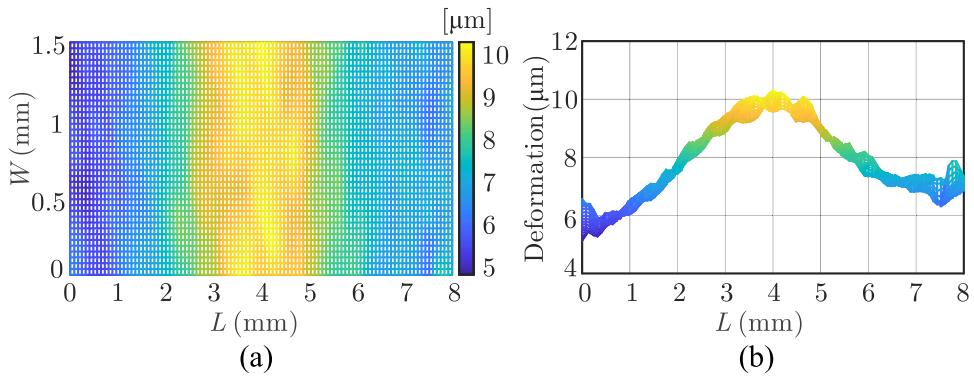

三維全場平面外變形的二維圖xy平面和xz平面中的裸片

功率模塊的平面內變形特性

DIC全場測量也可以表征平面內變形。平面內變形x軸和y軸上的坐標如圖25所示。對于接合在裸模表面上的鋁線x軸上的變形低于y軸上的形變。因此，考慮y軸上的平面內變形作為功率模塊的實際平面內變形。

（a）x軸和y軸上變形的實驗結果

平面內變形分布的實驗結果 x軸和y軸

有限元分析仿真模型的校準

功率模塊的有限元仿真結果，包括溫度和變形分布顯示。很明顯，具有不同邊界條件的有限元分析模型，呈現出相似的溫度分配；不同邊界條件下的電源模塊呈現出明顯的變形分布。

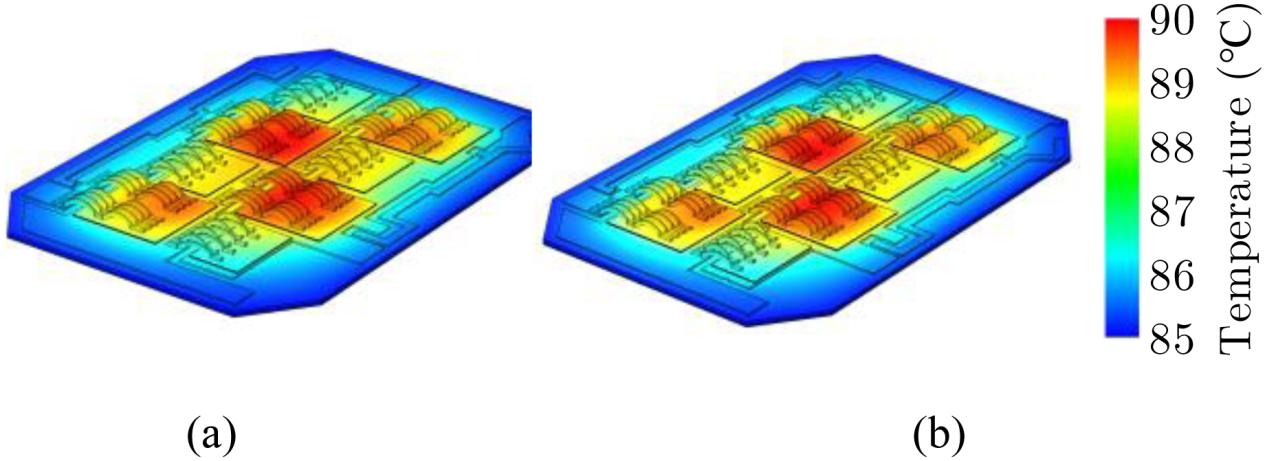

具有邊界條件的有限元模型的溫度分布情況a和b

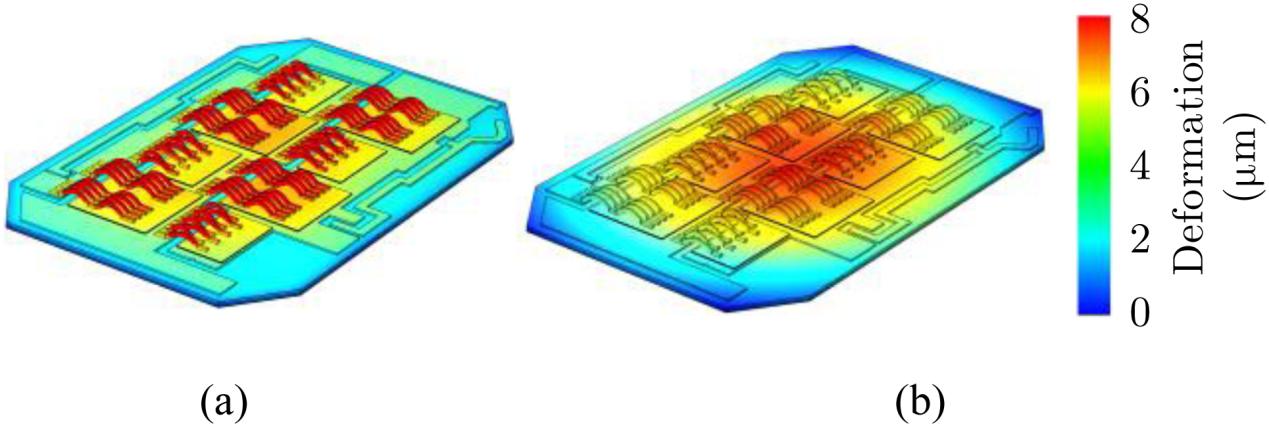

具有邊界條件的有限元模型的變形分布 情況a和b

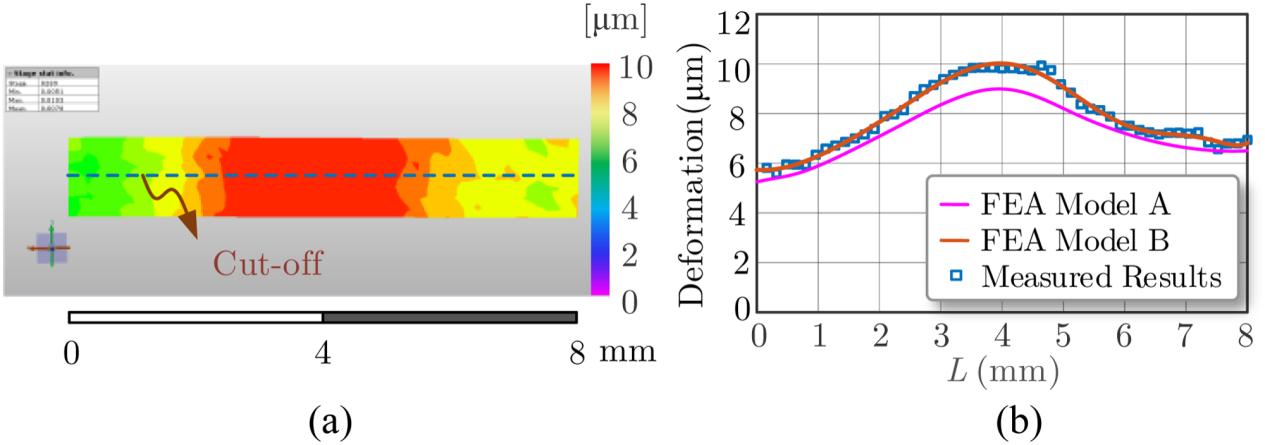

模擬結果與實驗結果的比較 完整字段變形分布 平面外變形的比較

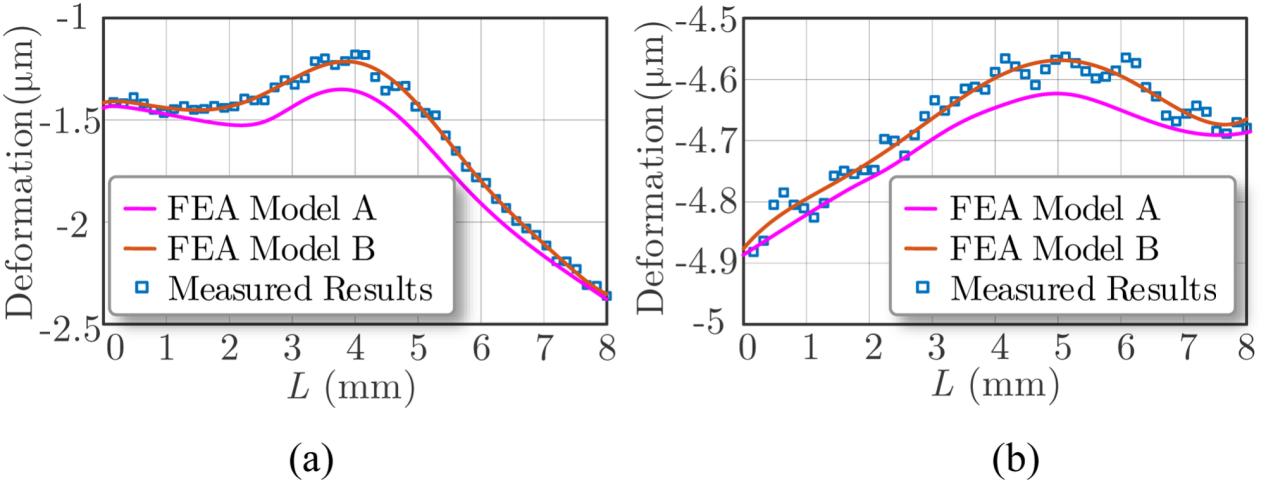

模擬和實驗結果在x軸和y軸上的平面內變形比較

功率模塊最大的平面外變形發生在中間區域。DBC層產生的平面外變形小于其他層。此外，由于骨線的作用平面內變形在x軸和y軸上是不同的。這個y軸上的平面內變形被認為是真實的自由膨脹狀態下的平面內變形。

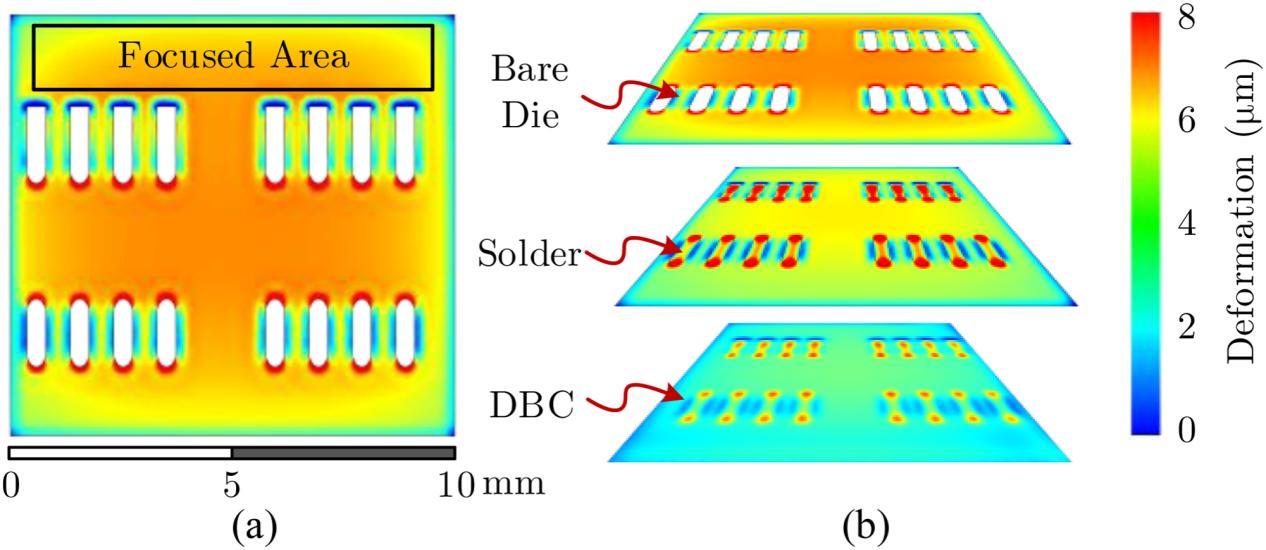

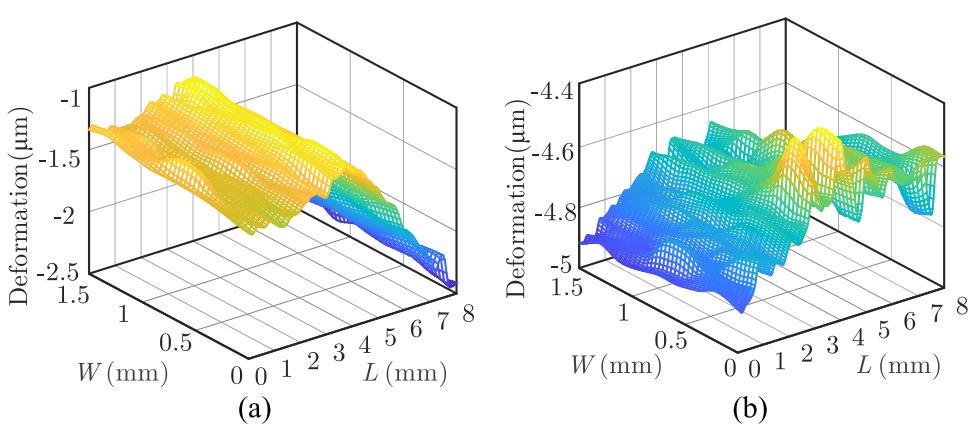

（a）裸模和其他層的平面外變形分布

裸模在x軸和y軸上的平面內變形分布

顯微dic應變測試總結

1）電力中的電熱機械相互作用，電源模塊不可避免地會導致變形，這是導致電源模塊故障的關鍵。因此，現場全現場變形特征對于指導包裝至關重要設計和優化。

2）采用新拓三維XTDIC-MICRO顯微應變測量系統進行測試，全場變形測量結果可為有限元分析仿真模型提供校準，評估有限元模擬的準確性模型，以便優化封裝設計，以減輕功率電源模塊的變形。

3）除此之外，DIC全場應變測量方法允許測量三維變形分布，其包括平面內變形和平面外變形。

4）將模擬結果與實驗結果進行比較，可以對有限元分析模型的進行校準，基于DIC的方法可以優化功率模塊封裝的設計，以追求更高的可靠性和更長的壽命。

案例摘自：【Peng Sun, Chongqing University, the State Key Laboratory of Power Transmission Equipment and System Security and New Technology.In Situ Full-Field Deformation Characterization ofPower Module and FEA Model Calibration Based on Stereo Digital Image Methodology】
