TWS無線藍牙耳機，無論是體積還是輕便性都發生了巨大的改變。無線藍牙耳機作為消費者喜愛的輕便耳機，其音質也有了很大的提升。

如今，款式新穎的無線藍牙耳機內部裝配著麥克風、振膜、電池、充電觸點、線路板等零件，需精密地進行空間裝配，外殼的精度要求高。

藍牙耳機外殼還需測量揚聲器口入耳角度、出聲口大小、硅膠塞卡槽等尺寸參數，數據影響著耳機與耳道的契合度，佩戴舒適性以及用戶體驗，所以藍牙耳機外殼需要進行外觀尺寸測量。

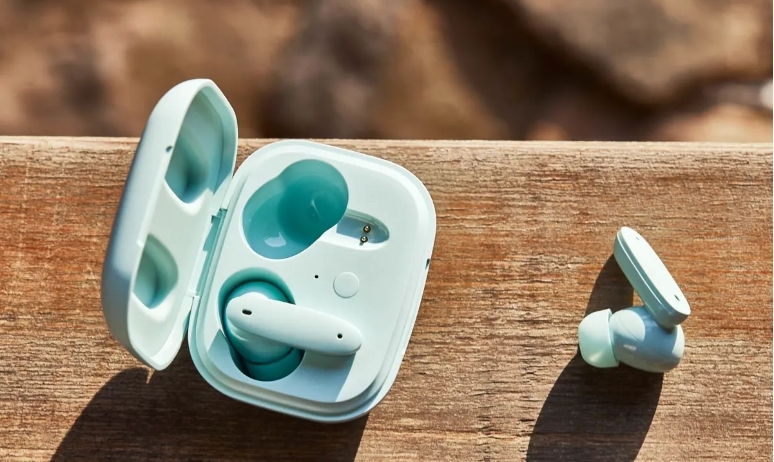

藍牙無線耳機配有充電盒，可以收納耳機并給耳機充電，深受用戶的青睞。TWS耳機充電倉尺寸輪廓需適配耳機，需對上蓋、下蓋內側外殼、外部按鍵圓孔尺寸進行檢測，這樣才能實現嚴絲合縫。

藍光掃描  精準制勝

新拓三維為客戶提供了“另辟蹊徑”的小幅面藍光三維掃描測量解決方案，相較于一般接觸式測量，無需接觸不會導致外殼留下劃痕，特別適用于小尺寸、不規則形狀外殼進行測量，精準獲取全尺寸數據，可以快速解決復雜的測量難題。

采用新拓三維XTOM小幅面藍光三維掃描儀，小幅面精細掃描更聚焦于小型精密零件曲面輪廓特征，多種拼接方式，可高精度掃描獲取無線藍牙耳機結構外殼的三維數據，操作簡單方便。

輪廓特征測量 控制誤差

XTOM小幅面結構光三維掃描儀，采用藍光光柵技術，非接觸式光學3D光柵條紋投影測量，特別適用于復雜結構件的掃描測量。它可以捕獲物體表面的藍光條紋，并由兩個高精度工業相機提供清晰的分辨率。

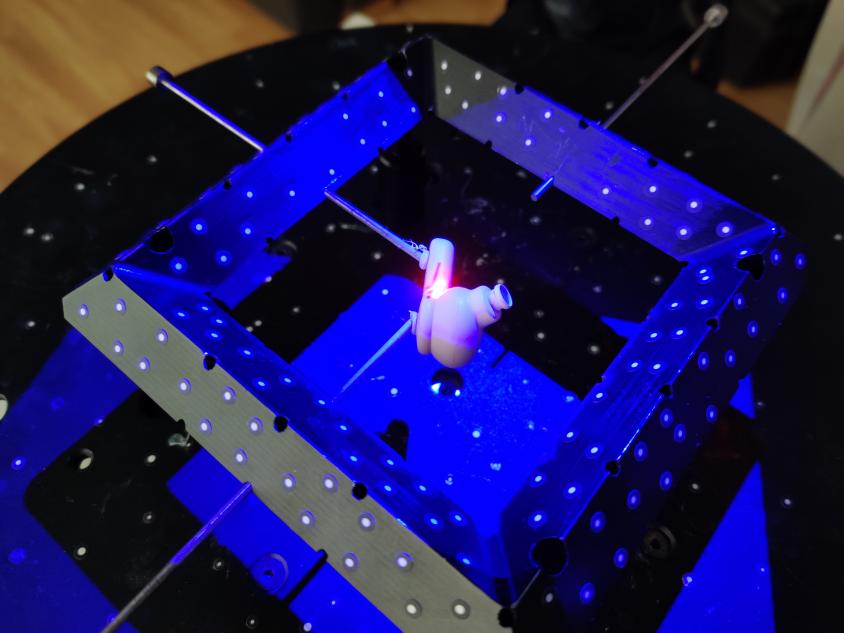

由于耳機產品結構件屬于尺寸小、結構特征復雜的零部件，無法完全在模型上貼點，為了提升拼接的數據質量，采用夾具借助背景標志點實現拼接，實時全局拼接修正算法，控制誤差積累，提升掃描數據質量和精度。

1、耳機外殼尺寸檢測

XTOM小幅面結構光三維掃描儀利用藍光光源可縮短測量時間，并在圖像采集過程中濾除環境光的干擾。

通過小幅面三維掃描技術結合檢測軟件，對掃描數據進行檢測：

1、無線藍牙耳機殼體、充電倉零部件整體偏差情況

2、無線藍牙耳機、充電倉關鍵部位的3D尺寸偏差情況

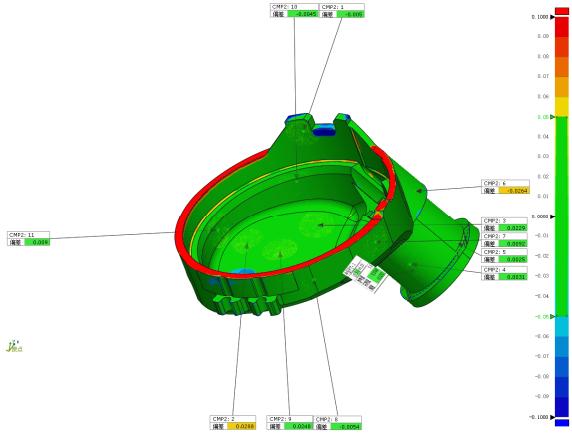

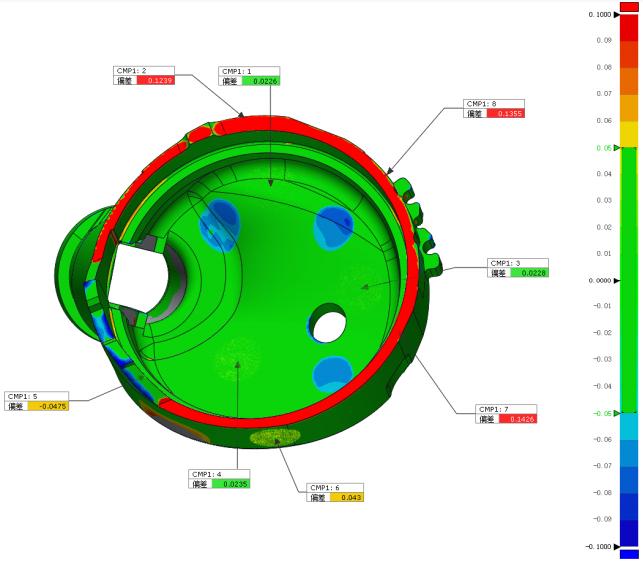

通過三維掃描技術和檢測軟件，可以及時判斷耳機殼體部件的尺寸偏差，并標注具體偏差位置，以實現精準質量控制。

2、耳機充電倉外殼尺寸檢測

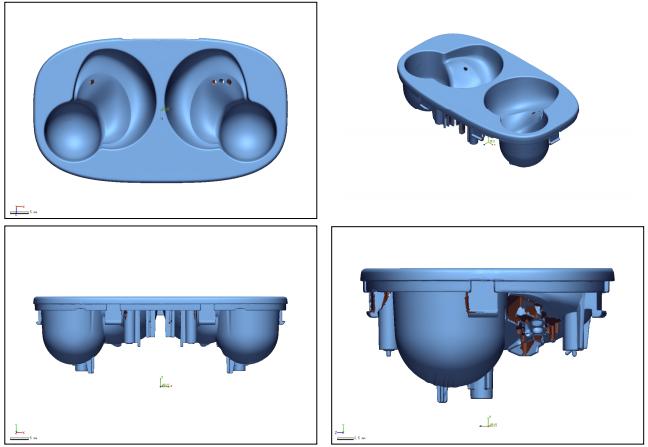

使用XTOM小幅面藍光三維掃描儀對耳機充電倉殼體進行三維掃描，高效獲取其精準、完整的三維數據，并生成三維模型。

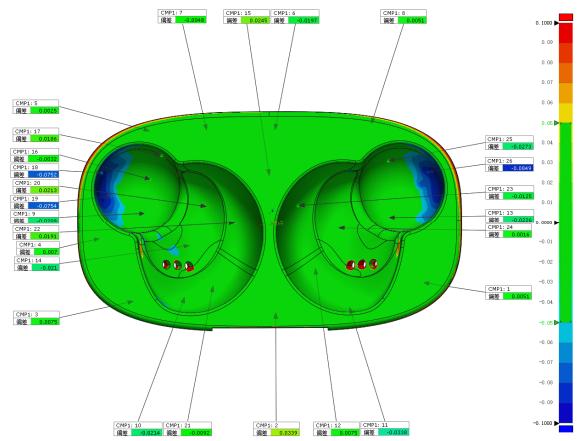

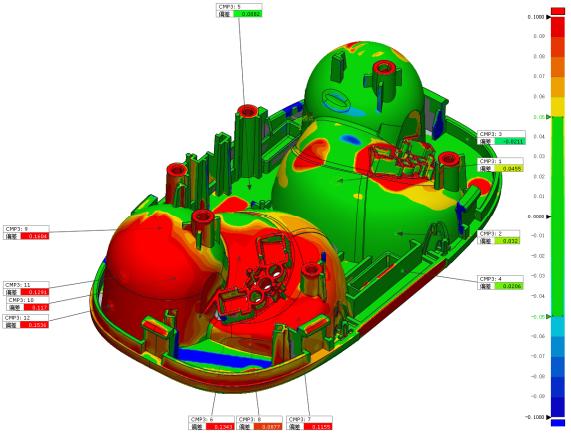

三維掃描數據模型通過與原有CAD數模文件比較，獲得精準尺寸信息及偏差情況，對關鍵位置偏差進行標注，方便進行糾正模具或者生產中的缺陷，及時反饋到模具設計和加工中。

三維掃描技術結合檢測軟件，對藍牙耳機進行3D尺寸檢測的方法，兼?zhèn)淞藬?shù)字化存檔的直觀可視性，可節約生產成本，提高制造效率，在實際品質管理和生產制造工作中具有良好的應用效果。

新拓三維XTOM小幅面藍光三維掃描儀，適用于3C電子注塑產業生產鏈中的注塑件檢測、注塑模具檢測環節，通過全尺寸的三維掃描數據，將產品的質量缺陷可視化呈現，從而提升注塑成型過程和注塑產品的檢測效率。
