測量目的
汽車前覆蓋板在高速沖擊下，測量全場的位移場及應變場。由于碰撞速度較快，采用高速相機進行觀測。
檢測方案概述
采用高速相機（1920X1440）從一側觀測，另一側進行高速沖擊，觀測沖擊過程中變形情況。（相機采集頻率2000幀）。

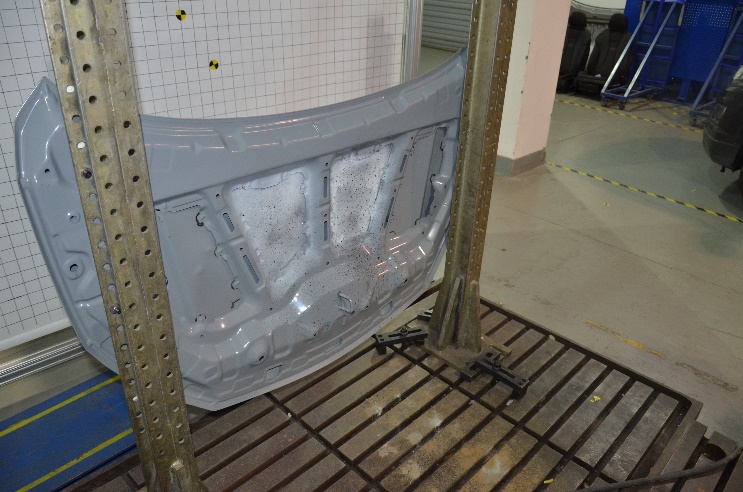

實驗現場
檢測流程
（1）汽車覆蓋板表面制備散斑圖案；
（2）現場架設好相機及光源；
（3）從一側沖擊，另一側實時采集數據；
（4）從高速相機中提取圖片進行分析；
（5）重建位移場及應變場。
數據分析

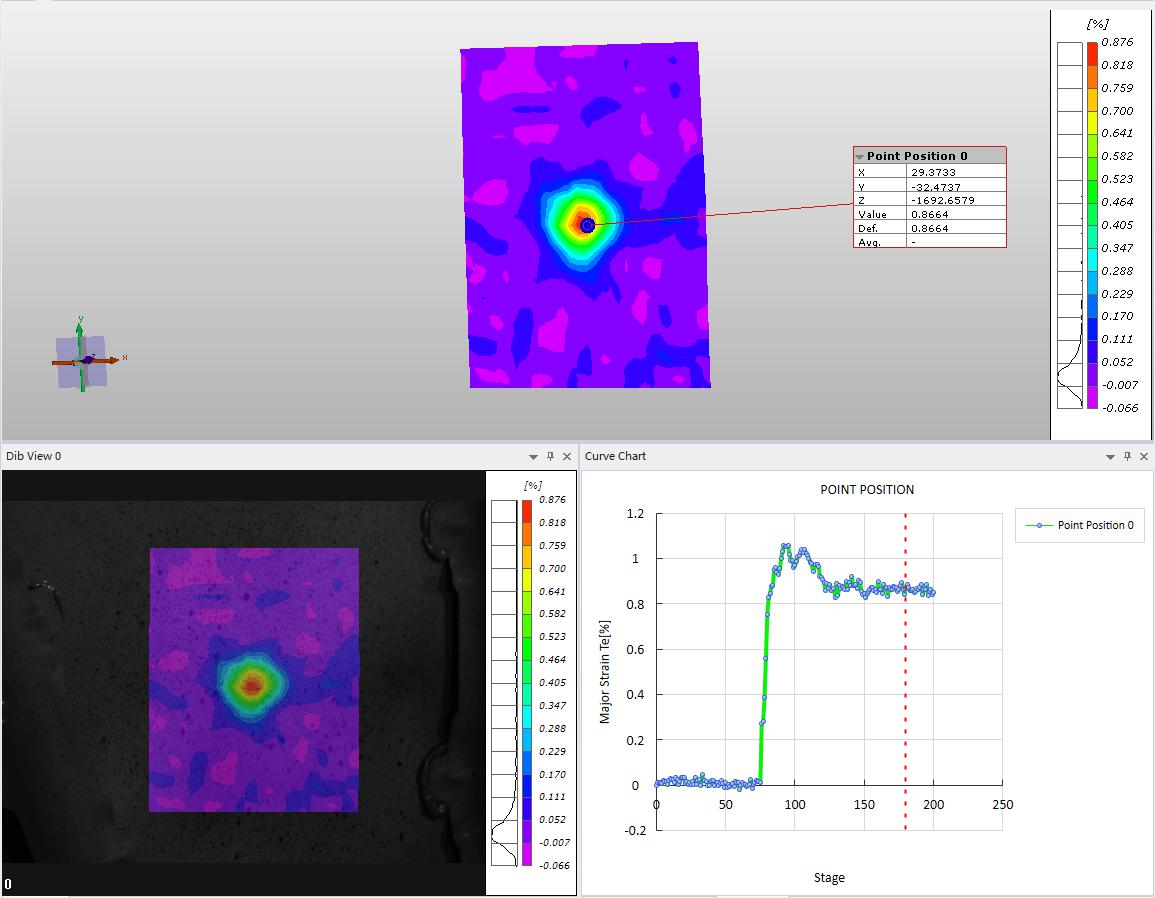

汽車前覆蓋板應變場

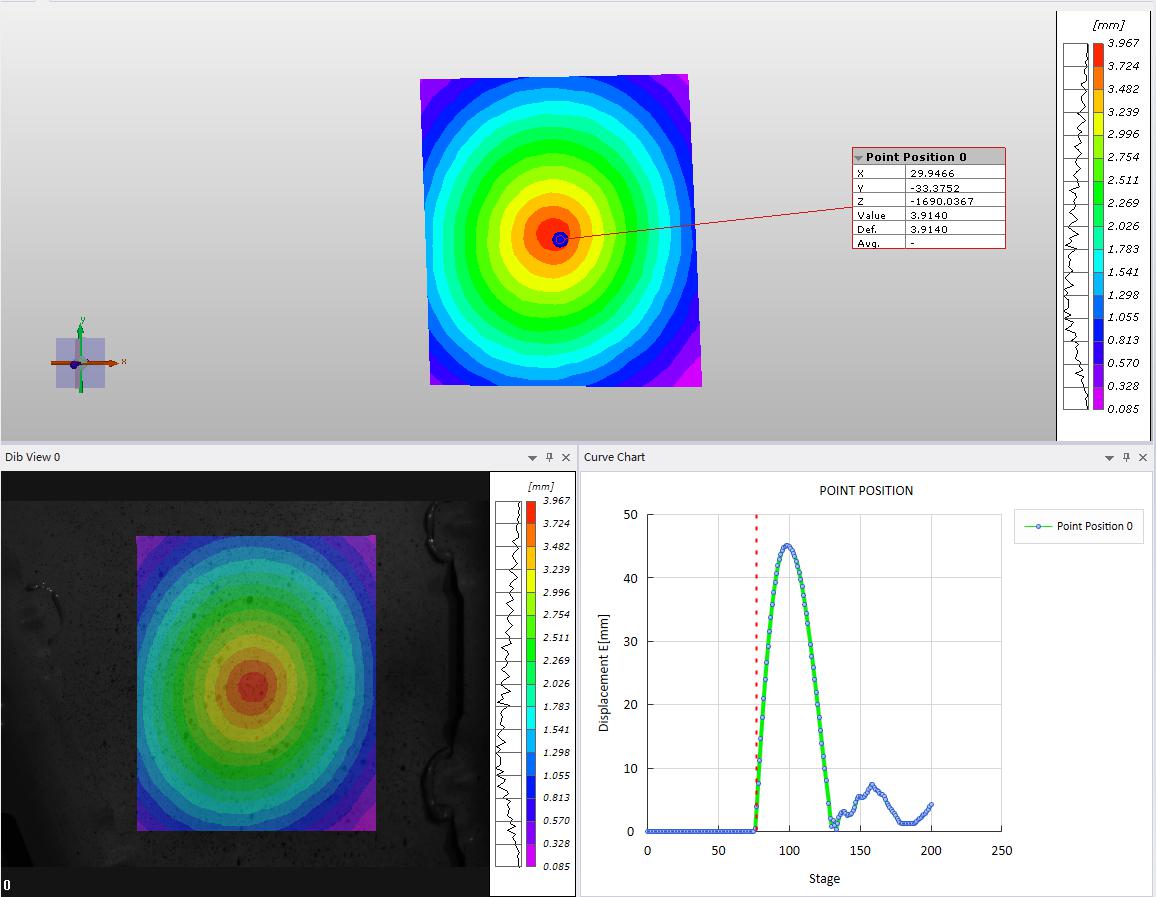

汽車前覆蓋板位移場
