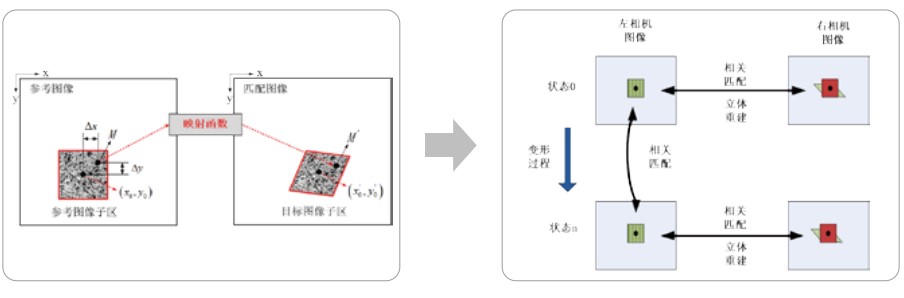

數字圖像相關法(Digital Image Correlation，DIC)是一種測量物體表面應變和變形的方法。該方法跟蹤物體表面散斑圖案的變形過程，通過求解最優化問題（基于典型的傳遞模型，如光流），計算散斑域的灰度值的變化，從而得到被測物表面的變形和應變數據。

目前DIC數字圖像相關技術(Digital Image Correlation)以其全場數據形態的應變、變形、位移、振幅、模態等高密度數據場的測量優勢，在包括復合材料在內的新材料研發、能源動力、航空航天、汽車交通、土木結構等領域的高校、科研企事業單位都得到了廣泛應用。

在復合材料力學性能測試中，DIC技術可用于拉伸、壓縮、彎曲、剪切等力學性能表現評估，以分析其強度、剛度、塑性、彈性、延展性等力學性能參數。通過DIC技術，DIC技術所有測量數據可追溯和關聯，修改信息可以同步聯動更新。

DIC技術支持多相機組同步測量，可同步測量多個區域的變形應變，適用于復合材料不同需求下的變形應變測量。支持基于全局點的多測頭標定，統一多個測量頭的坐標系。

在復合材料有限元分析應用領域，DIC技術可將實際測試結果與有限元仿真軟件的理論數據進行對比和分析，有效改善模擬仿真工具及其工藝，為科研項目積累更多可靠數據。

一、常規力學實驗應用

1、拉伸測試

基于DIC技術可獲取復合材料的全場應變分布，分析不同區域的應變變化情況，輸出應力-應變曲線；計算楊氏模量和泊松比，描述復合材料的剛度、彈性以及變形行為。

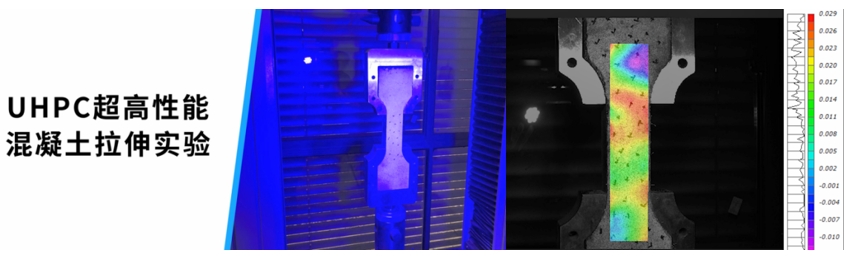

數字散斑DIC技術用于uhpc超高性能混凝土拉伸測試

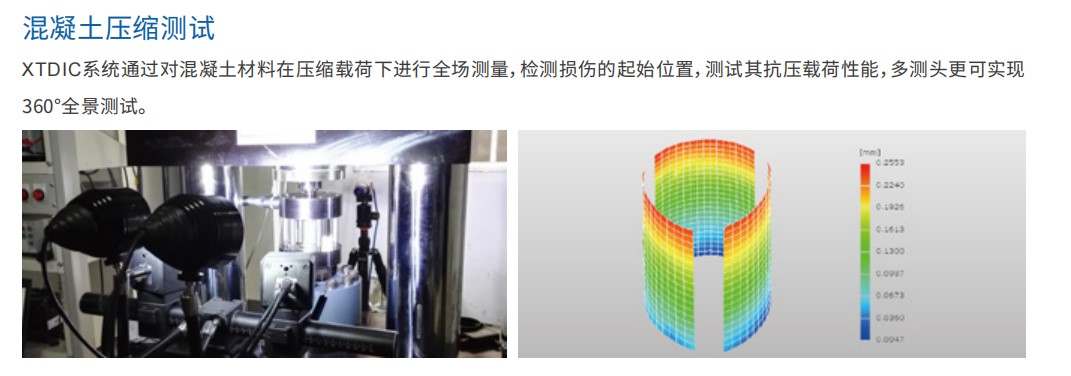

2、多測頭壓縮測試

DIC技術支持多相機組同步進行全場測量，檢測復合材料損傷的起始位置，測試其抗壓載荷性能，多測頭更可實現360°全景測試。

3、彎曲/剪切測試

DIC技術應用于3點/4點彎曲測試，用于確定剪切模量和凹槽裂紋擴展等觀測參數。尤其在小區域大應變量測試時，DIC技術具有明顯的優勢。

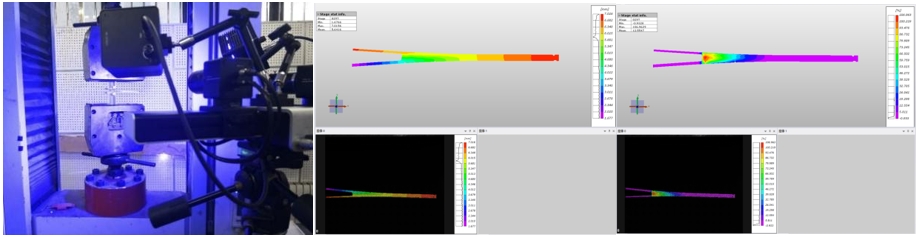

4、劈裂測試

DIC技術分析材料劈裂承載的條件下的應變分布，全程記錄裂縫位置、形態以及分布。此類實驗如果不借助DIC技術的幫助是難以實現的。

DIC技術通過清晰詳細地記錄復合材料的變形過程，并計算全場表面應變，在各種涉及應變測量的領域中展現出巨大的優勢。

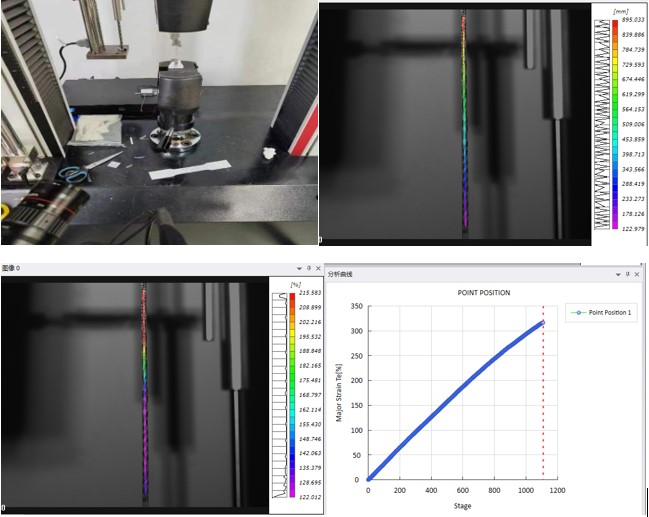

5、大變形測試

柔性復合材料在拉伸加載條件下，變形量可達到800%-1000%左右的大變形，DIC技術可對復合材料表面全場應變的高精度測量，準確判斷最大變形點，直觀分析失效過程。

6、大尺寸測試

DIC技術應變測量范圍從0.005%到20000%，配合不同的圖像采集硬件，可實現大尺寸測量對象的全場應變與變形測量。

數字散斑DIC技術大尺寸飛機結構件應變分布表征

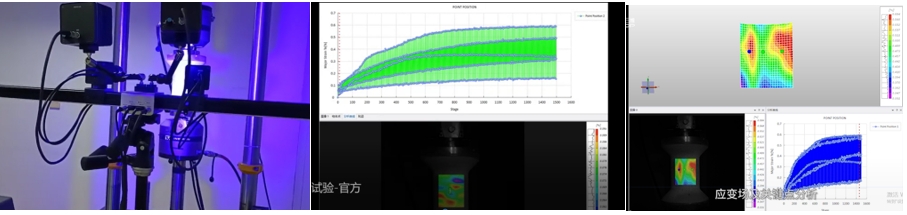

7、疲勞測試

新拓三維DIC技術鎖相環功能模塊，可自定義相位間隔捕捉試樣圖片，并實時顯示采集幀率，有效減少采集數據量，支持長時間加載疲勞監測，實現全場疲勞加載測量。

DIC技術同時可配合雙目式顯微鏡、高速攝像機、紅外相機等設備，在應用于微小試件應變測量、高速位移/運動和變形分析、高溫高壓環境、溫度場/應變場耦合測量、復雜變形過程以及疲勞斷裂測量等特殊領域時，具有顯著的應用優勢。

二、極端環境下力學實驗應用

1、超高溫測試

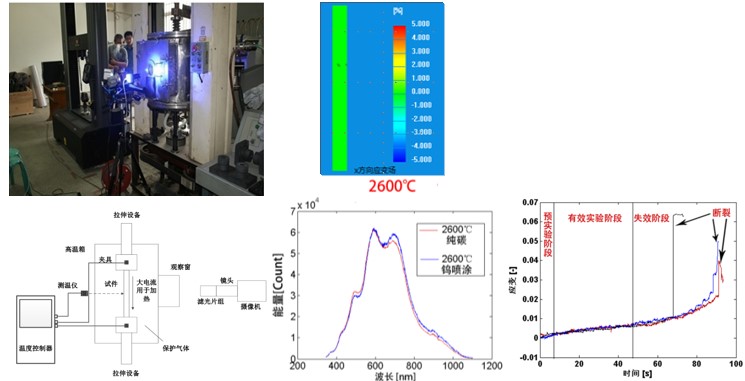

航天復合材料2600°C超高溫測試

高溫爐環境2600溫度下，某航天復合材料試件拉伸試驗，測量試件表面的位移場和應變場。

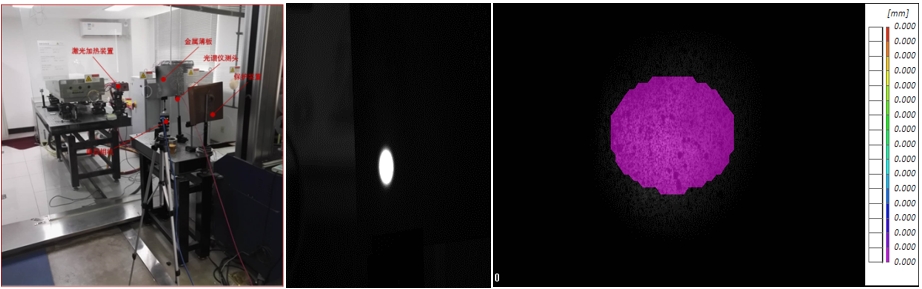

激光加熱薄板至熔穿測試

2、超高速測試

DIC高速測量技術搭配高速攝像機，可完成高速?zèng)_擊、爆炸、疲勞、振動、旋轉、軌跡追蹤等高速動態三維位移場和應變場的測量。

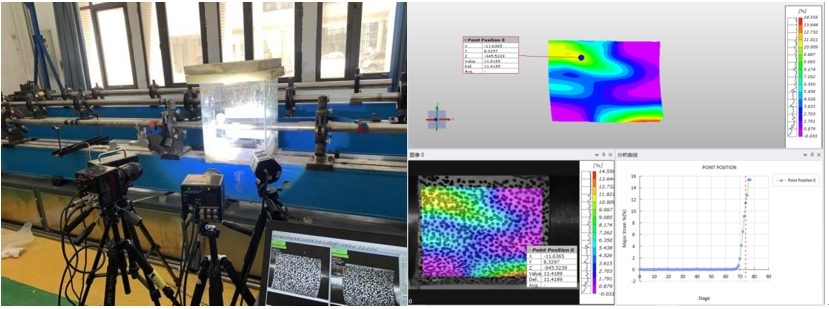

DIC高速測量系統用于霍普金森高速?zèng)_擊測試

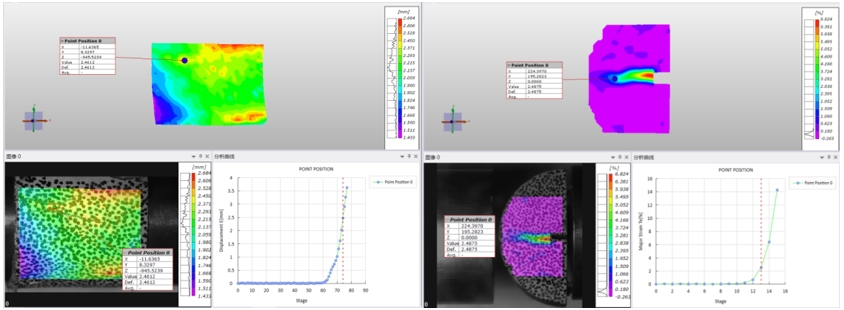

3、超小尺寸測試

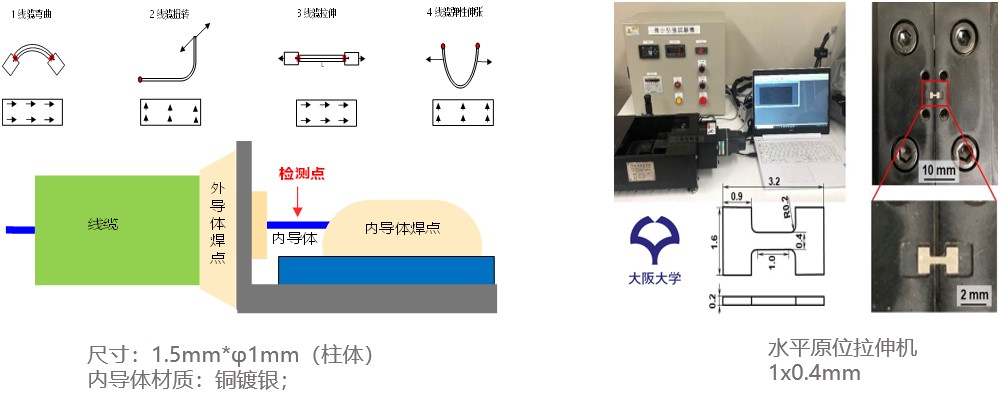

微小尺寸試樣（1.5mm）測試

復合材料小試樣，在原位試驗臺進行拉伸測試，通過新拓三維DIC顯微測量系統的體式顯微鏡進行測量過程的變形圖像采集，DIC軟件中完成計算分析。

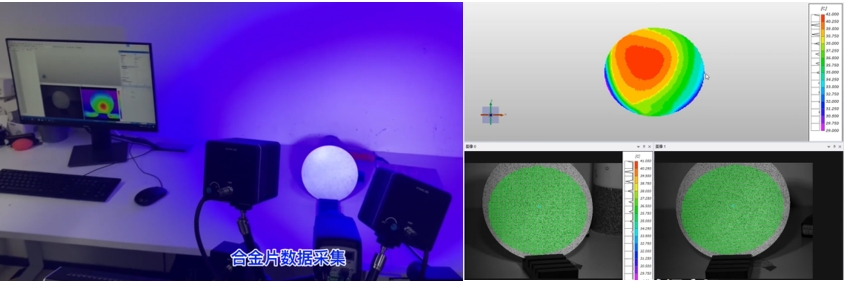

4、DIC技術+紅外相機

溫度場/應變場耦合

DIC技術可與紅外相機同步，通過標定使得溫度和應變數據處于同一坐標系中，實現溫度/應變耦合測量，對復合材料及結構進行多物理場測試，實現溫度和應變數據采集、分析和提取。

新拓三維公司簡介

新拓三維技術（深圳）有限公司，致力于先進三維光學測量技術研究、系列測量設備應用研發及技術方案提供，是國內三維光學測 量檢測領域研究較早、應用領域較廣泛、技術與服務能力較為成熟的企業，公司多款產品填補國內空白并成為國內唯一供應商。

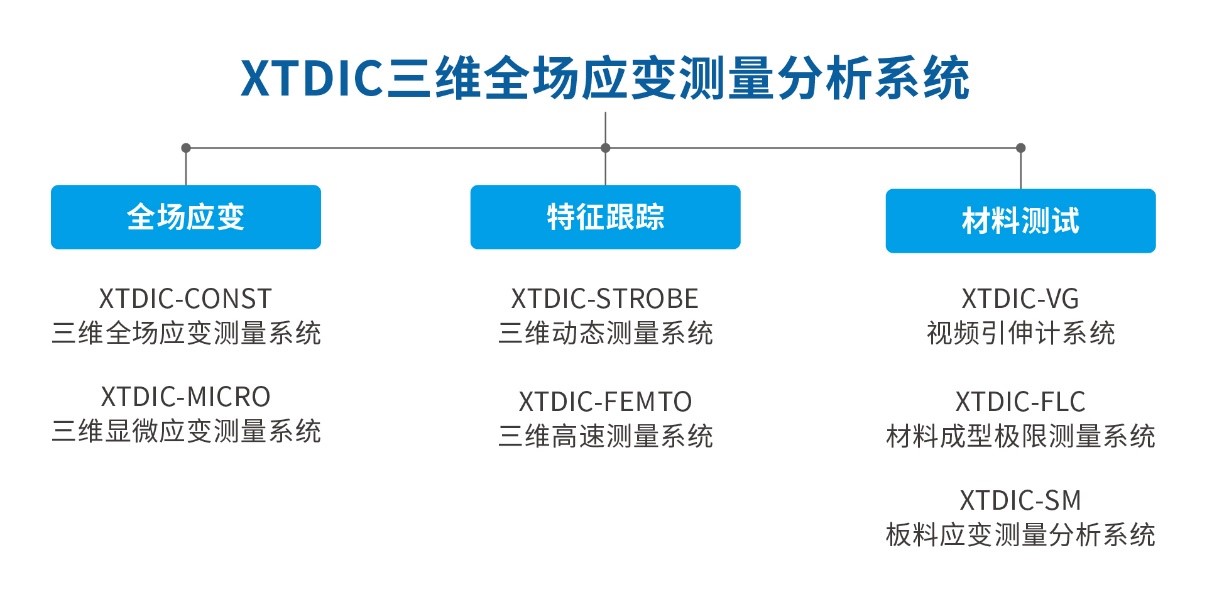

公司DIC全場應變測量、DIC高速測量、DIC顯微應變測量、板材成形極限測量FLC、視頻引伸計系列產品和技術目前已服務全球超過500家以上的客戶，廣泛應用于國內外眾多外知名企業、研究機構、高校及科研單位的科研、生產和在線檢測中，涉及消費電子、汽車制造、重型機械、生物醫療等行業，覆蓋機械、材料、力學、土木工程等多個學科領域。
