防刺服作為特種防護用品，采用特殊材料制作并需經過嚴苛測試。防刺服主要依靠剪切原理，能量分散范圍窄，與防彈衣作用機理有差異，專用防刺服需達到標準規定,防彈與防刺效果兼?zhèn)涞漠a(chǎn)品備受關注。

　　新拓三維XTDIC-STROBE動態應變測量系統，搭配防刺沖擊試驗機進行測試，可精確評估防刺材料及防刺服在動態沖擊條件下的防刺性能，為防刺服的設計研發提供數據支撐及物理驗證方法。

　　防刺材料及結構測試需求

　　防刺織物的纖維原料具有高強度、高模量、耐沖擊、高吸能等特性。目前，國際上較為流行的原料主要包括芳綸、超高分子量聚乙烯(UHMWPE)纖維、聚對苯撐苯并唑(PBO)纖維。

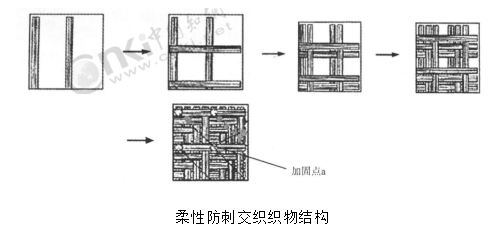

　　根據不同的防護要求，選擇不同結構的防刺織物形式。針織結構由于良好的成型性、極好的能量吸收性和抗沖擊疲勞性能，其在人體防護裝甲材料應用中越來越受到重視。

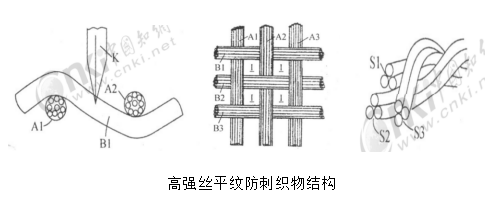

　　高強絲平紋防刺織物結構

　　防刺性能測試方法

　　防刺性能測試已進入標準化階段，以英國HOSDB標準和美國NIJ0115.00防刺標準為代表，對防刺服的測試設備、測試刀具、背襯材料等做了明確規定。測試裝備包括試驗刀具、刀具握持器和刀具下落用的導軌裝置。沖擊實驗的刀具有防刺PIB和防錐穿SPB刀具，進行嚴苛的防刺實驗。

　　為研究開發出國內領先、國際先進的柔性防刺服產品，本次測試試驗在GA68—2003標準的基礎上，采用開刃刀具，其硬度大于或等于HRC40。

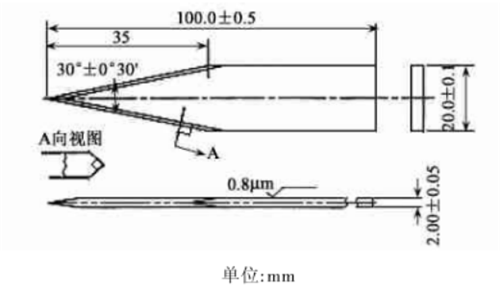

　　硬度≥HRC的40開刃刀具

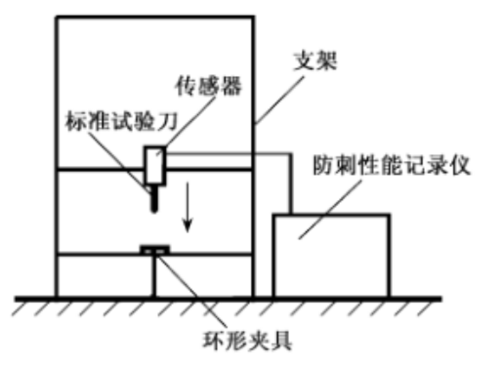

　　依據GA68—2003測試標準，測試采用準靜態防刺試驗儀，搭配準靜態防刺性能記錄儀，用于記錄準靜態試驗中刀具的位移與受力的關系曲線，從而導出刀具穿刺防刺層時試樣的動能變化，確保正確評價材料的防刺性能，分析與研究防刺機理。

　　有限元模擬

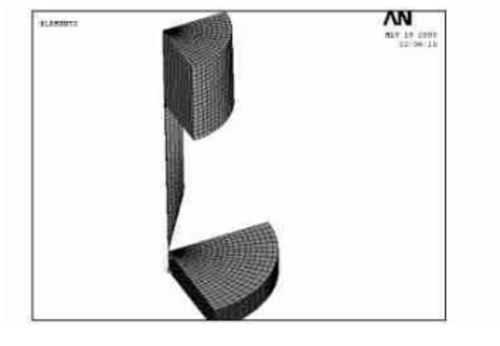

　　防刺機理基于防刺基本力學機理，涉及動力學理論。穿刺刀入刺靶板（多層織物）是一個動力學過程，可采用有限元程序進行非線性動力學計算。

　　刀座為剛體材料，穿刺刀由于考慮磨損變形，不宜用剛體模擬，因此織物和穿刺刀均采用帶失效的材料模擬，并遵從最大應變理論。通過織物和穿刺刀實體元的失效即可模擬多層織物破壞的全過程。

　　有限元模擬各類織物在不同穿刺力作用下的破壞全過程。有限元分析顯示，當?shù)毒叩拇┐塘ψ饔迷诜来谭砻鏁r(shí)，由于織物表面彎曲，穿刺力分解為垂直于織物表面的法向力(剪切力)和平行于織物表面的切向力(拉伸力)。防刺層破壞時，纖維兼有剪切斷裂和拉伸斷裂，防刺服抗剪切和抗拉伸力學性能是關鍵，其中抗剪切性能占主導地位。

　　DIC數字散斑技術用于防刺測試

　　仿真模擬準確性在某種程度上并不可靠，需進行物理測試驗證。新拓三維數字圖像相關技術（DIC），可測試動態沖擊下的應力應變，分析過程快、獲取數據詳細，已逐步代替?zhèn)鹘y(tǒng)的應變片等測試方法。

　　測試采用XTDIC-STROBE三維動態變測量系統，利用高速攝像機進行圖像采集，XTDIC軟件進行分析，測量防刺衣料在刀尖瞬時刺穿載荷下的全場位移及應變。

　　將兩臺高速攝影機架設在橫梁上，試驗臺發出指令的同時刀具落下瞬間擊穿布料，根據采樣定理，高速攝影機同步按照1秒2000幀的速率進行采集，高速攝影相機分辨率為1280pixel*886pixel。

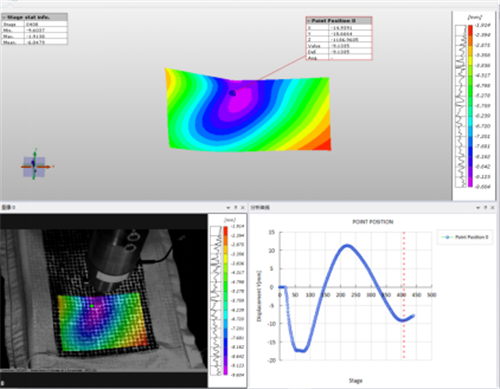

　　根據高速相機采集的圖像，結合XTDIC軟件進行數據分析，可以得出防刺織物在被刺穿瞬間的表面位移變化，為防刺織物力學性能分析提供數據支撐，同時能夠和有限元模擬結果進行比對，在一定程度上對仿真結果起到了驗證作用。

　　隨著國際反恐、公共安全領域?qū)Ψ来谭愋枨笤鲩L(zhǎng)，環保防刺等技術性能要求提升，未來對高性能且輕質的高端防刺服的需求將逐漸擴大。

　　XTDIC-STROBE三維動態變測量系統，可高效、精確地測量防刺服在動態沖擊下表面瞬時應變場和位移場，可實現防刺織物在被穿刺瞬間表面變形程度的分析，可驗證有限元結果的準確性，有助于高性能軟質防刺材料和防刺服的設計研發。
