地震是一種破壞性極大的突發性自然災害。地震是不可控的,毀滅性的大地震往往造成建筑倒塌、設施損毀、人員傷亡，給人身安全和經濟建設造成巨大的損失。

　　對房屋建筑進行振動激勵模擬，將地震時房屋的受力情況模擬表現出來，可為提高建筑物的抗震水平，探究地震時建筑局部結構穩固情況，為震后制定快速搜索救援方案制定提供科學的依據。

　　一、檢測需求

　　結構動力模型試驗，是研究結構非線性動力響應與地震破壞形態的一種重要手段，也是驗證數值分析方法的一種有效方法。

　　在模擬地震時房屋敲擊振動的場景下，需精確測量模型結構的動力響應，房屋振動過程中表面關鍵點坐標及位移，對激勵下房屋結構件振動特性進行分析。

　　二、原有檢測方法

　　由于需要建造盡可能還原真實建筑物理特性的模型進行實驗，單次振動實驗的成本十分高昂，因此，在振動實驗中獲取盡可能多的數據成果是關鍵所在。

　　傳統測量方法是在模型結構上設計安裝很多個應力計、加速度計等傳感器，測量結構X、Y、Z三個方向的位移。

　　原有方案缺陷

　　粘貼應變計這些附著設備本身對于模型來說是不應有的，在振動實驗中可能會對實驗?zāi)繕?biāo)產生直接的相互作用，造成物理影響，干擾數據精確度。

　　另外，模型結構因受力的差異，會出現局部的振動頻率差異，接觸式的測量設備適用于局部結構測量，無法獲取極為重要的目標模型的各部位各項振動參數。

　　三、新拓的檢測方案

　　隨著計算機技術、光電技術和數字圖像處理技術的快速發展，一種更適合于結構變形測量的新方法——數字圖像相關法（DIC技術方法）應勢而生。它可對各種運動、變化過程參數進行測量，在土木工程領域中應用廣泛。

　　XTDIC全場應變測量系統是新拓三維自主研發的，用于物體表面形貌、位移以及應變的測量和分析，并得到三維應變場以及位移場數據，測量結果直觀顯示，具有非接觸全場測量、高靈敏度、高精度、應用范圍廣的特點，是現代結構實驗中不可缺少的測試儀器。

　　采用XTDIC系統對振動實驗中的目標進行觀測以獲取實驗數據，不但可以明顯擴充數據成果的數量與質量，可以完美解決接觸式測量的不足。并且，實時圖像拍攝與同步的存儲速率可以保證極為精確的振動過程完整記錄。

　　采集數據分析

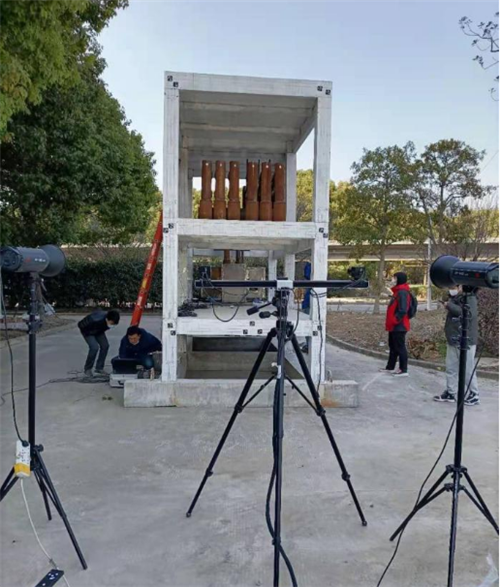

　　在模型振動過程中，XTDIC系統兩側工業相機從不同的角度同步記錄振動試驗過程，以非接觸的測量方式全方位捕捉振動實驗的細節特性，獲取更多詳細的圖像序列數據，通過XTDIC系統軟件可分析出模型結構在加載過程中的位移場和應變場，進而為結構健康監測打下基礎。

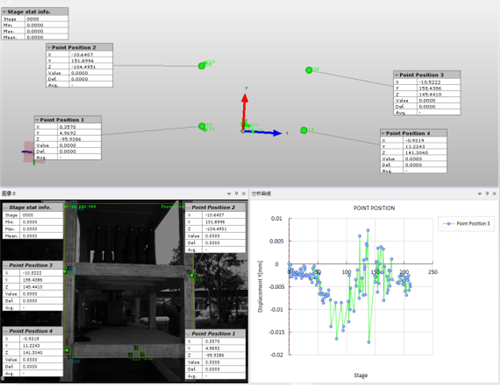

　　XTDIC系統實時采集獲取房屋模型表面的三維形貌特征和位移信息，進而計算出物體表面每一點上的位移量，及時檢測敲擊過程中房屋的振動情況，輸出結構位移數值，以及振動位移分析曲線。

　　四、測量方案價值

　　實驗證明新拓三維XTDIC系統應用簡單，能同時捕獲大量模型信息，該測量方法精度較高，效果好，在高成本振動模擬實驗次數限定的情況下，XTDIC系統相機同步拍攝與存儲系統可以顯著的提高每次地震振動模擬實驗的實驗質量，為防止結構因過激振動出現裂縫和斷裂的情況，為地質災害防治研究與建筑防震抗震研究提供優質的數據源。
