    但是，石油易燃易爆，且易對環境造成污染，其管路輸送安全也非常關鍵。近年來，我國石油氣管道的建設發展迅速，分布廣泛，面臨的風險也越來越高。各種惡劣的工況，比如斷層錯動、邊坡失穩、濕陷性黃土塌陷、凍脹和凍土融沉等，都會使埋地管道產生較大的位移變形，影響管道的安全運行。

    大型輸油管道應變變形測量

    傳統的基于應力設計管道的方法，主要是保證外載產生的管道應力或等效應力不高于管材的允許應力，但對于諸如地震、塌陷、滑坡、海底管道鋪設等位移控制載荷的管道，管道應力已超過屈服極限，基于應力設計方法不再適用，采用應變的管道設計方法更為合理。

    某技術研究院擬采用新拓三維的XTDIC三維全場應變測量分析系統，通過壓縮變形實驗研究大型石油管受力壓縮所產生的應變變形，從而達到分析石油管工程材料力學性能的目的。

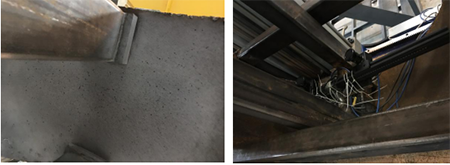

    在本次實驗中，先將體型龐大的石油管架置于試驗機內，由壓頭施壓，觀察管道內腔表面受力變形，針對內腔表面進行打磨，噴斑，將測頭和光源固定于管材內腔，如圖所示：

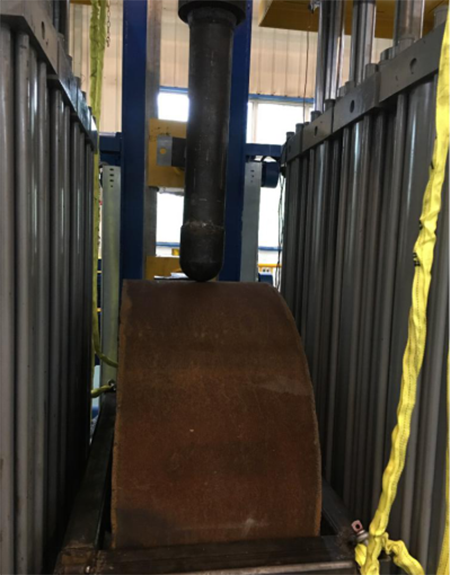

    將管材連帶測頭吊置于壓頭下，以便于在實驗機對試驗管道進行復合大變形實驗時，對內腔表面應變變形情況進行全過程測量。

    當試驗機開始工作時，XTDIC系統同步采集，直至加載結束，并完成圖片采集，通過XTDIC系統分析軟件進行計算，根據計算結果可分析石油管道的位移場以及應變場數據。

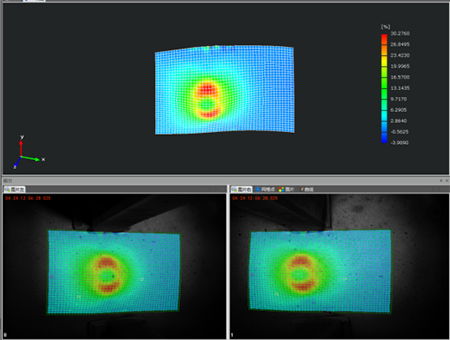

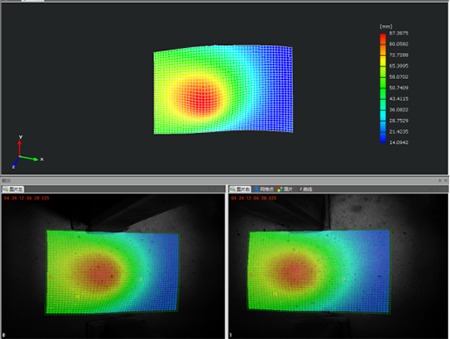

    本實驗通過模擬石油輸送管在服役過程中的載荷情況，在實驗過程中，采用新拓三維的XTDIC系統及分析軟件，進行圖片采集，實時計算全場位移、應變等數據，并以圖表、曲線等形式輸出實驗結果。

    本實驗實現了管材試件的全場應變測量，試驗數據與有限元分析結果基本一致，為輸油管道的基于應變設計提供了重要的技術參數，有助于進一步提升管件的安全設計水平和管線的運行安全可靠性。
