油氣管道在施工和服役過程中由于增壓會引發局部變形、凹陷等缺陷，從而改變應力和應變分布特征，影響管道的服役可靠性。
數字圖像相關法(Digital Image Correlation, DIC)技術是一種非接觸式現代光學測量實驗技術,由于具有光路簡單、環境適應性好、測量范圍廣以及自動化程度高等諸多優點。利用非接觸式XTDIC三維全場應變測量分析系統，結合有限元分析，可分析外部載荷作用下油氣管道隨增壓引發的局部變形、凹陷深度變化的應變場分布特征，通過實物凹陷預制試驗探明相關區域應變分布特征，發現其應變分布規律，為準確預測受力和凹陷過程中的應力應變演變規律及機械損傷對油氣管道服役安全影響研究提供理論基礎和試驗依據。

管道凹陷狀態下應變演變特征測試

管體承受的應變并非單一應變，有限元模擬可以較好地模擬凹陷參數對等效塑性應變分布等特征的影響，有助于判斷含凹陷管體的危險位置，更好地研究鋼管的失效行為。

基于此，利用有限元分析不同內壓及外部載荷作用下含單純凹陷鋼管的等效塑性應變分布情況，并采用XTDIC三維全場應變測量系統-數字圖像相關法(digital image correlation method,DIC)是對未變形和變形狀態下的試件圖像進行計算機處理，獲得全場位移的一種方法，實時采集管道鋼管凹陷區，通過驗證模型結果，分析單純凹陷下鋼管的等效塑性應變分布規律，探討管線鋼應變硬化規律。

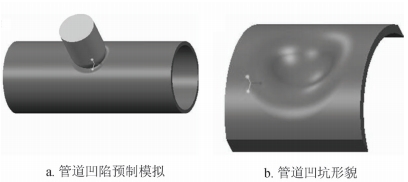

預制管道凹陷模型圖

采用 XTDIC 三維全場應變測量系統，對鋼管內表面凹陷區域應變場進行實時測量，得到不同凹陷深度下管體的應變?cè)茍D。

工作內壓條件下管道凹陷深度對應變的分布影響

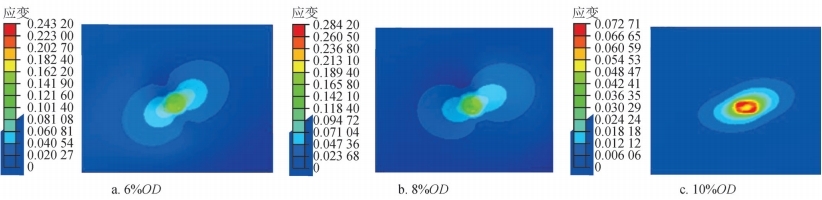

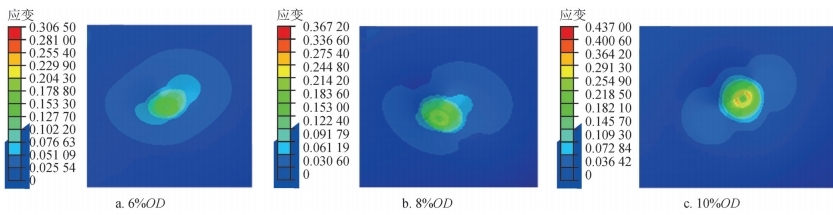

6 MPa工作內壓下不同管道凹陷深度下的應變?cè)茍D

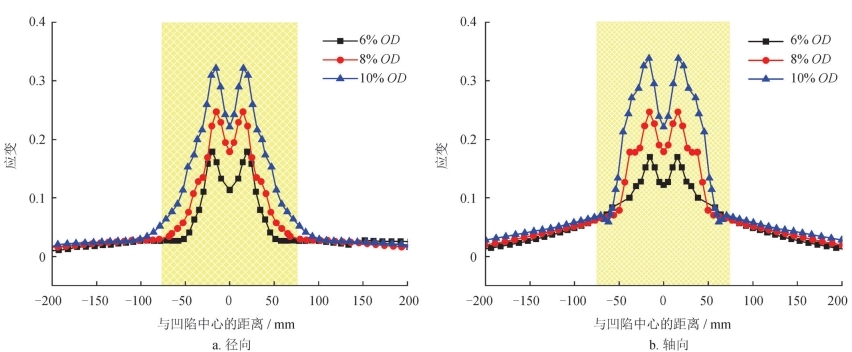

6 MPa工作內壓下不同管道凹陷深度下應變分布曲線圖

內壓對凹陷狀態應變分布的影響

無內壓下不同管道凹陷深度下模擬應變結果圖

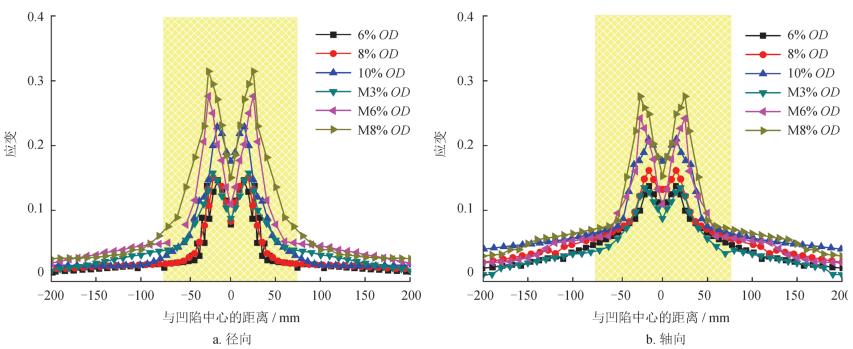

不同管道凹陷深度有無內壓情況下的應變分布曲線圖

凹陷過程中的應變硬化分析

為了研究管道凹陷過程中的實時應變變化，采用 XTDIC 三維全場應變測量系統對管道凹陷過程中的應變進行采集，研究發現凹陷深度為 1%OD 時，最大應變出現在凹陷中心，隨著凹陷深度增加，凹陷區的最大應變出現在凹陷的邊緣，其結果與模擬結果相同。

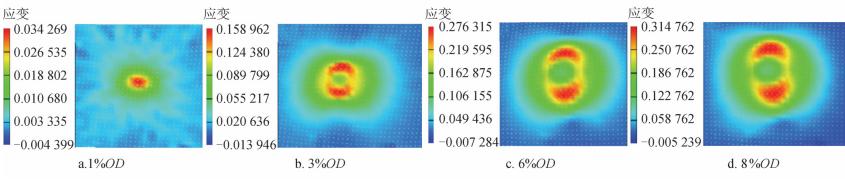

不同管道凹陷深度的應變?cè)茍D

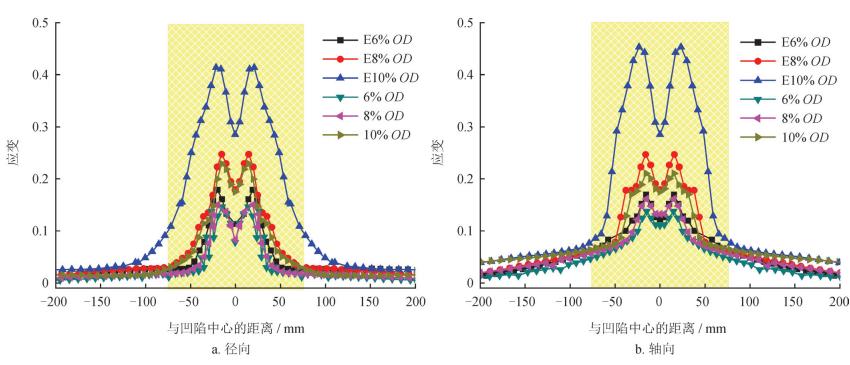

無內壓模擬和實測在不同管道凹陷深度下應變分布曲線圖

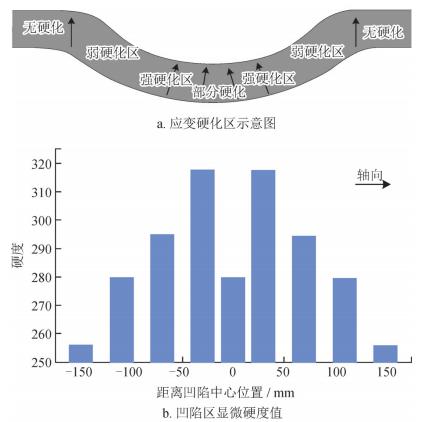

凹陷狀態下管線鋼的應變硬化示意圖

外腐蝕復合凹陷狀態下管線鋼應變分析

油氣輸送管道由于受輸送介質和土壤中酸性物質以及微生物的影響，管道內壁和外壁會產生腐蝕，使管壁整體或局部變薄，削弱管道的承壓能力。一旦凹陷發生在體積缺陷處，形成腐蝕與凹陷疊加的復合缺陷，將大大增加管道的失效概率。

通過在管線鋼管的管體預制缺陷，采用XTDIC三維全場應變測量系統，測量含外腐蝕及凹陷的復合缺陷的管線鋼管的應變場分布規律，旨在為管道的安全評估提供相應的參考，從而指導管道的安全運行及維護。

凹陷區實時應變測量結果

從下圖可以看出，應變量增幅與凹陷深度的增大呈線性相關，但腐蝕凹陷應變量 的增幅小于單純凹陷；當凹陷深度≥5%時，隨凹陷深度繼續增大，腐蝕凹陷的應變?cè)龇彼偕仙?。?此可見，當凹陷深度≥5%時，腐蝕缺陷可使管體的應力集中急劇增大。

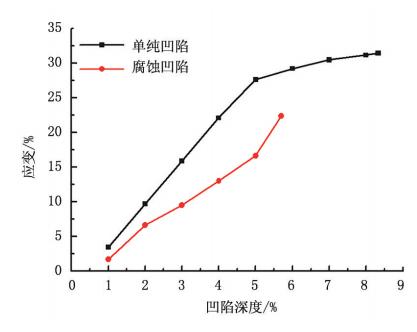

凹陷深度與應變的關系

含焊縫區管線鋼應變響應特征分析

分析預變形（1%、3%和5%）對含焊縫區域管線鋼應變響應特征和力學性能變化規律，采用 XTDIC 系統測量拉伸過程中管線鋼母材區域和焊縫區域應變的實時響應情況，以此來模擬管線鋼在服役環境中受到塑性變形形成的微應變，以及這種微應變?cè)诤缚p區域形成的應變硬化對管材整體性的影響規律，以期為高通量管線鋼增壓過程的安全評價提供依據。

預應變過程中焊縫和母材區域的協同應變分析

金屬材料在變形過程中會產生應變硬化現象，即阻止繼續塑性變形的能力。下圖為含焊縫區域的管線鋼在拉應力下的應變?cè)茍D，可以將含焊縫區域的管線鋼的在拉應力作用下的應變過程劃分為典型的 4 個階段，即均勻變形階段、焊縫區域變形階段、母材頸縮區域變形階段和斷裂階段。

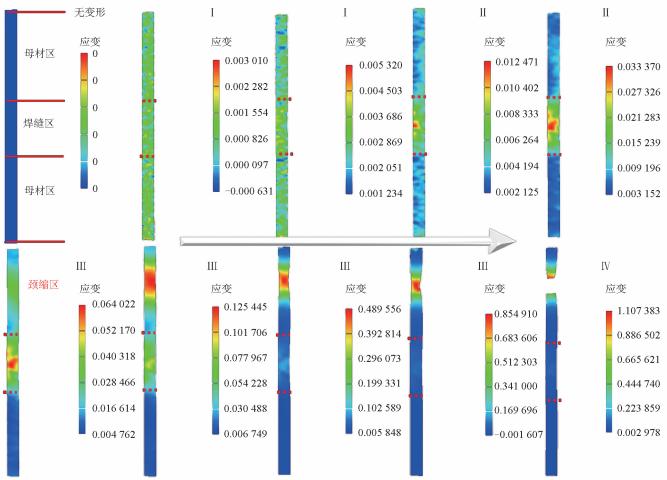

含焊縫區域的管線鋼 DIC 應變?cè)茍D

金屬材料在應力—應變曲線均勻塑性變形階段（第Ⅰ和Ⅱ階段）產生的應變， 可以對材料形成有效的應變硬化。

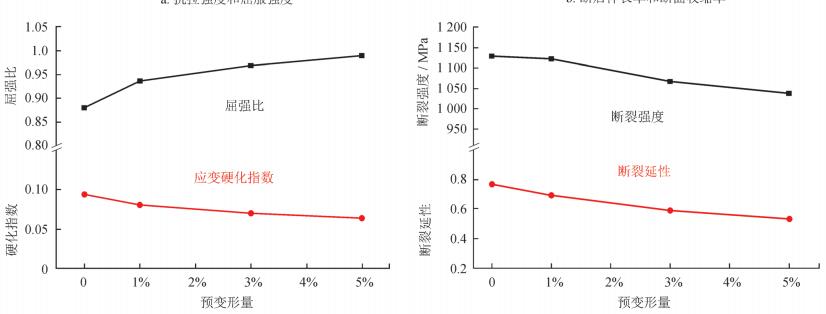

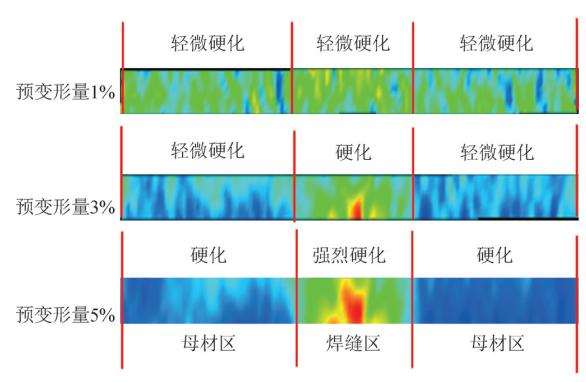

不同預變形量下各區域硬化程度圖

預應變對拉伸性能的影響

經歷預變形材料的屈服強度和抗拉強度均得到提高，屈強比增大，而延性（總延伸率或最大載荷或失效點的應變）降低。

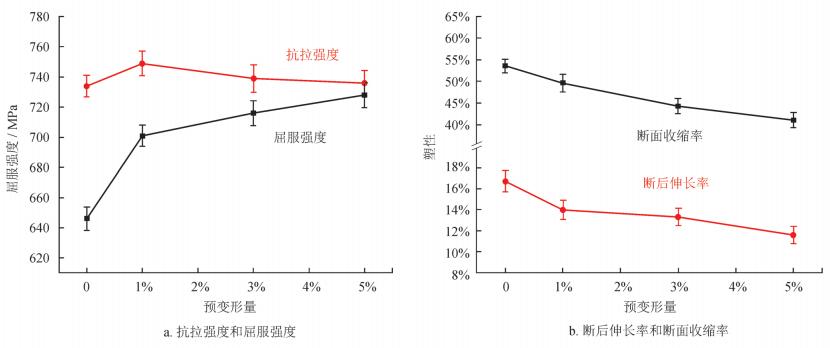

不同預變形量下的應力—應變曲線圖

未發生預變形時，管線鋼具有較高的應變硬化指數、斷裂強度和斷裂延性，發生塑性變形時，焊縫區域會阻止塑性變形繼續發展，并將變形推移到別的未變形部位。

XTDIC三維全場應變測量系統基于數字圖像相關法（DIC）原理，是一種光學非接觸式變形測量系統，適用于天然氣管道在載荷條件下的應力應變特征分析，驗證在施工和服役過程中由于增壓引發的局部變形、凹陷等缺陷的有限元模擬情況，為在高通量條件下的天然氣管道安全評價提供理論基礎和實驗數據依據。
