人體骨骼各種形狀是長期演化形成的，具有復雜的內在和外在結構，使骨骼在減輕重量的同時能夠保持堅硬。脊椎作為人體重要結構之一，支持身體絕大部分的重量，在臨床醫學上，脊椎骨生理彎曲與退化成為越來越常見的疾病。

    脊椎的成分之一是礦物質化的骨骼組織，為各向異性、非均勻材料，組織及結構比較復雜，在研究人體脊椎時，需要對其進行測試，來驗證人體在運動負載狀態下，脊椎在承受各種載荷時的應力-應變狀態。

    測試需求

    某大學生物力學實驗室擬從動物脊椎骨實驗和有限元仿真兩個方面進行研究，探討脊椎骨胳不同層區的力學性能以及應力應變規律。

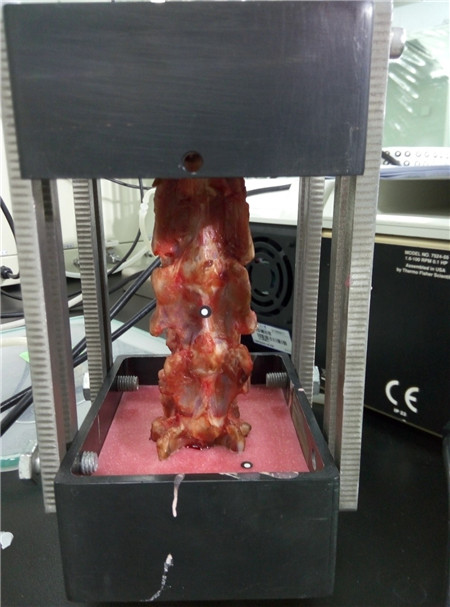

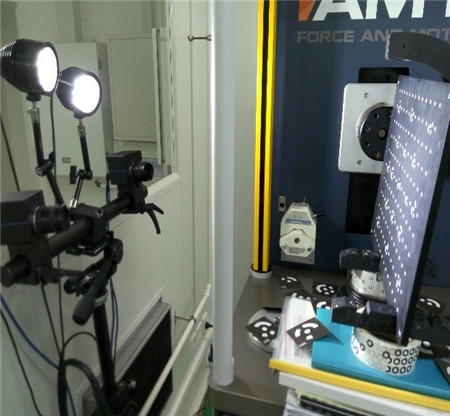

    在實驗部分中，利用羊脊椎骨節段進行實驗，在試驗機載荷作用下，被測羊脊椎骨發生扭轉、彎曲，采用新拓三維XTDA三維全場應變測量分析系統、試驗機等實驗儀器，測出羊脊椎骨節段應變的位移場和應變場。

    DIC技術測試方案

    通過調整骨骼相對于壓力機的相對角度，模擬人體骨胳負載及運動的情況，使其復現人體在運動中的脊椎骨骼受力工況，進而了解其不同部位的應變數據。

    分別對羊椎骨完成彎曲、擺動、扭轉實驗，經由新拓三維XTDA系統進行數據采集和后處理，分析骨胳應力分布情況，并自動記錄和分析處理數據。

    數據處理

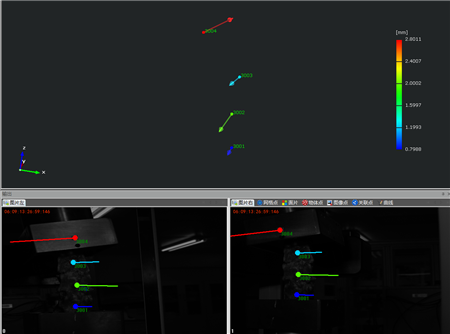

    利用新拓三維XTDA分析軟件，完成實驗數據的計算，創建變形域，完成對非編碼標志點運動軌跡的分析，最終可在轉換后的坐標下，根據點的追蹤信息計算相應的位移。

    通過實驗數據可以看出，脊椎骨在承受扭轉、彎曲的載荷作用下，呈現出多向性的應力-應變曲線。實驗數據可以驗證有限元仿真中，脊椎骨的承載能力和材料屬性。根據動物脊椎試驗數據，模擬了人類脊椎在載荷狀態下的各部分變化情況,。

    方案價值

    當人體骨骼上下或左右運動時，其關節粘膜會產生摩擦。當運動劇烈時，則有可能引起骨折等損傷。該大學生物力學實驗室，采用羊脊椎骨應力應變模擬試驗，利用新拓三維數字圖像相關技術，準確測量脊椎骨各組分的位移、應變數據。本實驗得到的結論對于脊椎疾病防治、脊椎缺損修復以及人工脊椎材料研制等，都具有重要的科學意義，并且對脊椎骨的臨床治療提供指導意義。
