骨頭材料受壓過程中結構的變形，以及非接觸測應變；某醫療器械研發檢測中心生物力學檢測室，想分析類似骨頭材料受壓過程中結構的變形，以及采用三維數字散斑DIC技術，非接觸測量骨骼材料全場應變。

采用新拓三維XTDIC三維全場應變測量系統，基于三維數字散斑DIC技術，被測骨骼材料長度為250mm-100mm。

1、三維數字散斑DIC設備準備

采用新拓三維XTDIC三維全場應變測量設備，骨骼材料材質、尺寸大小，清晰力學特性和相機視場應用；

2、實驗過程

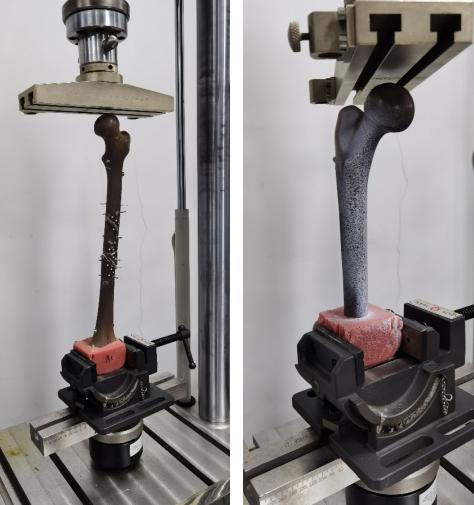

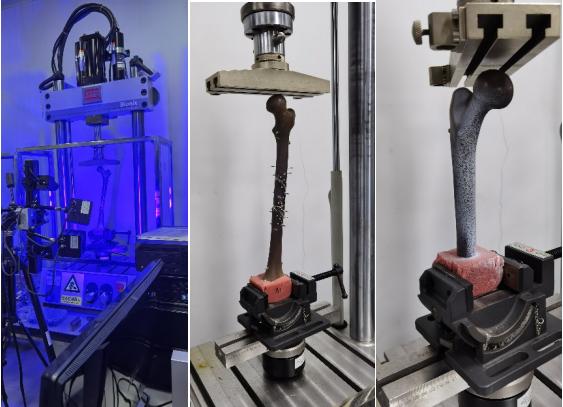

現場同客戶交流展示骨骼材料的三維數字散斑DIC實驗案例；調節三維數字散斑DIC設備傾斜90度；將有效像素集中在骨骼材料上進行測量，然后試驗機對骨骼材料試件進行壓縮，XTDIC三維全場應變測量dic設備進行標記點追蹤以及散斑計算。

3、DIC數字圖像相關軟件數據分析

采用三維數字散斑DIC軟件對采集的圖像進行分析，輸出骨骼材料過程的位移場、應變場數據，附分析數據、截圖、曲線等，分析報告輸出詳細、完整。

4、三維數字散斑DIC測試實驗總結

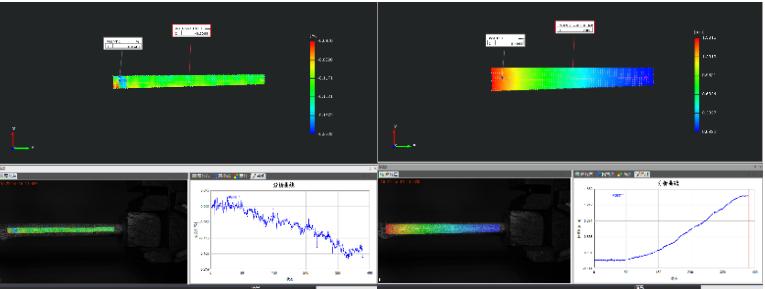

通過三維數字散斑DIC計算可以得出骨骼材料試件表面全場位移跟應變，且壓縮方向應變?yōu)樨?fù)值代表試件受到擠壓符合實際情況，然后看位移場可以看到壓縮的位移量。

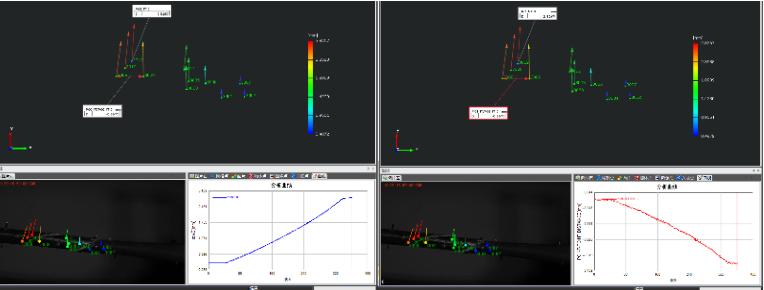

通過骨骼材料表面貼點，三維數字散斑DIC計算分析可以看出關鍵點的相對初始狀態受壓后位移狀態，也可分析點點距來看具體關鍵點的相對變化。解決了客戶只能分析受力前跟受力后的材料變化，無法分析過程變化，且可以分析材料表面任何位置的應變情況。
