一、項目背景
地震作為對人類社會影響最嚴重的自然災害，具有破壞性大、破壞范圍廣、突發性強及防御難度高等特點，常常造成大量的人員傷亡和經濟損失。一旦發生突發性強烈地震，將會在極短時間內造成建筑物倒塌、生命線系統工程破壞及人員傷亡，建筑物的抗震性能總體原則為“小震不壞、中震可修、大震不倒”。
近年來，強震作用下的建筑物倒塌破壞現象屢見不鮮，結構抗地震倒塌性能研究已成為地震工程領域的熱點問題。通過研究混凝土框架結構在地震作用下的最大反應，給出合理的抗震設計方法和抗震構造措施，以減少結構破壞和防止結構倒塌，對框架結構在強震作用下的倒塌演變規律及破壞模式進行研究，對結構抗震設計和最大程度避免震災具有重要意義。
二、測量需求
采用相似材料結構模型實驗的手段，以鋼筋混凝土框架結構為研究對象，通過數字散斑的非接觸測量方式，獲取強烈地震作用下模型表面的三維全場位移及應變數據。
三、原有測量方法
原有解決方案
電阻應變計是過去常用的應變測量方法，在結構表面安裝應變片，受載后結構表面產生微小變形，應變計的敏感柵也隨著變形，電阻相應發生變化，即尺寸變化轉化為電阻變化，將電信號輸入儀器進行分析，從而得到相應應變。
原有方案不足
應變計作為應變測量的工具，存在著貼片過程繁瑣，測量精度嚴重依賴其貼片質量，對環境溫度敏感等問題。
此外，應變計無法進行全場測量，難以捕捉到關鍵位置的變形出現的初始位置，當框架結構發生較大范圍的變形或斷裂，應變計在試件出現斷裂時容易損壞，影響測試數據的質量。
四、新拓的測量方案
混凝土框架結構作為一種各項異性的材料，通常難以預料其破壞特征，精確的力學性能測試十分重要。數字圖像相關（DIC）技術是一種適用于大型結構的位移測量的方法，可用于檢測土木工程中大型橋梁、高層建筑等特定對象。采用新拓三維XTDIC三維全場應變測量系統，可實時采集被大型結構的變形和應變數據，實現從全方位、不同角度觀察裂紋的擴展和演化。
本次模擬鋼筋混凝土框架試驗，需綜合考慮梁、柱、節點等結構變形對結構體的受力特性影響，結合理論分析、模型實驗、數值模擬等手段，對強震作用下框架結構變形特征和抗倒塌性能進行研究，以提高工程結構的穩固性，提升抗震的防災減災能力。
實驗?zāi)Ｐ团c測量?jī)?nèi)容

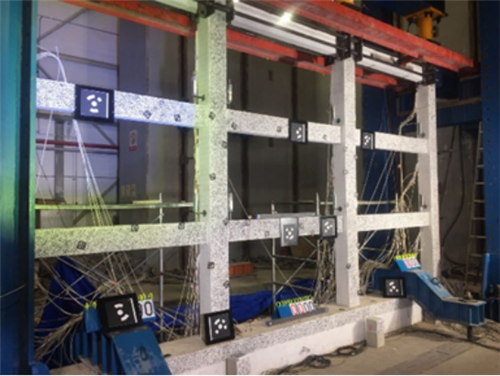

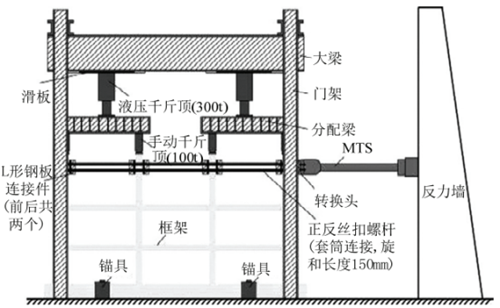

實驗?zāi)Ｐ蜑橐粭?層3跨的鋼筋混凝土辦公樓，整體尺寸約6mX4m。實驗?zāi)Ｐ蜑榭蚣芙Y(jié)構并未加設樓板，為避免載荷累積造成安全隱患，采用豎向組合的加載方式。加載裝置由2個300t液壓千斤頂、2個分配梁、2個100t手動千斤頂?shù)冉M成。布置多個壓力傳感器，確保加載過程中可對載荷進行實時監控及實時補償。實驗中采用應變片測量關鍵點應變，采用數字散斑技術測量全場三維位移及應變數據。
將相機架設到合適的測量位置，加載過程中XTDIC系統相機同步采集數據，通過圖像匹配、三維重建獲取鋼筋混凝土框架結構全場變形數據。
圖：相機架設
采集數據分析

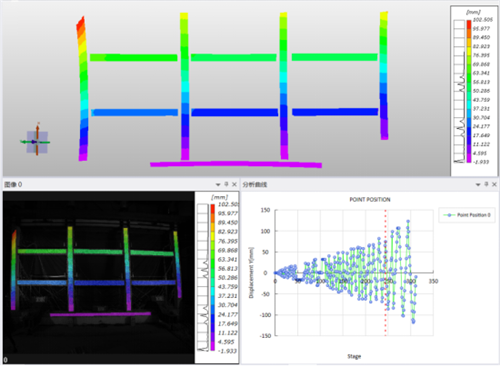

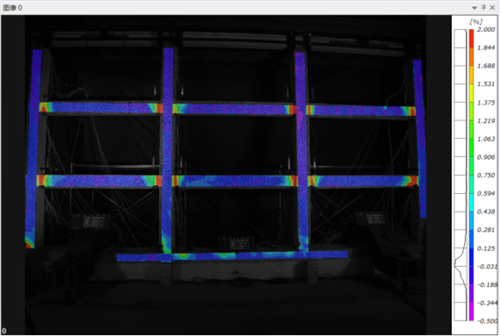

模擬地震波對模型進行加載，使其依次經歷“基本完好、輕微破壞、中等破壞、嚴重破壞、倒塌”五個震動強度階段。通過XTDIC系統軟件對采集數據計算，輸出的三維位移場和應變場。
從實驗結果可以看出，隨著地震波的增大，模型的位移量越大，高度越高位移越大。起初在端部和跨中有輕微彎曲裂縫，隨著結構變形增大，裂縫逐漸增大，出現明顯的應變集中區域。直至出現大面積混凝土塊脫落，本次模擬地震測試實驗結束。
五、測量方案價值
鋼筋混凝土框架結構是我國大量存在的建筑結構形式，建筑物的抗震能力和安全性，不僅取決于結構的承載力，還很大程度上取決于其變形性能和動力響應，也就是說，結構的抗震能力是由承載力和變形兩者共同決定的。采用新拓XTDIC系統非接觸式測量方法對地震作用下結構變形進行測量，可以清晰地記錄結構關鍵位置的變形和裂紋，呈現應力應變集中區域，從而對結構受力變形指標進行快速評估，實驗結果有助于優化建筑結構的抗震設計，實現以強有力的框架構造措施來保證延性設計的工程實施。
