還記得周星馳電影里《功夫》里面火云邪神單手接子彈的片段嗎？果然是神功蓋世，要知道子彈的速度是365.76米/秒！

我們都知道在空氣中躲子彈是不可能的，更別說接了。通過高速相機，卻能看清楚整個子彈發射過程，因為高速攝像機可以做到1秒可以拍攝70000+張靜止圖像。

高速DIC動態軌跡測量

越來越多的需求指向更清晰的高速影像，以便能夠進行更高精度的運動分析。高速攝像機對于高速事件的定性評估非常有用。然而，當使用不適合的處理軟件從圖像獲取定量數據時可能非常繁瑣。

新拓三維XTDIC-STROBE三維動態測量系統，通過分析基于樣品表面的散斑圖案，其捕獲全視場數據并測量局部應變區域就變得更加容易。作為位移軌跡測量的關鍵點，XTDIC-STROBE還集成了標志點追蹤功能。

XTDIC-STROBE三維動態測量系統可搭配國內外主流品牌廠商高速攝像機使用，幀率從1000 幀/秒到超100萬幀/秒的速度的超高速攝像機，XTDIC-STROBE系統都能與之搭配進行精確的極為快速的運動軌跡分析，廣泛應用于包括（但不限于）碰撞測試、安全氣囊展開、振動分析、高速旋轉姿態、鳥撞試驗、彈道試驗、爆炸試驗、跌落試驗、Hopkinsen（Kolsky）桿測試、斷裂力學研究等。

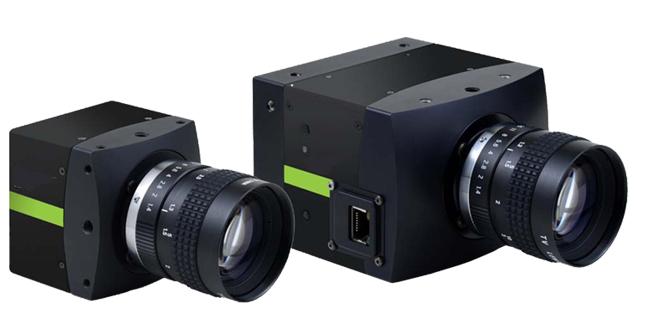

什么是高速攝像機？

數字成像技術發展迅猛，除了分辨率之外，數碼相機的成像速度對于許多成像應用都非常重要。通常，如果數碼相機提供至少1000 幀/秒的成像速度，則將其歸類為高速攝像機?？蓪崿F(xiàn)的最大成像速度在不斷提高。目前，可以使用最大可實現的幀速率高達每秒數百萬張圖像的相機。

許多國內外品牌高速相機都配備了允許裁剪的成像芯片。裁剪可以降低圖像分辨率，以實現更高的成像速度。

什么是高速DIC系統？

相比于傳統直接測量被研究物體的方法，使用高速攝像機以及相關的專業DIC分析軟件進行光學測量，包括應變、位移、速度、加速度和旋轉等。這種新技術被稱之為數字圖像相關技術（Digital Image Correlation，DIC），隨著該技術的快速發展，已經在許多領域取得了廣泛的應用。

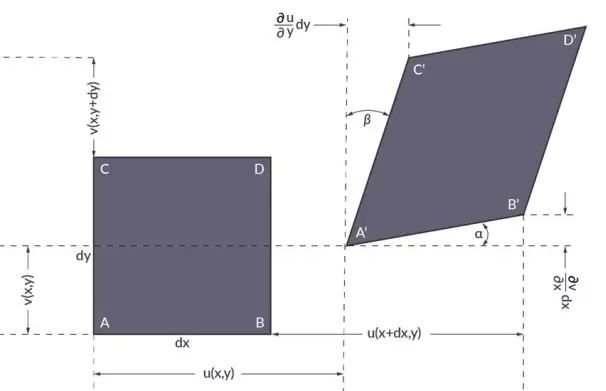

材料發生變形后的位移和形變圖

進行數字圖像相關技術分析時，首先需要將散斑場施加到待檢測的物體上，在施加應力后，攝像機和數字圖像相關技術軟件會記錄和分析散斑場的運動以揭示應變和位移發生的區域。

DIC的分析操作可以利用單個或者多個同步后的攝像機來完成，在不同的角度進行攝像記錄。單個攝像機將獲得一個二維的圖像，可用于分析材料的伸長率、拉伸強度和單平面失真等信息。多個攝像機能夠獲取三維圖像，可用于進行平面振動和失真分析等方面。

數字圖像相關法DIC的使用，該技術明顯優于傳統的傳感器方法。DIC是一種非接觸式的方法，相比于傳感技術，這是一個關鍵的特征優勢，因為傳感器技術會改變物體的位移或變形信息，并且DIC技術能夠提供比傳感器技術更豐富的離散數據點，此外，DIC技術分析更加快速，成本更加便宜，且易于與其他一些技術進行集成整合。

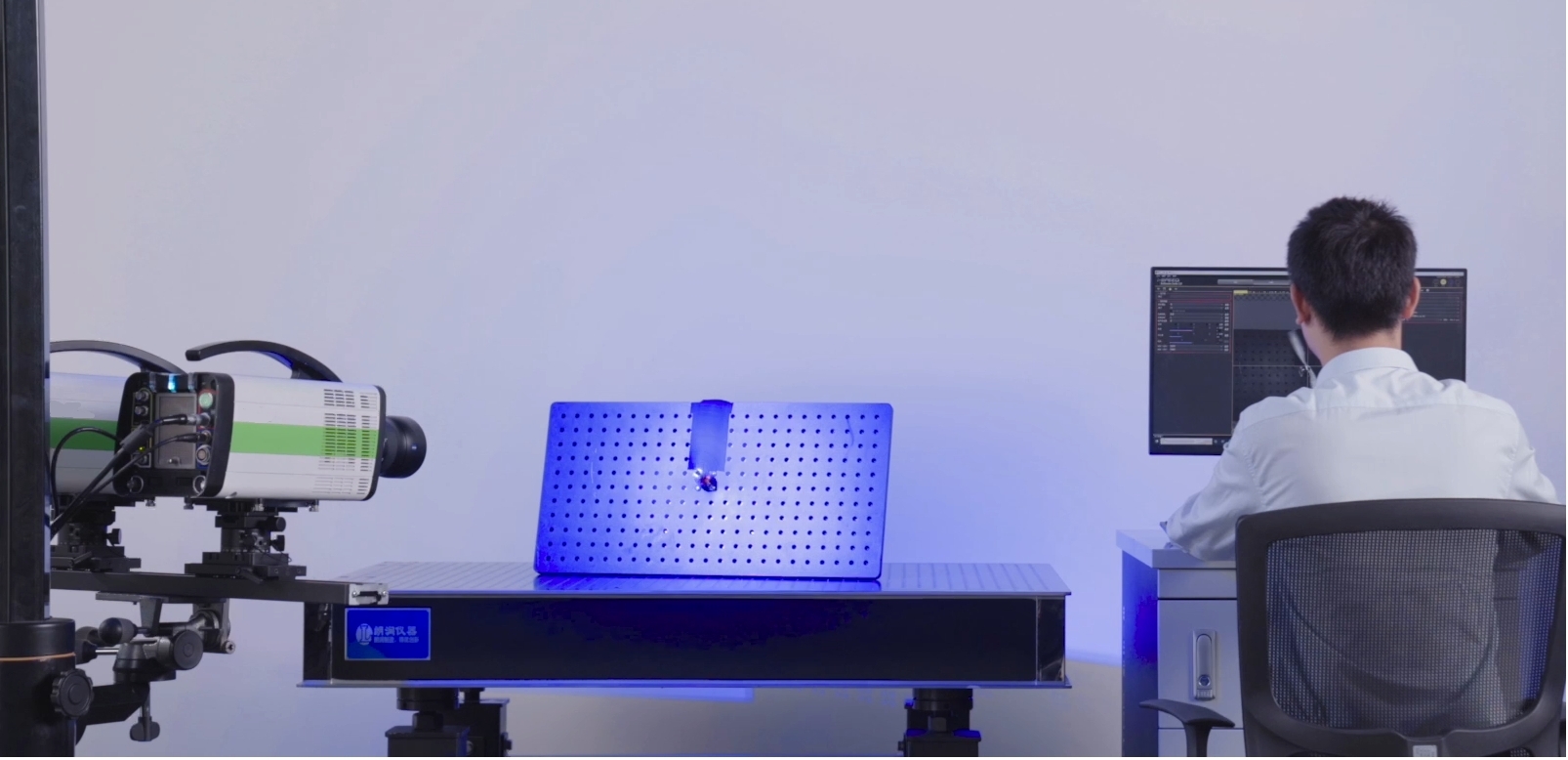

高速DIC系統，即DIC技術與高速攝像機的結合，高速攝像機主要負責采集高分辨率圖像，DIC軟件主要負責對采集的圖像進行分析，用于研究機械測試中3D運動、模態參數、振動和位移軌跡等。因此，高速DIC系統的科研和工程應用價值日益凸顯。

高速DIC測量系統主要用于：

航空航天工業測試（風洞試驗，鳥撞測試，機翼沖擊測試）

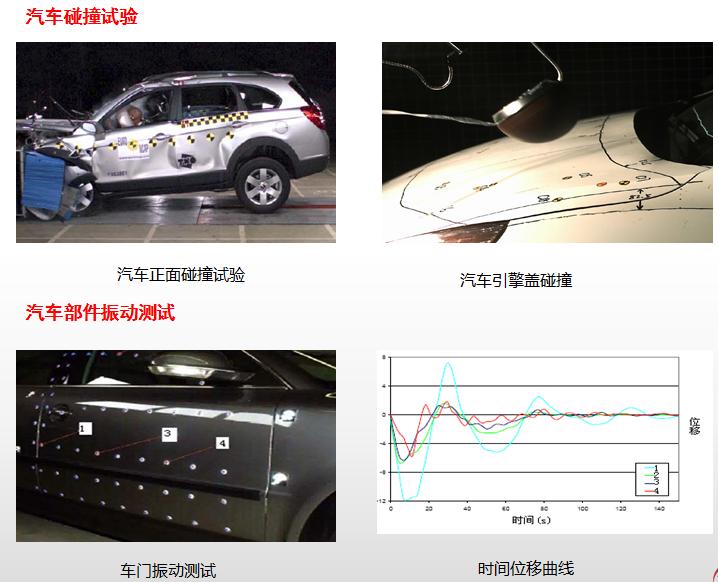

汽車行業的安全氣囊展開測試

部件和結構的振動分析測試（測量直升機旋翼葉片的撓度）

汽車行業的跌落測試，以評估底盤和汽車部件的耐撞性，例如電動汽車的電池托盤

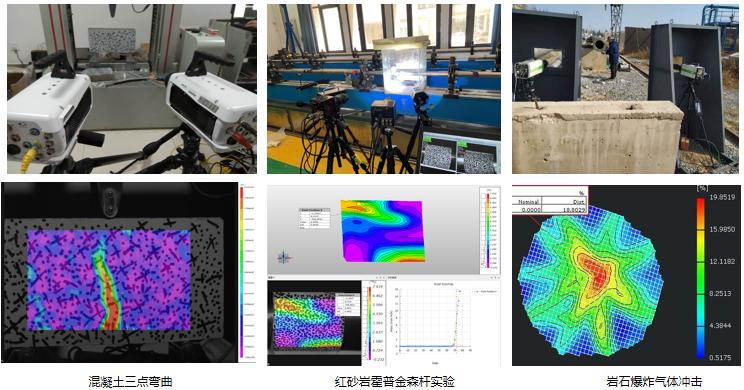

材料的高應變率測試（霍普金森桿測試）

汽車擋風玻璃沖擊測試，汽車碰撞試驗

風力葉片振動測量

發電站大型渦輪的振動

生物力學運動和變形研究

彈道沖擊研究（子彈撞擊防護頭盔或防刺服/防彈服）

驗證理論研究和數字仿真的結果

什么是XTDIC-STROBE三維動態測量系統？

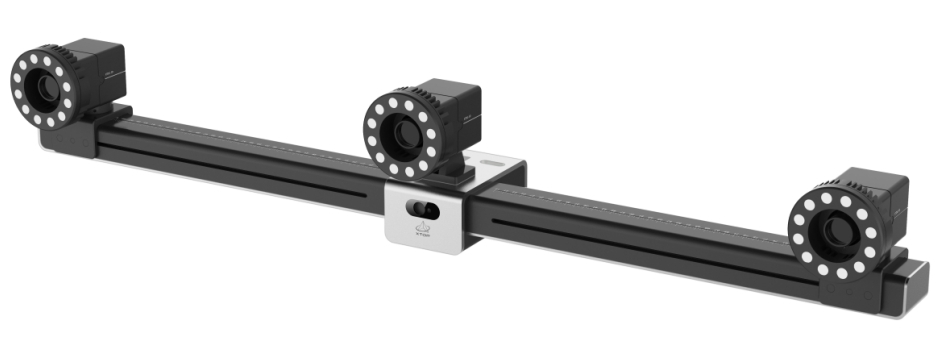

XTDIC-STROBE三維動態測量系統，基于雙目立體視覺技術，結合高速攝像機實時采集被測物體各個變形階段的圖像，利用準確識別的標志點實現立體匹配，重建出物體表面點的三維空間坐標，并計算得到物體的變形量、三維軌跡姿態等數據。

XTDIC-STROBE三維動態測量系統支持從幾十毫米到幾米的測量幅面，根據需求可定制更多測量幅面，測量相機支持低速到高速相機，支持千兆網和Camera Link等多種相機接口，支持1-8個相機的同時標定，可測量全場三維坐標、位移、軌跡姿態、速度及加速度等動態變形數據。

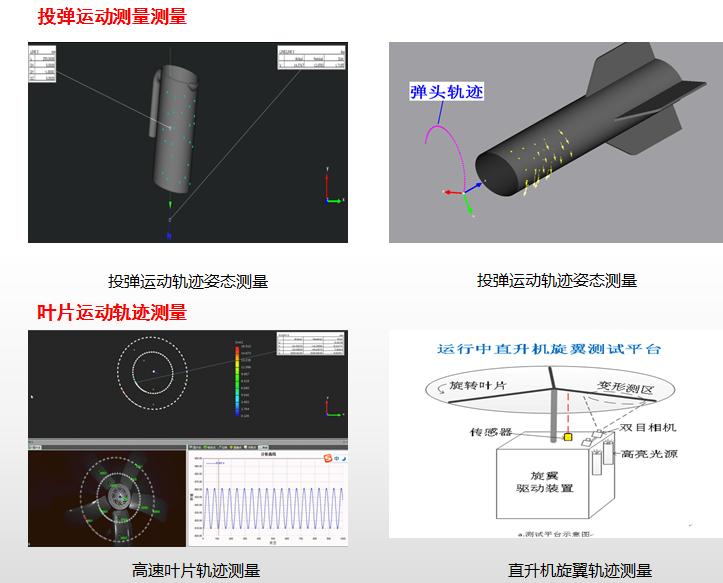

XTDIC-STROBE軟件可以分析應變、位移、速度、加速度、旋轉、角度和角度變化等，捕捉和評估三維空間里的運動和變形，對于振動物體可以進行模態分析，系統可控制高速攝像機出發和圖像采集，可進行多相機外同步觸發型號，支持擴展接口同步測量多個區域的變形、位移。
