隨著汽車、航空航天、國防軍工、機械電子、材料等領域的快速發展，需要對部件及新材料的動態變形及應變分布，進行三維全場檢測及分析，為創新設計和數字化制造提供更可靠的依據。

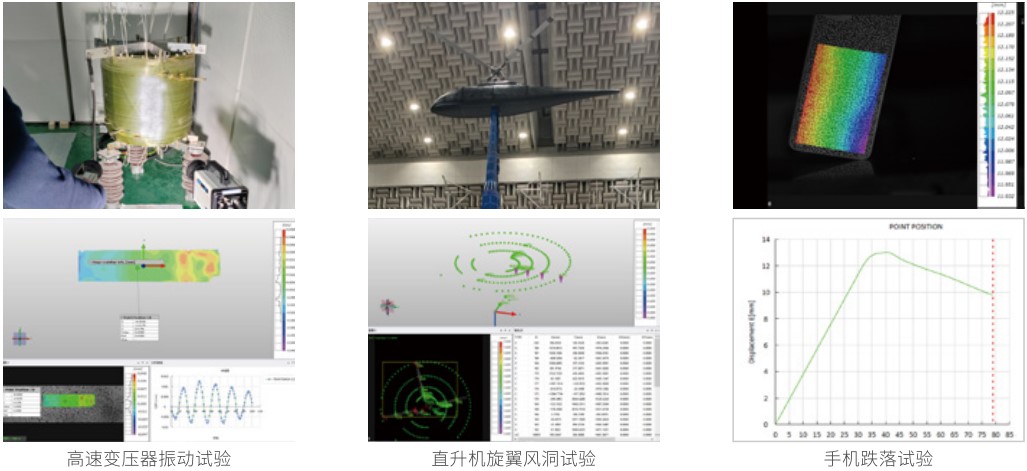

新拓三維DIC三維高速動態產品，高速DIC技術結合高速攝像機進行高速瞬態變形、位移、軌跡姿態測量，該設備面對各行業材料和部件的試驗需求，可實現非接觸、非破壞的方式對試驗對象表面進行三維應變和位移分析。

XTDIC-STROBE三維動態測量系統

非接觸全場三維坐標、位移和變形測量

XTDIC-STROBE三維動態測量系統，基于立體視覺技術和圖像特征識別技術，可實現不同速度的變形測量、位移追蹤、軌跡測量，輸出關鍵點速度、加速度數據，用于研究分析運動過程。XTDIC-STROBE具有結構堅固、工藝穩定、操作簡單等特點，在工業和科研領域應用廣泛。

技術特性

? 高至4500fps@30萬

? 追蹤精度0.01px

? 海量目標同時追蹤

? 三維坐標、位移和變形測量

? 速度和加速度測量

? 6-DoF 軌跡姿態測量

? 特征跟蹤和匹配跟蹤算法（標記點，編碼點，十字標等）

? 手動，半自動，全自動跟蹤

? XY/XT/多軸多窗口圖表，三維軌跡顯示

? 鎖相環技術，尤其適合圓周運動跟蹤，可追蹤亞音速目標

XTDIC-STROBE三維動態測量應用案例

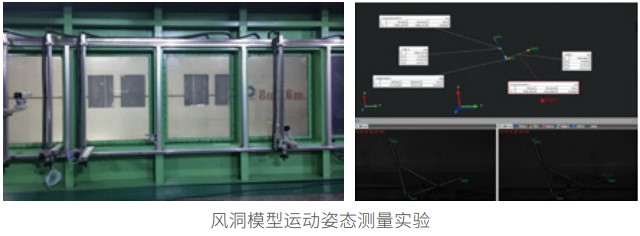

風洞多測頭開口旋翼測試

? 雙測頭旋翼角度測量（翼尖達到亞音速）

? 利用鎖相環相移拼接完成周期

汽車測試

? 變形，速度，加速度

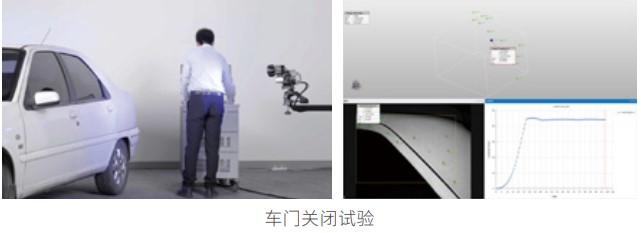

? 車門關閉試驗

? 引擎蓋關閉試驗

? 風洞動態行為測試

XTDIC-SPARK三維高速測量系統

高速/超高速非接觸全場坐標、位移、變形、應變測量

XTDIC-SPARK三維高速測量系統，可直接控制高速相機采集，或從外部導入圖像序列或視頻，通過參考點和時序信息計算追蹤點的位移、速度、加速度等數據。系統基于時間面板可呈現目標的所有狀態數據，包括數據表、曲線、三維軌跡和姿態等。

XTDIC-SPARK系統特別適合高速跟蹤測量，可逐幀同步記錄外部的加載或位移數據信息，實現高速或超高速等極端試驗的非接觸全場動態應變測量。

技術特性

? 超過100萬幀的超高速測量

? 跟蹤精度高達 0.01px

? 海量目標同時追蹤

? 支持多種格式圖像或視頻導入計算

（AVI、TIFF、BMP、JPEG、MPEG2、CINE等）

? 2D、3D坐標，位移，變形，應變

? 角度、速度、加速度；6DoF軌跡姿態

? 偏差比對CAD/FEM

? 材料力學實驗（沖擊，碰撞，模態等 ）

應用案例

材料性能測試

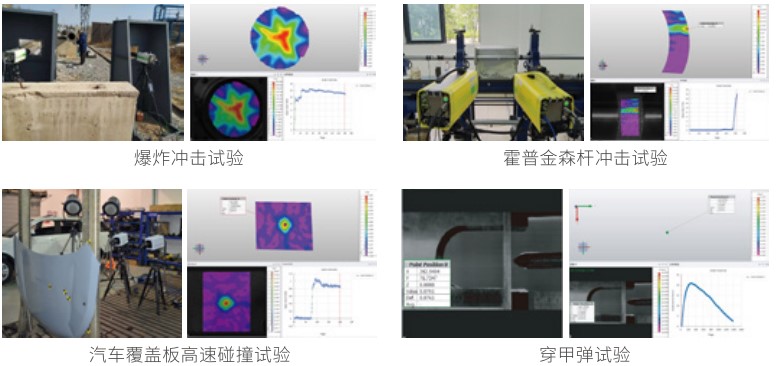

? 沖擊試驗（霍普金森）

? 彈丸沖擊

? 尾噴點火瞬時振動

? 機翼載荷下振動模態

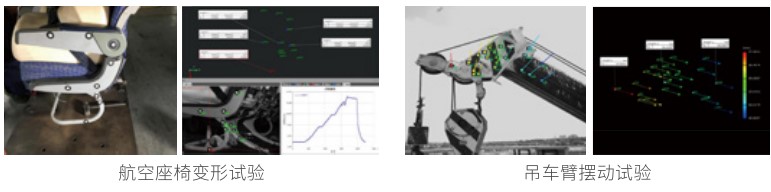

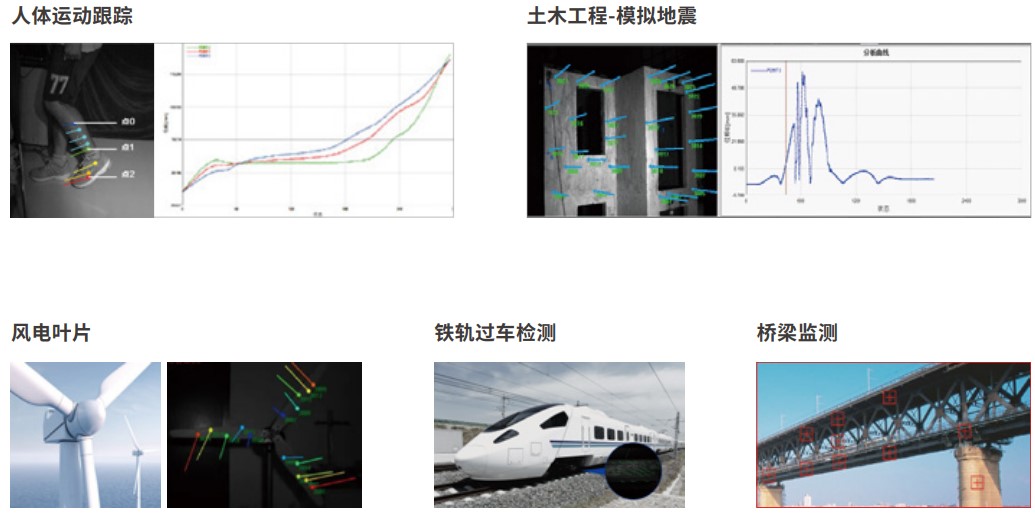

軌跡姿態跟蹤

? 汽車碰撞過程測試

? 彈道軌跡姿態6DoF

? 高速風洞試驗

? 跌落試驗

新拓三維XTDA軟件

?基于標記點、特征點的運動測量分析

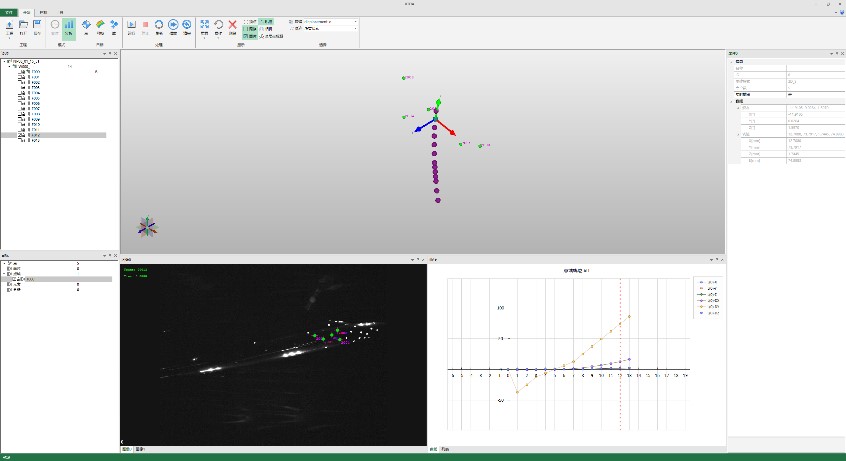

?運動參數分析及6-DoF軌跡姿態測量

?高速實時多模式追蹤計算
