1、背景介紹
“十四五”規劃中明確指出要實施高鐵工程、高速公路、護坡堤岸、橋梁隧道等公共基礎設施安全加固，穩步提升工程抗震防災能力。
現如今，大量高鐵工程、高速公路、護坡堤岸、橋梁隧道等巖土工程建在西南部的強震區，巖土邊坡的地震穩定性問題日趨突出。邊坡動力響應規律和破壞機制的研究作為邊坡動力穩定分析的基礎，是重要的先決條件。
研究區地理位置和地形特征剖面圖
2、研究?jī)?nèi)容
地震作用下的邊坡動力響應機制和穩定性的研究，采用物理模型試驗方法中的大型振動臺模型試驗，可以模擬地震波直接作用于邊坡的整個過程。
采用新拓三維XTDIC三維全場應變測量系統，高速DIC方法搭配兩臺高速攝像機，對振動臺加載模型邊坡的破壞過程進行直觀的觀測。振動臺模型試驗以其試驗規模較大、可實時再現震害現象和可操作性強等優勢，被認為是目前探尋邊坡震害機理最理想的研究手段。
振動臺試驗
振動臺最大負載為4.0×104 kg，滿載水平向和豎向加速度分別為1.5 g 和 1.0 g，滿載峰值水平速度為 1.5 m/s、豎向速度為 1.2 m/s，最大水平位移和豎向位移分別為 300 mm和150 mm。
本次高速DIC測試試驗，選取汶川地震中近斷層臥龍臺站記錄的強震東西向（E?W）分量，作為振動臺臺面輸入的動力荷載，試驗激振加載方向?yàn)樗?X 向，輸入的 X方向地震波可以看作是水平剪切波。

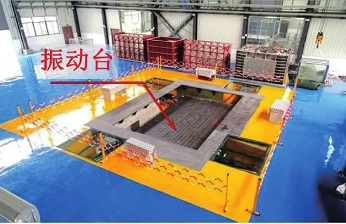

振動臺系統
高速DIC方法-坡體模型
試驗工況加載過程中，通過高速DIC方法，高清攝像機實時記錄邊坡模型的響應狀態 。 基于光學測量 技術的三維數字圖像（XTDIC）系統追蹤地震荷載作用下邊坡的位移。
新拓三維XTDIC三維全場應變測量系統搭配兩臺分辨率為200萬像素的高速攝像機，采集頻率為50 Hz。XTDIC三維全場應變測量系統基于雙目立體視覺技術，使用兩臺高速攝像機采集物體變形各階段的實時圖像。通過對坡面標記點的準確識別，實現標記點的立體匹配，利用編碼標記點重建表面點的三維坐標和位移，計算邊坡在多期地震作用下的變形過程。

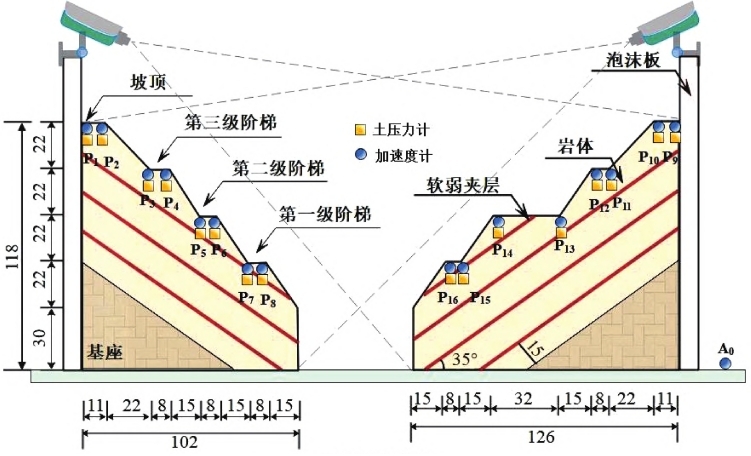

試驗方案和高速DIC監測方案圖
3、試驗結果和分析

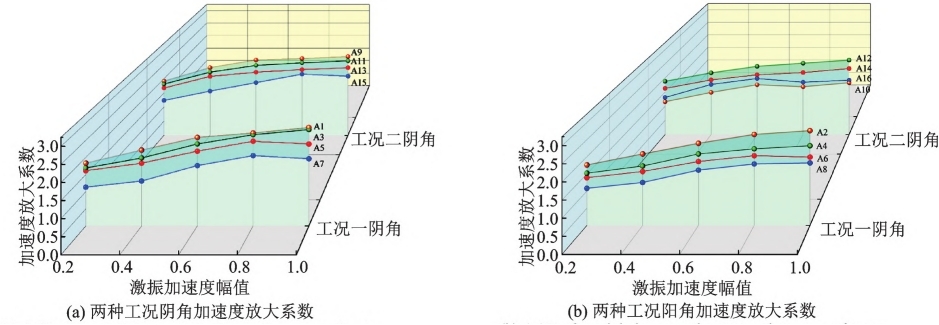

加速度放大效應分析
地震慣性力是導致邊坡變形失穩的重要原因，研究加速度的變化規律是評價邊坡動力響應的基本指標。
另外，不同的坡面形態影響地震波在坡內的傳播規律，進而產生不同的地震動響應。高速DIC方法采集圖像與分析表明，均勻平臺寬度的邊坡具有較強抵御地震破壞的能力。

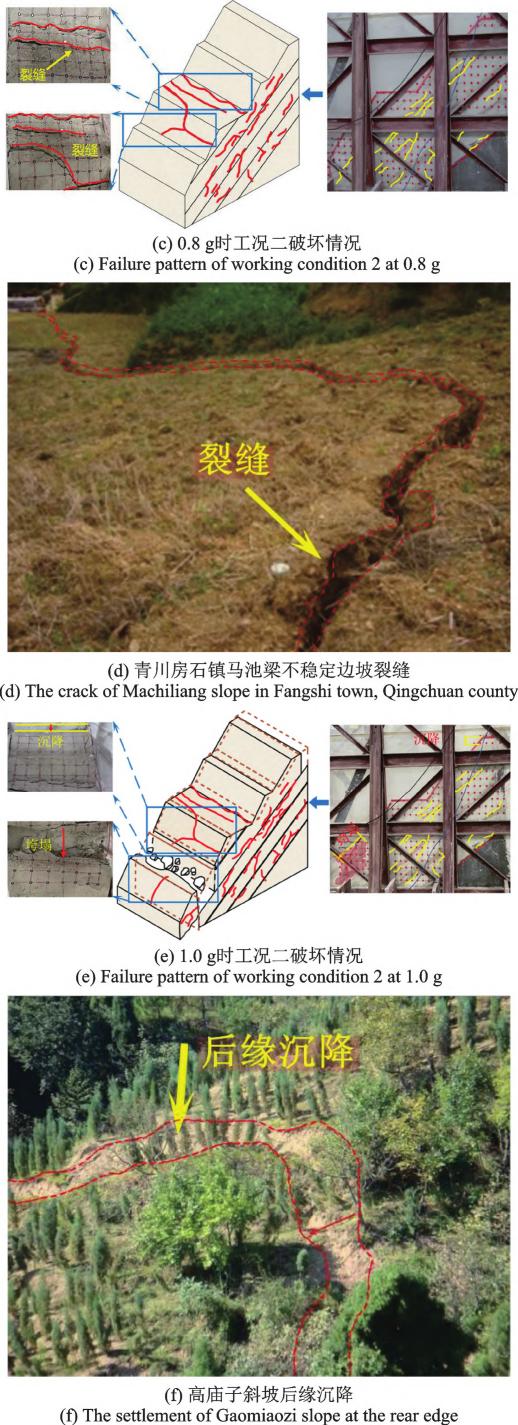

模型破壞機理分析
采用新拓三維XTDIC三維全場應變測量系統搭配的高速攝像機采集圖像，DIC軟件分析邊坡隨著地震波加速度增加的變形及破壞過程。將破壞現象分為淺層蠕滑（0.1~0.4 g）、局部拉裂（0.4~0.6 g）、加 速 變 形（0.6~0.8 g）和 整 體 失 穩（0.8~1.0 g）四個發展階段。模型試驗結果顯示，變形破壞模式總體表現為滑移?拉裂式。
4、研究結論
新拓三維XTDIC三維全場應變測量系統搭配高速攝像機，高速DIC方法可對階梯式順層巖質邊坡變形及裂縫演化進行分析，研究在不同激振幅值下邊坡的震裂損傷。
實驗分析表面，均勻階梯寬度的邊坡具有較強抵御地震破壞的能力。根據邊坡變形測量的震裂累積破壞過程，將破壞現象分為四個發展階段，邊坡變形破壞模式總體表現為滑移拉裂式。
案例摘自：【信春雷，成都理工大學環境與土木工程學院，近斷層地震動對階梯式順層巖質路塹邊坡震裂損傷的作用機制】
