數字圖像相關技術（DIC）變形分析由于具有非接觸、精度高、全場測量、實驗設備簡單等優點，在材料力學性能測試領域得到了廣泛的應用。

    然而二維數字圖像相關法使用一個攝像機，只能測量平面內的變形和應變，所以為了實現動態變形檢測中三維變形測量的要求必須進行攝像機的標定。

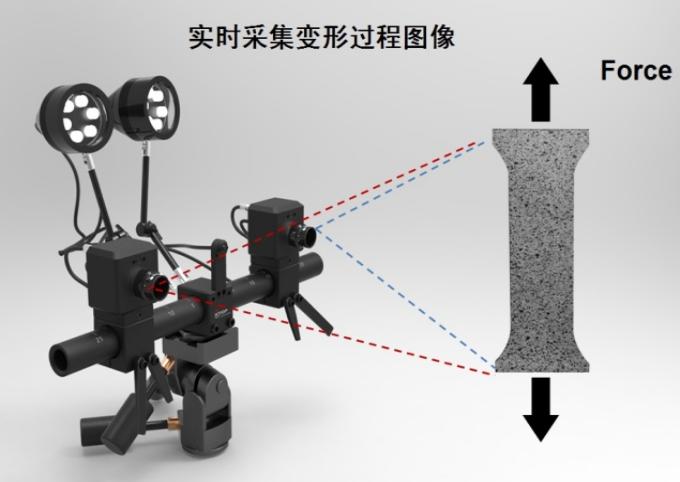

    三維數字圖像相關技術結合雙目立體視覺原理（XTDIC系統），使用兩個攝像機從不同角度同時拍攝變形物體，對于每個狀態拍攝兩張圖片，利用數字圖像相關法進行圖片匹配，然后根據標定好的兩個攝像機的內、外方位參數進行三維重建獲得三維空間點的坐標信息，最后對比變形前后兩個狀態的三維點信息，獲得物體的三維位移場及應變場。

    DIC產品相機標定

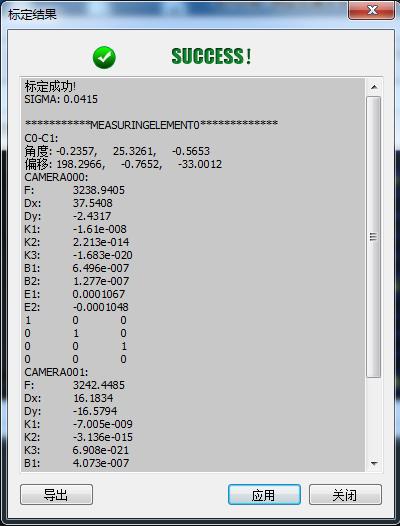

    相機標定是指獲得相機內外參數的過程，DIC產品的相機標定方法是將標識板上兩對標識點的準確距離設為比例尺，用兩個攝像機通過不同方位拍攝標識板獲得圖像數據，識別標識點的三維坐標，采用一定算法計算得到相機的內外參數。

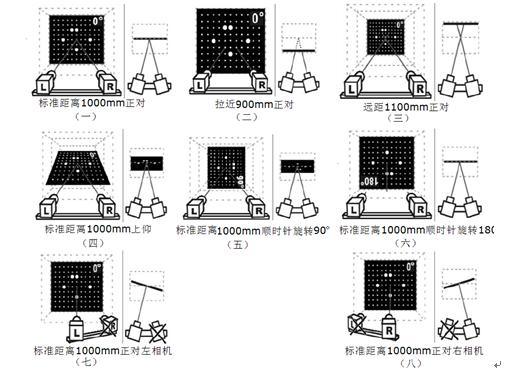

    相機標定是系統計算的前提，只有獲得相機的內外參數，才能精確得到物體點的三維數據。標定算法采用主流的平面模板八步法進行標定，將十字尺放置在標準測量距離下，依次采集其八個不同方位下的圖象，進行標定，完成標定計算。

    DIC產品用于材料拉伸、壓縮測試

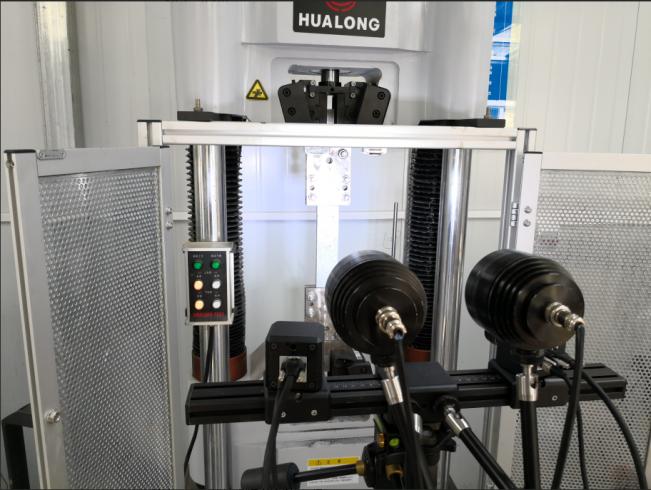

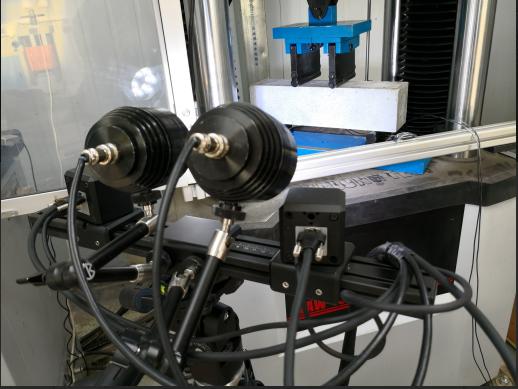

    通過XTDIC全場應變測量系統（DIC技術）分析材料在力學實驗機的作用下受力變形情況，從而得到試樣在整個受力過程中的全場應變情況，以達到對試樣性能進行分析的目的。

    材料力學測試分為拉伸和壓縮兩部分進行，拉伸實驗共處理兩件，其中一件為試樣正面觀測，另一件為側面觀測；壓縮實驗共處理一件?，F(xiàn)已拉伸實驗為例進行實驗過程敘述，壓縮實驗與其類同。

    DIC產品用于正面拉伸觀測

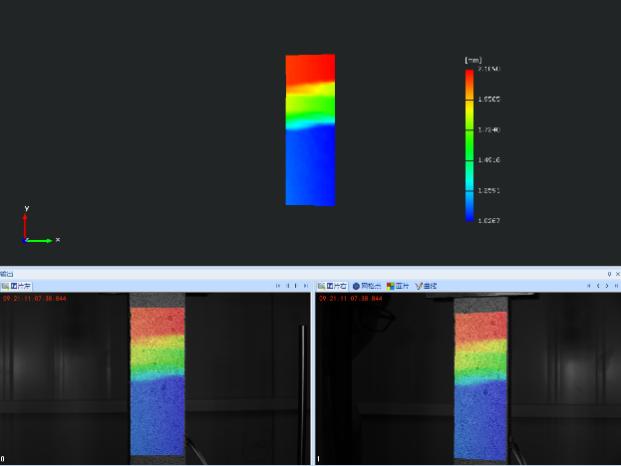

    根據DIC產品工業相機所采集的圖像，在XTDIC系統軟件中框選散斑域，添加“種子點”，完成所有圖片的分析計算，最終的得到拉伸過程的位移場和應變場云圖。

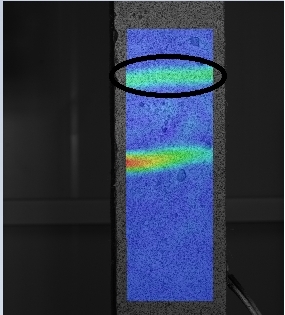

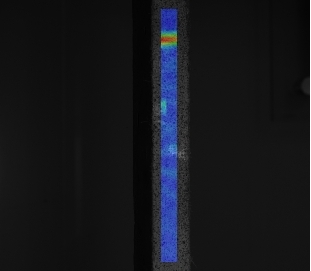

    第一條出現及裂縫寬度發展分析如下圖所示；第二條出現及裂縫寬度發展分析如下圖所示，第二條裂縫在最后未發生斷裂，裂縫寬度會出現一個小的回彈。

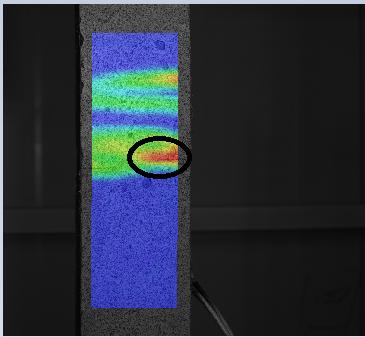

    第三條出現及裂縫寬度發展分析如下圖所示，最終與第一條裂縫聯合發展直至斷裂，具體可參見excel數據表格中變化量一欄。

    DIC產品用于材料側面拉伸觀測

    根據所采集的圖像，在XTDIC系統軟件中框選散斑域，添加“種子點”，完成所有圖片的分析計算，最終的得到拉伸過程的位移場和應變場。

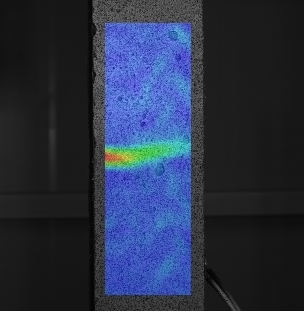

    第一條出現及裂縫寬度發展分析如下圖所示，最終直至斷裂；第二條出現及裂縫寬度發展分析如下圖所示，第二條裂縫在最后未發生斷裂，裂縫寬度會出現一個小的回彈。

    DIC產品用于材料壓縮測試

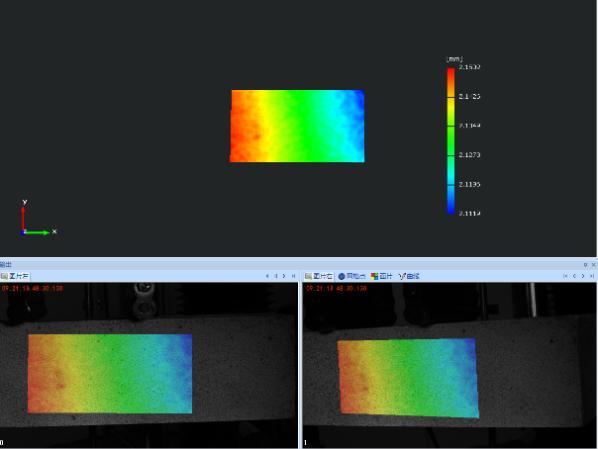

    根據所采集的圖像，在XTDIC系統軟件中框選散斑域，添加“種子點”，完成所有圖片的分析計算，最終的得到拉伸過程的位移場和應變場，如圖所示。
