工業級三維掃描儀，基于雙目立體視覺原理，采用外差式多頻相移技術，實現工業零部件或者被測物表面三維數模重建。

    工業級三維掃描儀通過自動拼接技術，多個角度掃描的點云數據自動拼接成一個三維數據模型，可用于汽車零部件檢測、航空航天工業測量、3C家電零部件檢測、文保文創三維逆向設計及醫學牙科三維模型重建等領域。

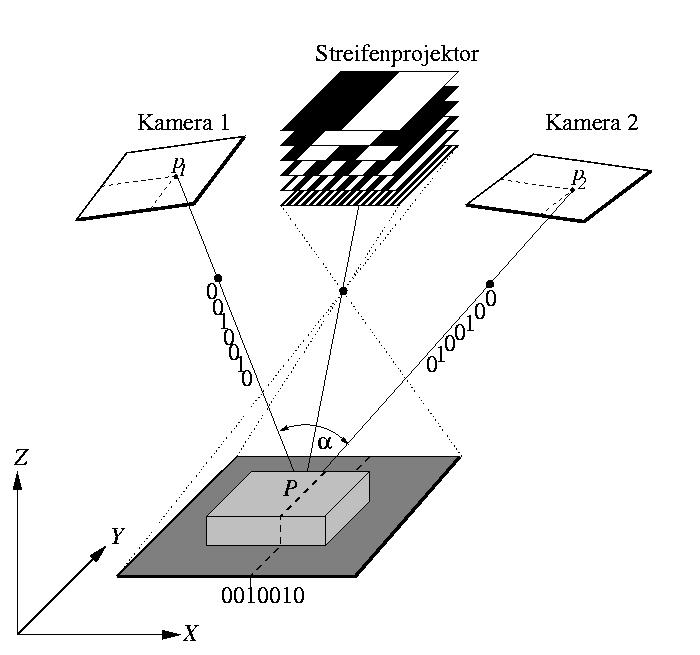

    雙目立體視覺原理投影光柵

    工業級三維掃描儀主要由測量頭、控制箱、標定板、標志點、計算機及檢測分析軟件等組成，主要功能包括點云掃描采集、點云后處理功能及分析報告功能等。

    工業級三維掃描儀實操過程，主要是相機標定：支持多測頭同時標定，支持外部圖像標定；對于反光或者黑色物體，需要噴顯像劑。

    工業級三維掃描儀掃描流程為：

    1、工件進行預處理（對產品表面噴涂顯像劑）

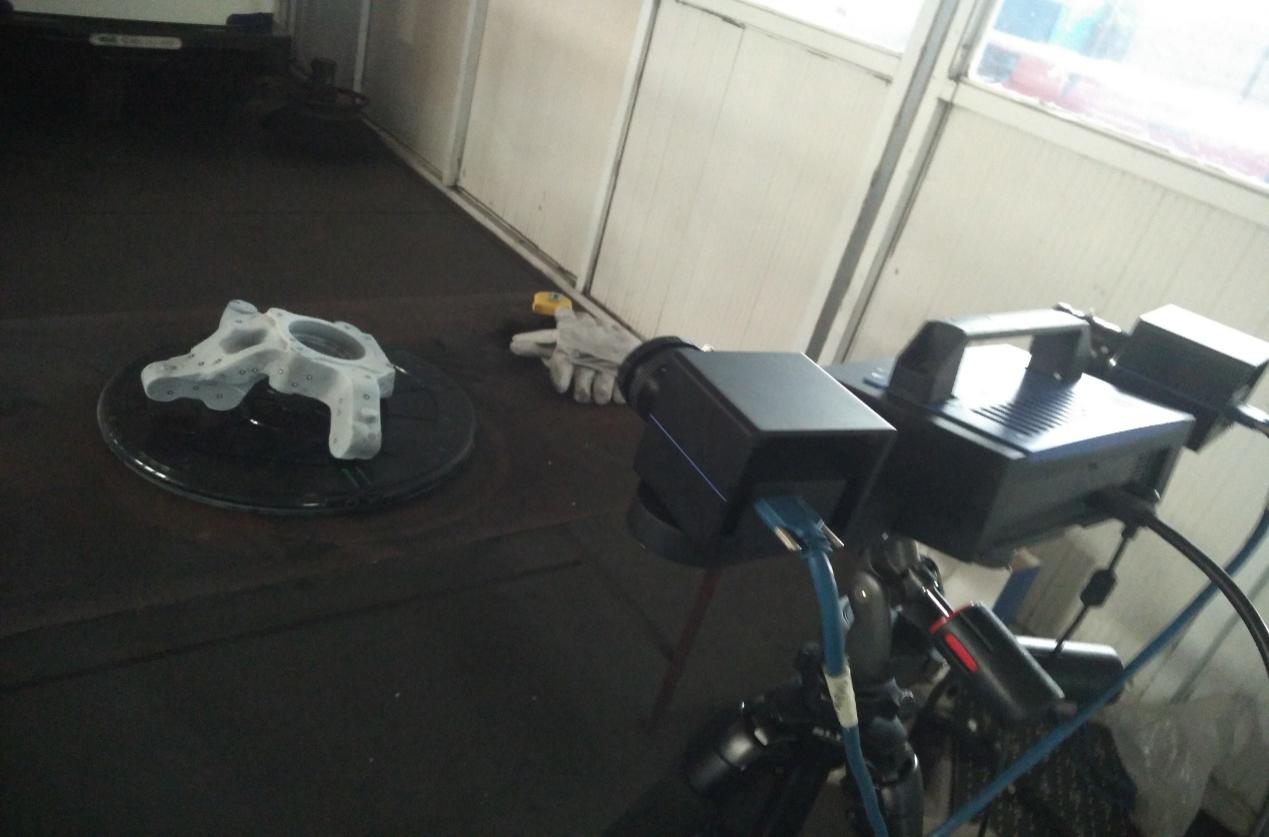

    2、將工件放置于測量場地（一件模具放置于叉車上進行作業，另外兩件放置于旋轉臺上進行作業）

    3、工件粘貼少許拼接點（用于多幅照片拼接，點分布隨機無特定要求）

    4、檢測設備進行標定處理

    5、對工件進行分區域掃描（本次掃描采用加拿大六百萬像素工業相機，點云數據量大點云間距?。?/p>

    6、對數據進行后處理

    工業級三維掃描儀檢測鑄造件

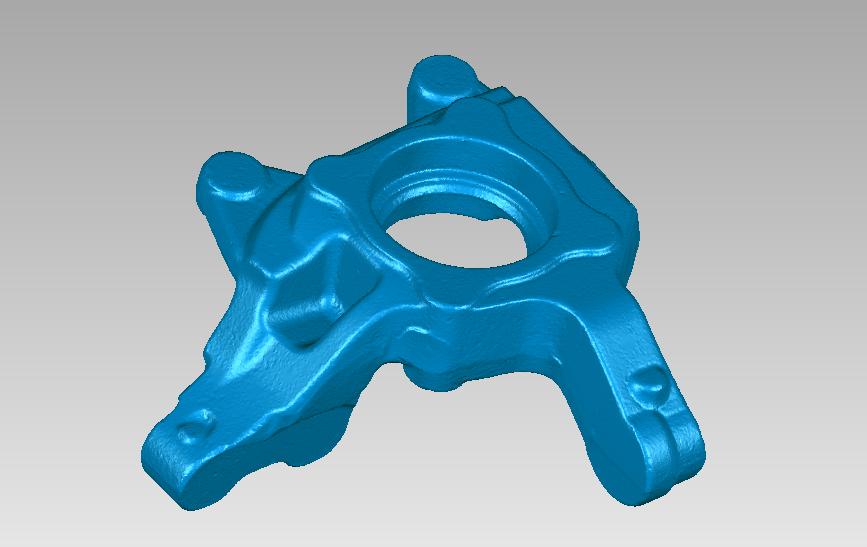

    1、掃描獲取產品點云圖，軟件具備點云去飛點、去孤立項以及高斯平滑等多種點云的自動優化功能。

    2.掃描獲取產品封裝面片圖（可用于逆向反求），支持網格簡化、加密、細分、網格去噪、光滑、貼圖及UV分解等功能。

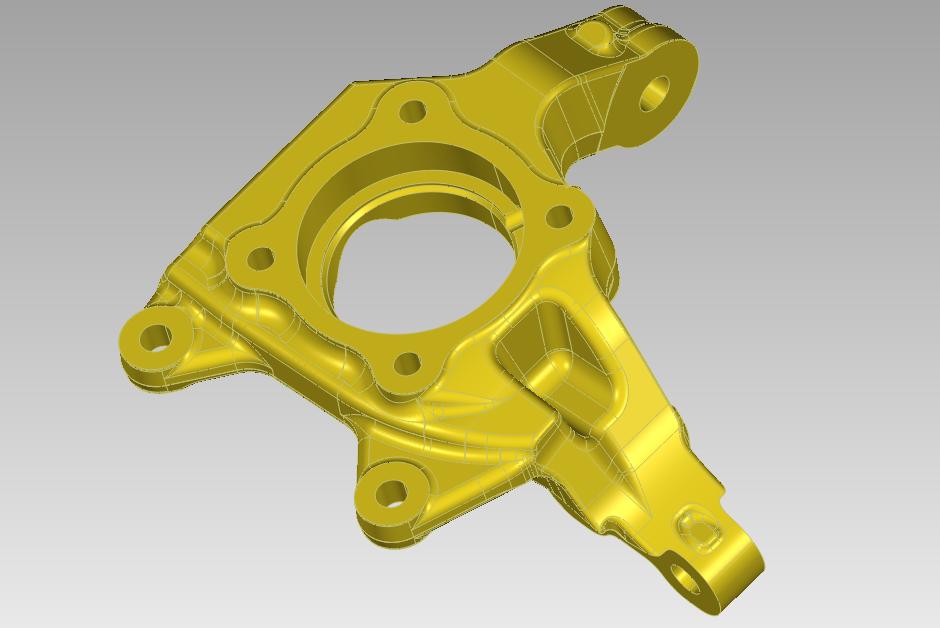

    3.掃描獲取產品數模圖，對于無法掃描和測量的區域，系統可以根據曲率自動完成修補補洞。

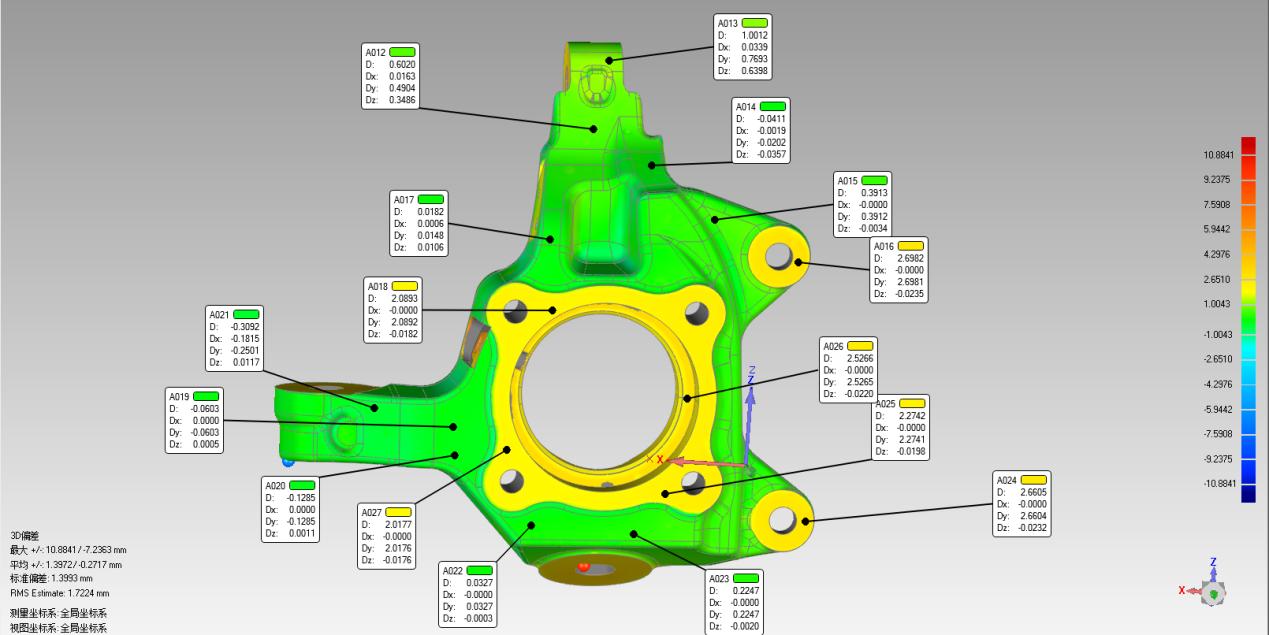

    4.掃描獲取產品點云圖與數模圖比對圖，支持手動和自動對齊，并且顯示對齊色譜偏差。
