焊接機器人因其固定的運行程序，焊接過程穩定，焊縫成形美觀，質量可靠，焊后打磨量較小，大幅降低車間勞動強度。然而，由于與焊接工藝、載荷、邊界條件、材料性質和本構關系相關的不確定性，使用數值方法評估高溫焊接變形不夠準確，對精確焊接變形測量的需求日益增加。

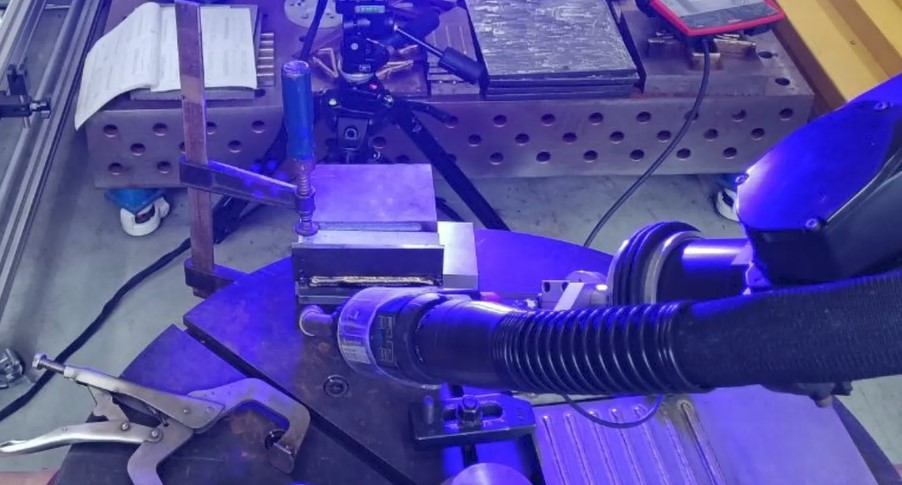

采用新拓三維XTDIC三維全場應變測量系統，基于數字圖像相關DIC技術，對結構件焊接過程中的圖像采集分析，可獲得整個焊接區域的全場應變數據，關鍵點位移數據及主/次應變方向。DIC技術分析數據可以針對性地對焊接工藝、夾具和輔助裝置、零件尺寸等進行有效調整，減輕焊接殘余變形的影響。同時通過測試數據的積累，有助于自動化焊接工藝優化，進一步提升焊接產品質量。

在焊接變形測試實驗中，XTDIC三維全場應變測量系統以其獨特的非接觸、高精度、環境適應性、全場測量等優勢，展現了其在焊接變形測試中的巨大潛力。相較于傳統的應變測量方法，DIC技術能夠捕捉到更為微觀、全面的焊接變形情況，避免了傳統方法可能遺漏的細微應變變化。

高溫焊接變形測量的難題

采用有效可靠的測量方法，分析試板在自動化焊接過程中的動態變形，分析影響焊接變形的因素，并尋求在焊接過程中控制焊接變形的方法具有重要意義。

采用數值模擬方法預測焊接件的焊接變形和應變，一般忽略焊接時的復雜因素，比如焊接變形機理的復雜性、高溫時材料參數的難以測定性等，預測結果一般與實驗結果相差較大。

在實驗測量方面，采用接觸式傳感器如應變計、位移傳感器等傳統的測量方法，不能測量焊接件表面整體的變形場。

在焊縫區域這種高溫短時環境下，變形的速度較快，變形量較大，接觸式測量設備需要耐高溫，測頭的位置不能阻擋焊槍軌跡，因此，難以充分接近焊縫區域，故這種方法使用受限。

DIC技術用于焊接變形測量

數字圖像相關DIC技術可實現焊接變形的快速、準確測量，是評價控制和調整焊接變形效果的理想變形監測方法，DIC技術能夠生成試樣表面細致的應變場分布圖，特別是在焊接接頭等關鍵部位，清晰展示出局部應變集中的情況，在焊接變形領域具有明顯的應用優勢。

非接觸式測量：在高溫焊接等或形變復雜的試驗中，非接觸式測量顯得尤為重要。DIC技術通過捕捉焊接機表面的散斑特征圖像，無需物理接觸即可完成測量，從而保證了實驗數據的準確性和一致性。

實時變形監測：在焊接測試過程中，DIC技術能夠?qū)崟r(shí)追蹤試樣的形變情況。通過分析應變集中區域，研究人員可以迅速調整測試參數，優化實驗設計。這種實時變形監測能力，可大大提升試驗的效率和準確性。

高溫弱相關環境下圖像的匹配

在板件焊接過程中，焊槍產生的亮點使焊接散斑圖像光照不均勻，焊接高溫環境的產生的亮度不均和散斑變色將阻礙散斑的正常匹配。

新拓三維XTDIC三維全場應變測量系統，DIC軟件算法通過在高溫弱相關環境下的匹配算法，對原始圖像采用高斯平滑濾波處理，抑制服從正態分布的噪聲，增強圖像對比度，實現相關計算時圖像子區的成功匹配。

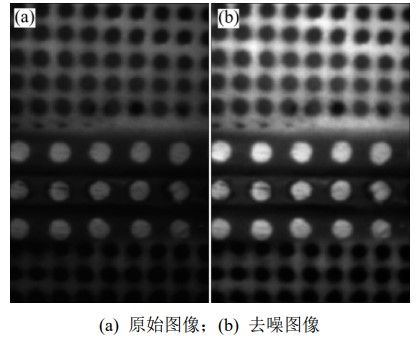

采用高斯平滑處理的前后圖像對比

對應焊點區域散斑的質量降低，仍不利于圖像的相關計算。由于相鄰狀態變形的連續性，DIC軟件采用分步匹配算法，基于相鄰弱相關圖像的相似性，在圖像序列中自動建立基準，采用分段自適應建立基準的方法保證相關圖像能夠正常匹配，將精度損失降到最低。

DIC技術分析焊接變形實驗數據

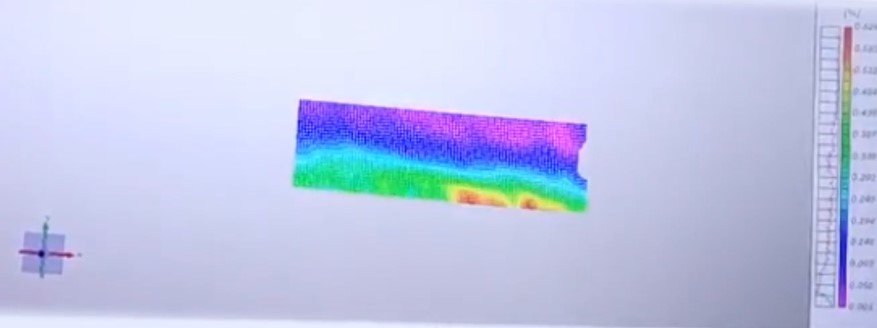

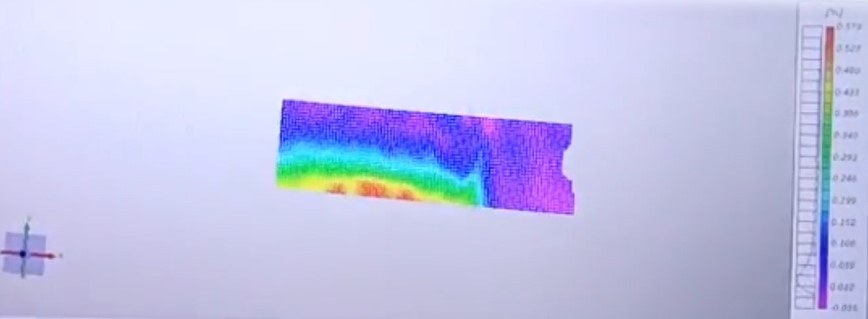

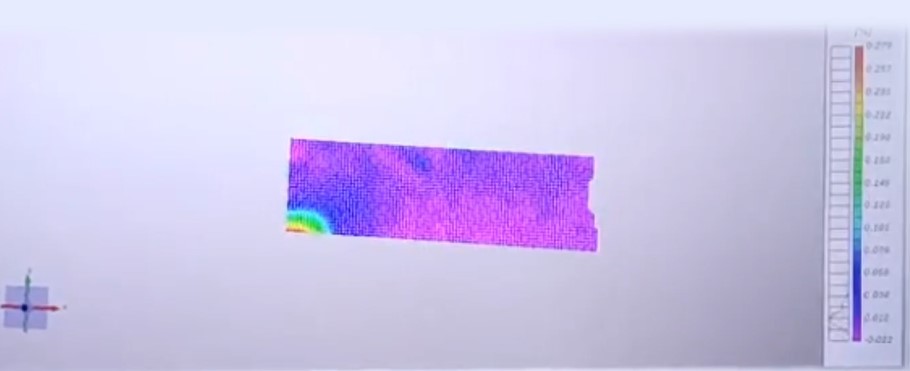

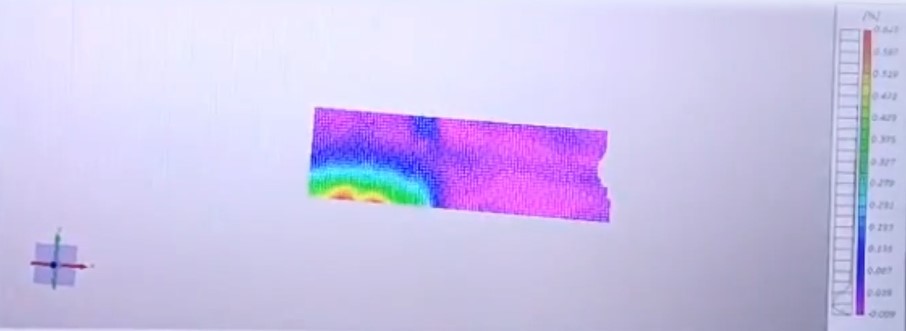

通過數字圖像相關DIC技術獲取的應變場數據顯示，在焊接過程中，焊接變形主要是由于不均勻溫度場導致熱源周圍的金屬運動產生的。

在焊接過程中，接近熱源位置的金屬溫度較高而迅速膨脹，以熱源為中心，距離熱源越遠的位置熱影響越小，產生的熱變形越小，因此，板件自外向內產生擠壓作用；同樣，當熱源離開時，該區域的溫度降低，開始收縮，遠離熱源的區域?qū)λ之a(chǎn)生拉伸作用。

新拓三維XTDIC三維全場應變測量系統在焊接變形測量領域的應用，可克服焊接高溫、高亮現象對采集圖像的干擾，全面獲取板件試樣焊接過程的全場應變數據，分析焊接機械臂的焊接均勻性和焊接質量，從而為焊接工藝優化和材料改進提供可靠依據。
