在現代航空工業中，飛機作為大型、復雜的高精密工業產品，對產品開發與零部件設計制造的要求高。借助三維光學測量技術可以更好地應對飛機復雜曲面、渦輪葉片、產品構型多樣、結構復雜死角等結構特征，為后續的設計、分析和制造提供了準確的數據基礎。

設計優化是航空產品的研發過程中的一個關鍵環節，新拓三維藍光3D掃描技術能夠快速獲取物體的三維數據，并生成高精度的數字模型，完整還原機身和配套設施的結構尺寸，為飛機及其零部件的二次開發和設計改良奠定基礎。

核心需求與挑戰

在航空航天領域，產品開發與設計主要用于以下場景：

老舊零件復刻

退役飛機或發動機的無圖紙零件重建。

進口設備國產化替代的數字化逆向。

設計優化與創新

基于現有產品的性能數據改進氣動外形（如機翼、進氣道）。

輕量化結構（如拓撲優化后的支架）的逆向驗證。

損傷修復與再制造

磨損/腐蝕部件的修復基準模型獲取。

挑戰：

復雜曲面（如渦輪葉片、機翼蒙皮）的高精度還原。

復合材料、高溫合金等特殊材料的3D掃描適應性。

海量點云數據處理與高效CAD模型重建。

三維光學測量技術應用

新拓三維XTOM藍光三維掃描儀，結合條紋投影與藍光技術，可提供快速、穩定且高精度的三維數據，無論是復雜部件的曲面輪廓，還是精密件的細微結構，均能精準呈現，確保數據真實可靠。

XTOM三維掃描軟件還集成了攝影測量功能，可通過拍照、計算獲取工件的全局點，提升大尺寸工業3D掃描全局控制精度。

1、使用藍光三維掃描技術對飛機的各部分結構進行掃描；

2、將獲取的三維數據導入專業軟件，生成CAD模型，為分析模型提供數據支持；

3、3D掃描數據，還可以驗證飛機操作測試中輕量的結構形變狀況，以便于更快完成對飛機生產制造中的優化設計。

藍光三維掃描技術對飛機結構及零部件的逆向設計帶來極大的幫助，使研發人員更好地理解設計理念、技術細節和技術路線，設計模型能夠在航空航天制造全程實現共享，有助于提升航空航天制造效率。

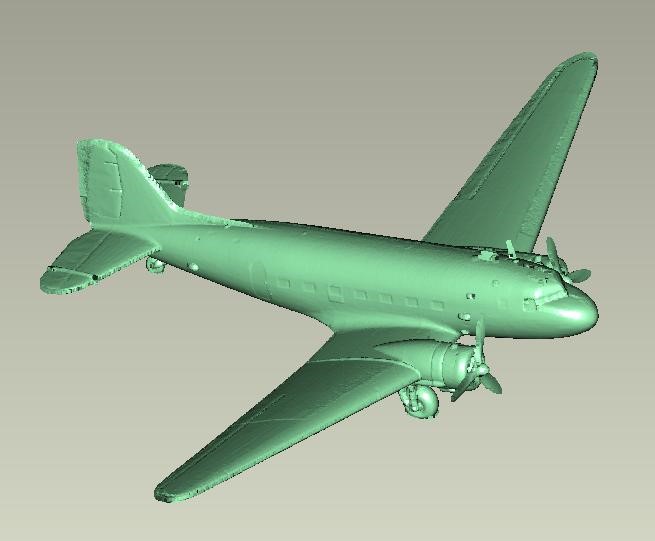

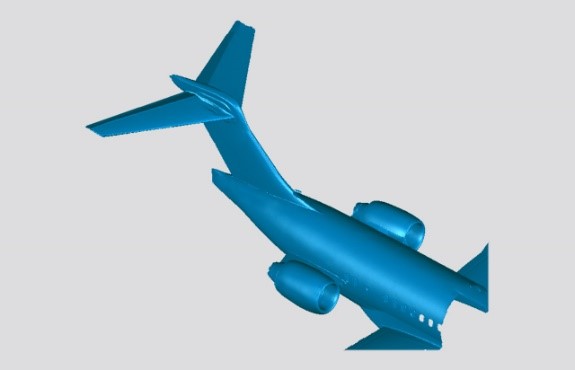

飛機整機及模型逆向設計

在飛機表面粘貼標志點，通過攝影測量系統獲取標志點三維坐標，為3D掃描提供全局拼接點。采用XTOM高精度藍光三維掃描儀，對飛機輪廓進行掃描，獲取三維點云數據，將三維點云數據導入逆向軟件中進行3D建模。

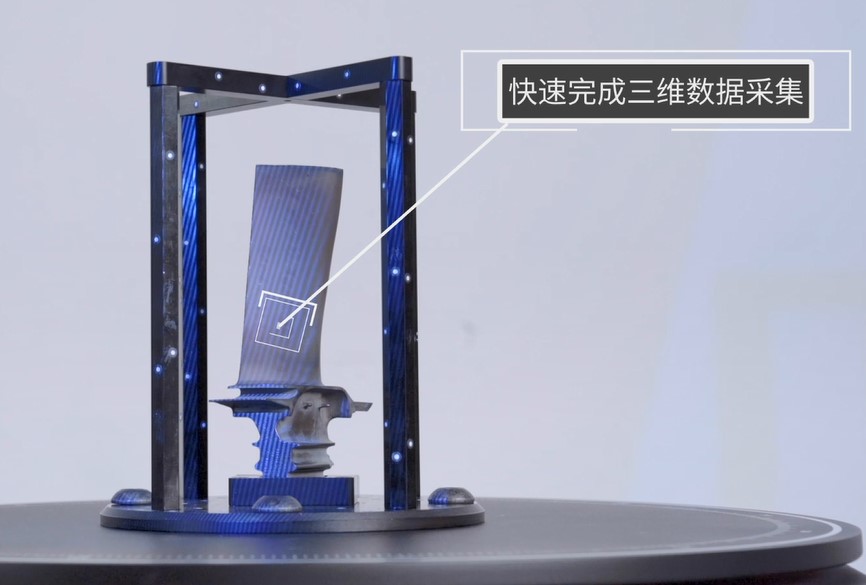

航空發動機葉片逆向工程

渦輪葉片設計持續向更高性能，更長使用壽命和更高燃油效率看齊。隨著葉片型面越來越多樣，裝配組件不同，加上各種復合材料鑄造工藝的融合，渦輪葉片的結構設計日趨復雜。

采用XTOM藍光三維掃描儀，可用于掃描高效獲取葉片全尺寸點云數據，還原復雜翼型幾何形狀，重構葉身曲面與后緣復雜結構特征，特別適合無原始CAD模型葉片3D逆向設計。

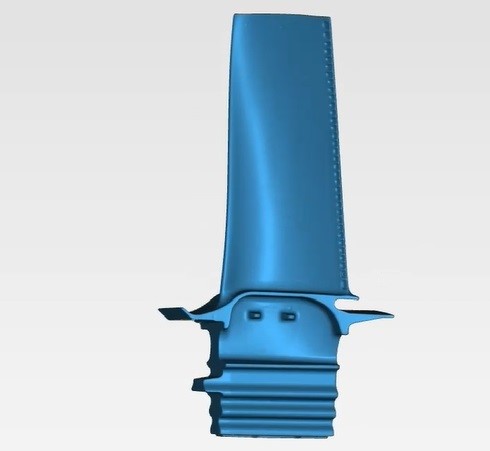

航空葉片3D掃描數據

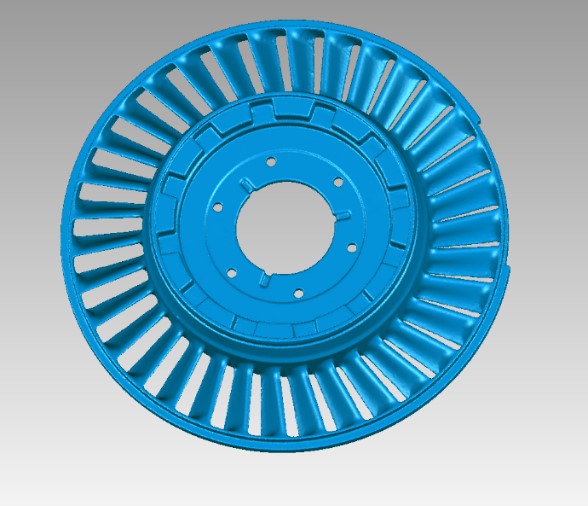

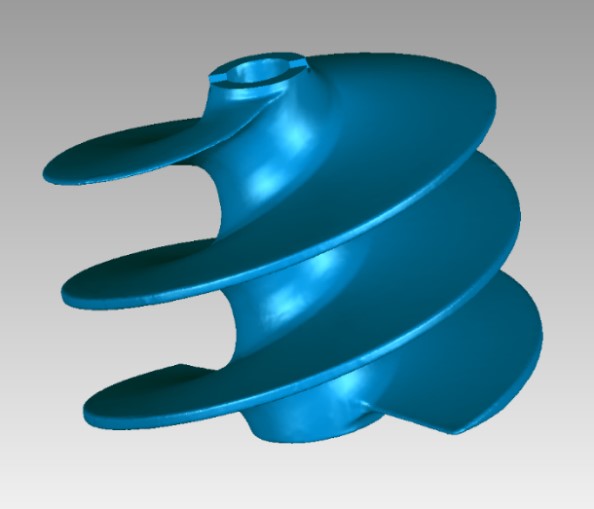

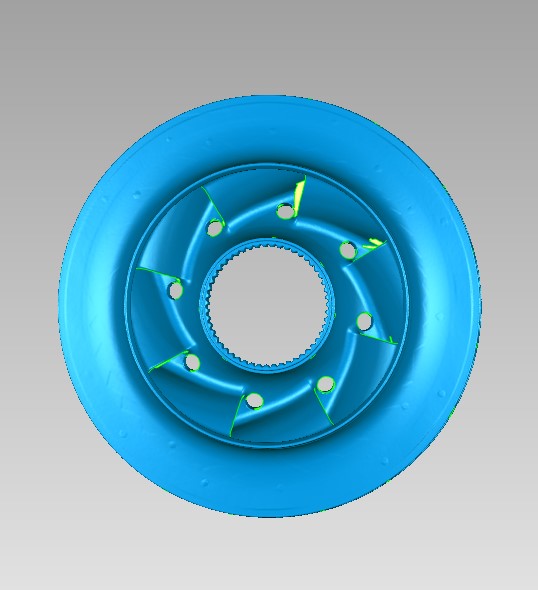

快速捕獲復雜形狀的組件

快速3D掃描組件并生成精確的3D數據模型，無需昂貴的夾具設置，即可快速輕松地掃描復雜輪廓形狀的組件，以支持CAD模型創建、設計迭代記錄和存檔“制造狀態”。

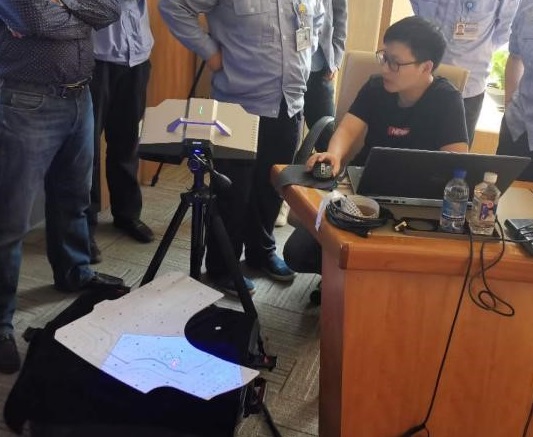

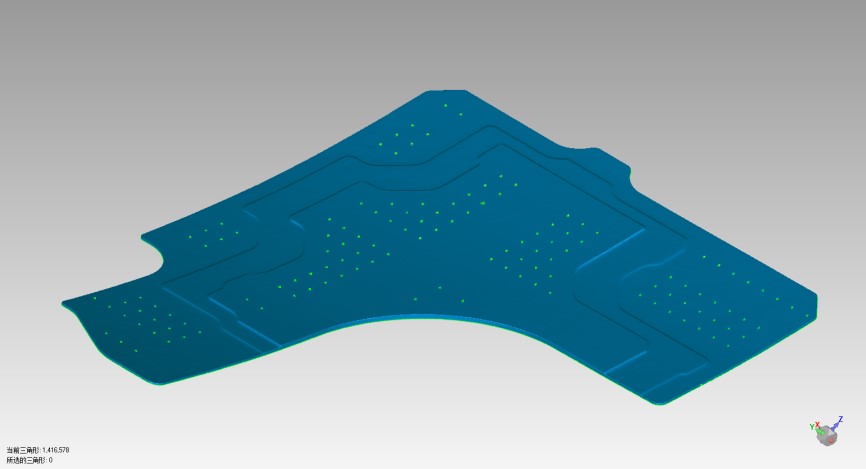

飛機覆蓋件小部件掃描

XTOM藍光三維掃描儀能夠配置為各種尺寸的測量體積，支持對邊緣、圓角和圓形等非常小的特征進行精確的掃描捕獲。

技術優勢與行業價值

精準獲取飛機內外結構的三維數據，通過專業逆向軟件生成CAD模型，為飛機及其零部件的制造、二次開發和設計改良提供全面可靠的數據支持。通過藍光三維掃描技術，可以快速創建和修改設計模型，減少物理原型制作的時間和成本，提高設計效率。

1、縮短研發周期，逆向建模比傳統正向設計效率大幅提升。

2、突破技術壁壘，對于進口設備的結構設計快速仿制與改進創新。

3、降本增效，減少物理試錯成本，如模型修正成本降低。

4、支持創新設計，融合逆向數據與正向設計，加速迭代（如仿生結構開發）。
