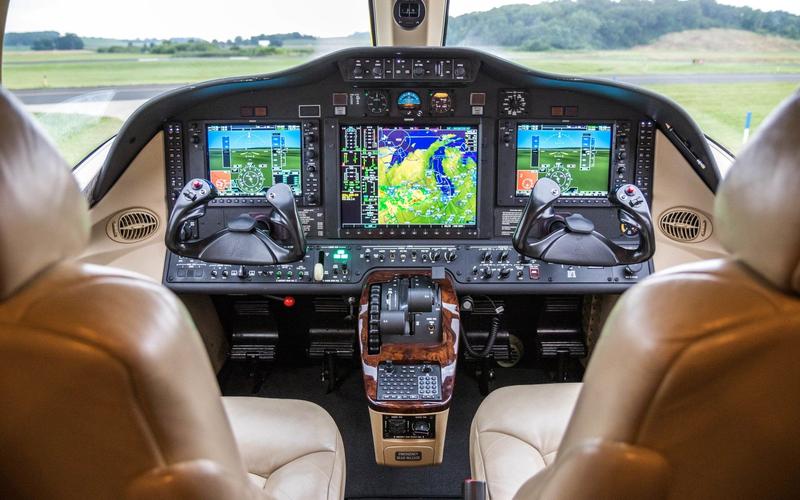

航空業儀表是飛行狀態信息的真實“記錄者”，儀表能夠引導飛行員在各種飛行環境下做出正確的判斷和操作，為安全飛行提供有力支撐。

航空儀表雖然個頭不大，但設計制造要求極為精密。航空儀表橡膠密封件可以起到閥門和單向閥門的作用，其成型和裝配過程中需進行三維檢測，以確保表面平整提升整機的密封效果，確保航空器的安全性和可靠性。

對于軟質的橡膠零部件，如何進行三維尺寸檢測？它的檢測難點是什么？如何保證測量過程工件不變形？不貼點，如何完成正方拼接？接下來為您一一解讀。

1、三維掃描檢測需求

軟質橡膠密封零部件，曲面結構，要求做三維全尺寸檢測

2、面臨的檢測難題

1)橡膠密封件質地柔軟，無法采用接觸式方案進行測量

2)掃描過程中要固定好才不會變形，橡膠軟工件夾持比較難

3)橡膠密封件需要固定且尺寸較小，邊緣數據也很關鍵，不適合在工件上進行貼點進行正反面拼接

3、藍光3D掃描解決方案

經過和客戶溝通交流，我們給客戶制定了解決方案，新拓三維采用XTOM拍照式藍光三維掃描儀對軟質橡膠密封零部件進行掃描，獲取透明橡膠軟工件的三維數據。

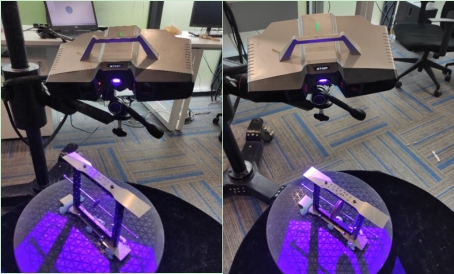

為了使軟質橡膠密封件固定，保證在掃描過程中不會發生形變，新拓三維技術工程師采用了專業的固定支架，并采用特制的夾具進行夾持，固定后才進行三維掃描。

將工件豎直固定在夾具上，并在夾具上粘貼標志點，通過夾具標志點識別到工件正反兩面標志點，以進行后續數據的正反面順利拼接。

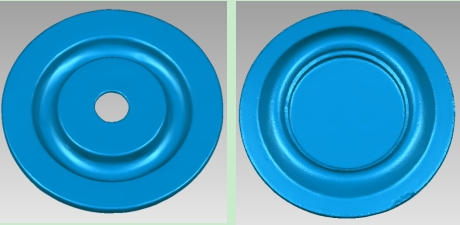

藍光3D掃描采集橡膠密封件點云數據

采用XTOM拍照式藍光三維掃描儀采集點云數據，從掃描結果的3D數?？梢钥闯?，掃描采集了非常密集的點云數據，在曲面和輪廓上保留了大量的細節數據。通過精密的三維掃描，即使是橡膠零部件表面細節的形狀輪廓也能顯示清楚。

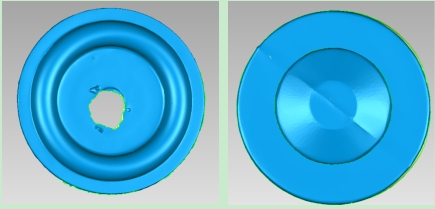

快速掃描小型高度細節化零件3D數據

三維掃描獲得完整數據后，通過將3D數據導入到檢測軟件中，與原始CAD設計圖進行擬合比對，即可快速獲得各測量點位的具體數值。

對軟質橡膠密封件孔徑和孔徑圓心距等進行全尺寸的分析，最終生成詳細的檢測報告。另外任意位置偏差狀況也可以數值化的顯示。

XTOM拍照式藍光三維掃描儀完全可以替代傳統的檢測手段，應用于航空儀表橡膠密封件的質量檢測，生產商也能夠通過檢測結果來驗證零部件加工精度和質量是否滿足設計要求。

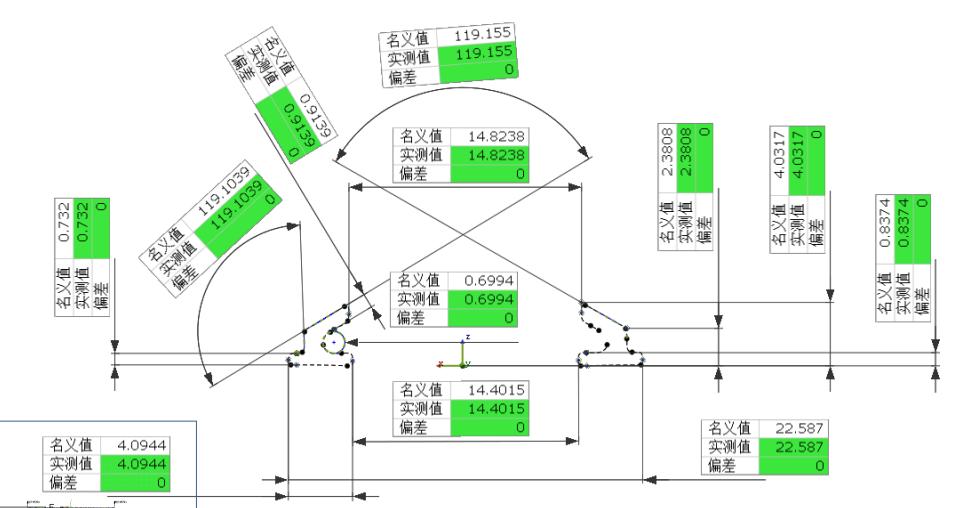

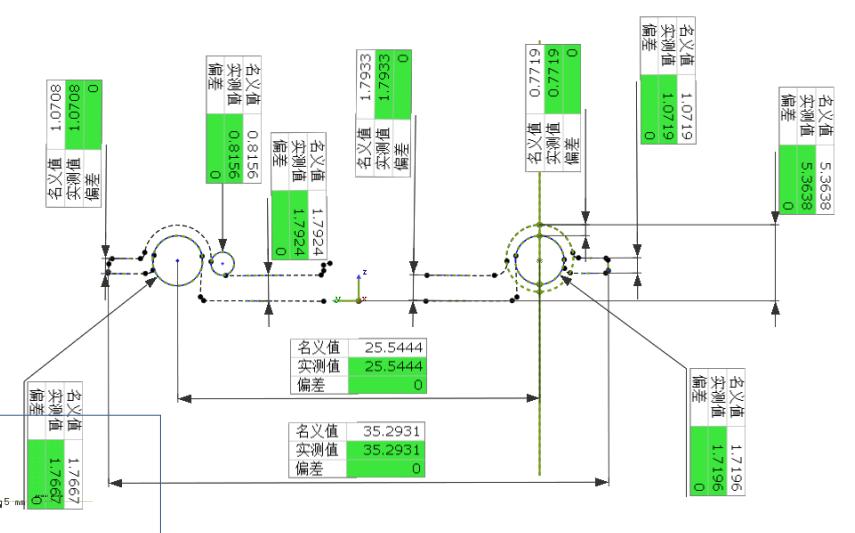

軟質橡膠密封件3D數模檢測對比圖

新拓三維XTOM拍照式藍光三維掃描儀，采用非接觸式測量，可搭配500萬-900萬高分辨率工業相機，可選配多組不同幅面鏡頭，可靈活切換掃描范圍。進行一次三維掃描，直接在檢測軟件中生成需要檢測的數值，不用人工一項項測量，也無需尋找不同的檢具。

XTOM拍照式藍光三維掃描儀憑借其高精度、穩定性、通用性，可以對產品進行全尺寸三維檢測，并可為客戶定制專門的夾具和工裝，為客戶提供完整的檢測報告，解決了自由曲面、軟質橡膠密封件在研發和制造過程中的檢測難題，加快產品上市進程。
