葉片是航空發動機的核心部件，它負責將高溫高壓的氣流轉化為發動機推進力。航空發動機高壓渦輪單個葉片所產生的動力是一輛小型家用汽車發動機的十倍以上。這些葉片必須在極端惡劣的高溫環境下維持正常運轉。因此，渦輪葉片設計和檢測標準嚴苛，以保證性能和效率最大化，從而給飛行安全帶來保障。

新拓三維XTOM藍光高精度三維掃描儀，采用非接觸式方式測量，可全尺寸獲取葉片的葉形和葉緣輪廓數據，檢測型面偏差及缺陷，以檢測葉片形變情況進一步指導葉片矯型，特別適合于精密輪廓、復雜曲面及柔性表面的測量。

飛機發動機葉片檢測

渦輪葉片設計持續向更高性能，更長使用壽命和更高燃油效率看齊。隨著葉片型面越來越多樣，裝配組件不同，復合材料鑄造工藝的融合，渦輪葉片的結構設計日趨復雜，測量難度大大提升。

針對翼型橫截面區域，對齊，葉片輪廓，后緣半徑和葉根部位形狀，需要以無損方式進行測量，這對傳統的測量方法是一個挑戰。新拓三維XTOM藍光三維掃描儀，可用于測量渦輪葉片復雜零件檢測，測量復雜翼型幾何形狀，尤其擅長處理經過熔模鑄造工藝加工的后緣尺寸，這個部位在燎氣輪機中所占面積非常小，測量難度大。

航空發動機葉片藍光三維掃描

傳統測量方式

客戶以往通過三坐標打點測量，或者采用檢具進行檢測，前者只能測得各被測點的坐標值，無法獲取完整型面的三維數據。后者面對不同葉片類型，需要使用不同的檢具，且無法保證每個檢具的精度。

且采用接觸式測量方案，沒有量化的數據或報告來精準指導后續葉片尺寸矯正工作。

三維掃描解決方案

使用XTOM高精度藍光三維掃描儀對葉片表面進行掃描，以獲取葉片表面平整度、凹凸、缺陷等完整三維數據信息，進一步比對理論CAD模型，快速獲取型面誤差色譜圖。

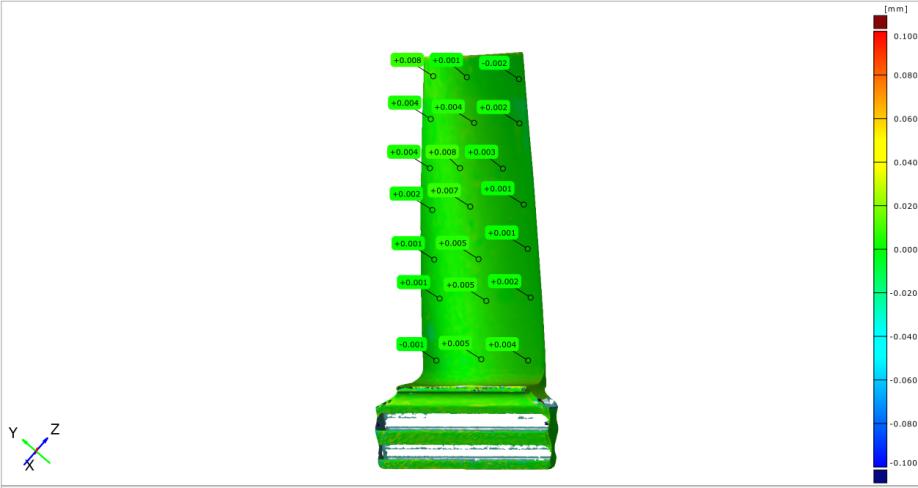

航空葉片藍光三維掃描數據

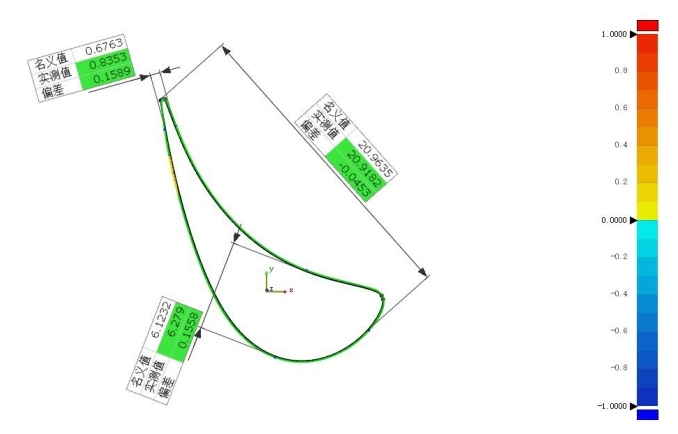

通過專業檢測軟件進行曲面缺陷分析，得到型面尺寸偏差及缺陷內容誤差，如偏差區域的位置、曲面形狀、翼型、后緣尺寸等準確數值。

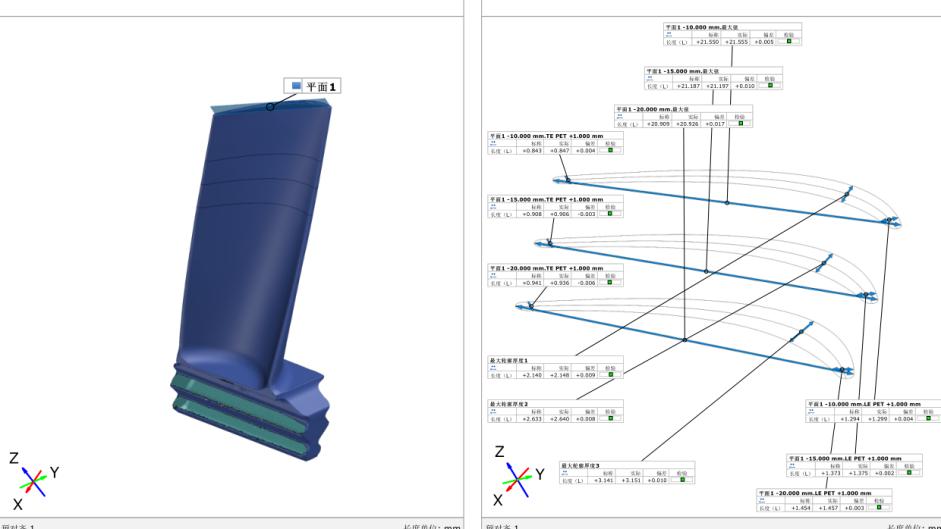

葉片數模檢測對比圖

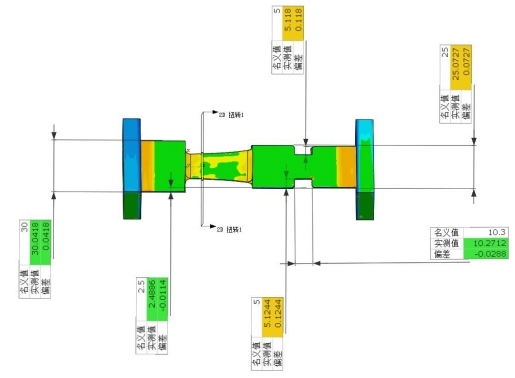

采用XTOM藍光三維掃描儀掃描3D數據，擬合CAD設計文件進行檢測，結合全尺寸偏差數據分析報告，輔助工作人員評估葉片鑄件尺寸偏差情況，并指導進一步加工矯正。

小型葉片三維掃描檢測

目前，大部分葉片為鑄造成型，在鑄造成型后，可能會存在一些形變，需要檢測其是否和設計形狀一致。若不一致，輕則影響機組運轉效率，重則導致葉片斷裂，造成嚴重后果。

以下掃描案例為精密小尺寸葉片，對于檢測的精度要求較高，擬通過XTOM高精度藍光三維掃描儀+全局點拼接的方式，獲取小型葉片點云數據并與CAD圖紙擬合進行形變檢測，以及尺寸趨勢分析。

葉片檢測難題

小型葉片3D建模檢測范圍主要包括：全尺寸檢測、翼型檢測、尺寸偏差趨勢變化檢測等。

葉片型面多由曲面構成，傳統接觸式測量存在測頭干涉、無法檢測完整的型面、難以建立檢測基準、無法分析整個型線的面輪廓度等諸多問題。

藍光三維掃描方案

XTOM藍光三維掃描儀由左右兩個500萬-900萬（可選配）高分辨率的工業CCD相機和中央光柵投影單元組成，采用結構光測量的方式，投射具有相位信息的光柵條紋到葉片表面，左右兩個相機進行同步的測量,可快速、準確獲得高密度三維點云數據。

葉片類精密件，對于邊緣的掃描完整度要求高，XTOM藍光三維掃描儀測量頭可以在任何位置及角度對產品進行掃描測量；通過多角度和邊緣特征掃描，每次單幅掃描數據都可以自動拼接，輸出完成的3D數據文件（STL、PLY、OBJ等格式）。

XTOM藍光三維掃描儀，通過對整個型面區域進行掃描，也可以對內外環相貫面、尾緣槽進行檢測，利用掃描3D數據與CAD原始文件擬合的方式，建立檢測基準檢測，滿足葉片檢測的技術要求。

新拓三維XTOM高精度藍光三維掃描儀，可以選用300萬像素、500萬像素以及900萬像素的工業相機，并可選配小幅面工業相機，在掃描精密復雜零部件、小尺寸工件時更具有優勢，能夠?yàn)榱悴考馁|(zhì)量控制、性能評估及生產加工提供可靠的數據支持。
