混凝土是一種典型的拉壓不對稱準脆性復合材料，由于其復雜的組成和力學機理，對混凝土的變形特征、應變分布和裂縫擴展進行全場測量是一個挑戰。
新拓三維XTDIC三維全場應變測量系統，基于數字圖像相關（DIC）方法，具有全視場測量特性，它通過相機捕獲初始的非變形圖像和隨后的變形圖像，DIC軟件獲得散斑圖的位移并對數據進行平滑處理，利用相關算法計算試件的應變?；跀?shù)字圖像處理規則檢測裂紋的大小、長度、方向等特征。

混凝土壓縮測試難題

分析變形場分布，多采用應變片和線性可變位移傳感器。該方法具有操作簡便、測量準確等優點。然而，傳感器的位置和數量總是受到空間的限制。它只能提供測量區域變形場的均勻分布，難以在細觀和微觀尺度上進一步研究混凝土的性能。

觀測混凝土裂縫特征的方法還有超聲波、聲發射、射線探測、紅外光譜、壓電阻抗、光纖光柵等方法。這些方法難以同時檢測裂紋和測量變形，難以對裂紋進行定量分析。因此，尋求研究變形和裂紋特性的方案變得越來越重要。

非接觸式DIC測量方案

采用新拓三維XTDIC三維全場應變測量系統，對混凝土構件在壓縮作用下的變形場分布及裂縫擴展進行分析。采用混凝土軸壓試驗，研究混凝土在壓縮載荷下的位移、應變和裂紋發展規律。

為深入了解在壓縮載荷下混凝土的變形情況、影響裂紋擴展的主要因素，用于提高其結構的整體抗裂性，改善載荷功能，需研究瀝青混凝土試樣在壓縮試驗中，裂紋萌生及發展規律，以及試件位移場的變化情況。

采用新拓三維XTDIC三維全場應變測量系統，通過非接觸全場測量的方法，對試樣進行壓縮試驗，分析其在壓縮載荷下的變形和裂紋擴展情況，協助研究人員清晰掌握混凝土構件的壓縮力學性能。

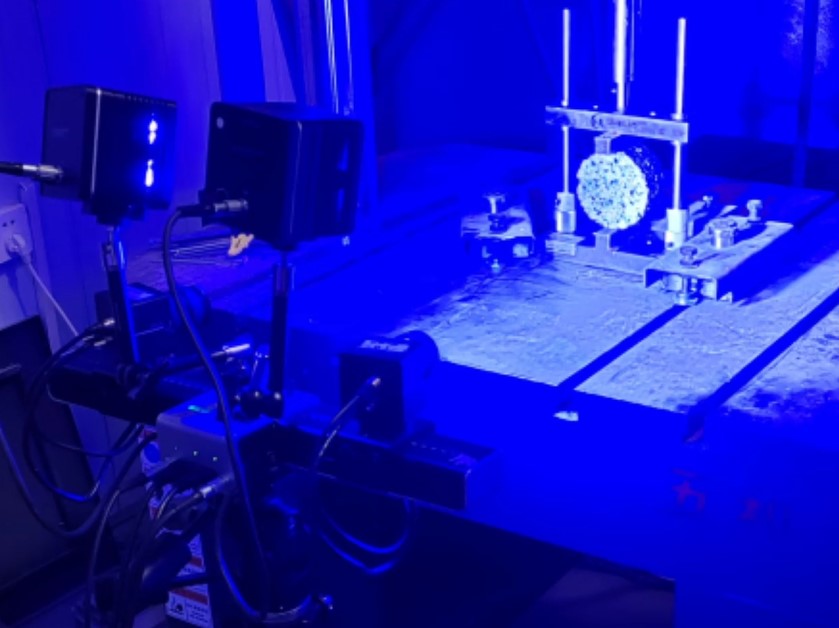

DIC測試試驗過程

基于數字圖像相關法，研究混凝土壓縮加載破壞過程中的全場變形和局域化破壞特征。DIC非接觸式全場測量技術，通過采集壓縮試驗中的圖像數據，DIC軟件計算分析混凝土試樣的全場應變，通過應變分布云圖即可清晰地觀測出裂紋擴展的全過程。

XTDIC三維全場應變測量系統，只需簡單快捷的標定步驟，即可為混凝土構件壓縮測試中的變形和應變測量提供豐富、可靠、真實且精準的數據，可以清晰準確地記錄試樣裂紋萌生及擴展的全部過程，同時分析裂紋處的應變變化。

DIC測試數據結果

DIC測量方案具備非接觸、大范圍、高精度的特點，能有效、快速地測量試樣或模型表面的位移與應變分布，實現三維全場位移和應變分析、多點三維位移分析。

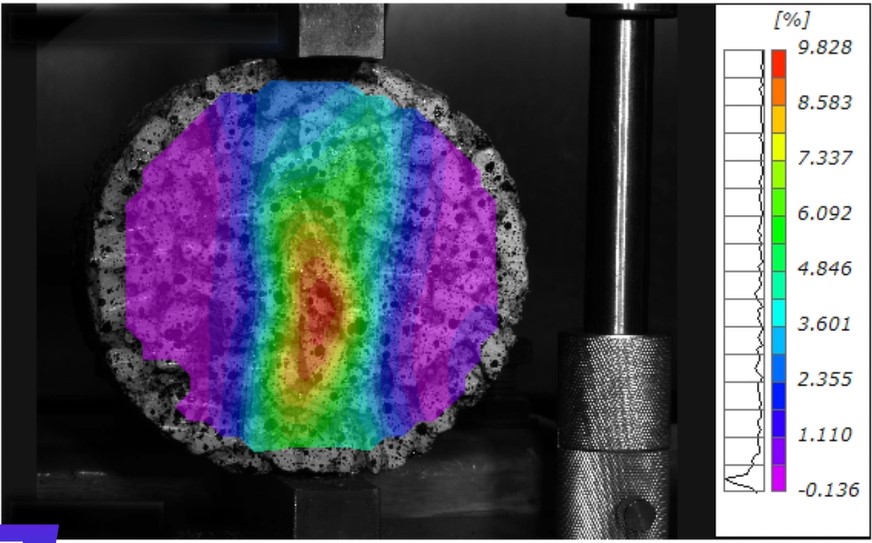

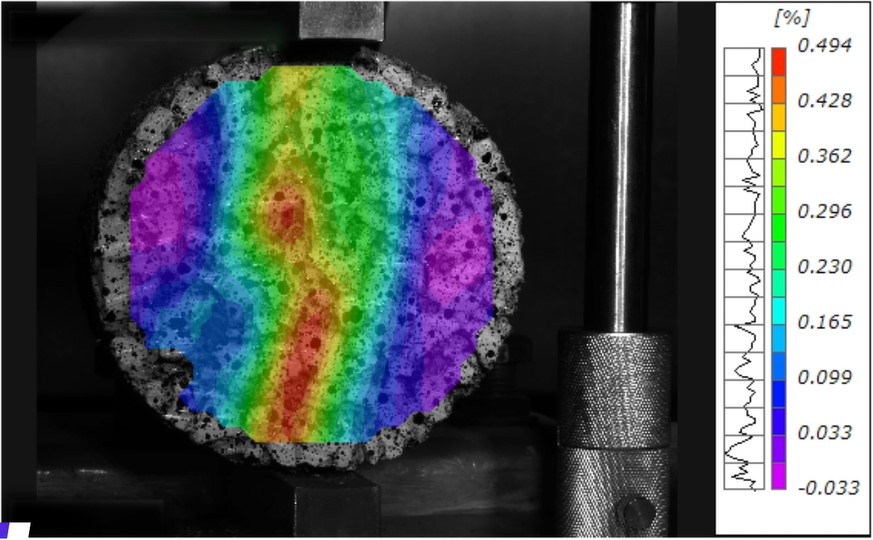

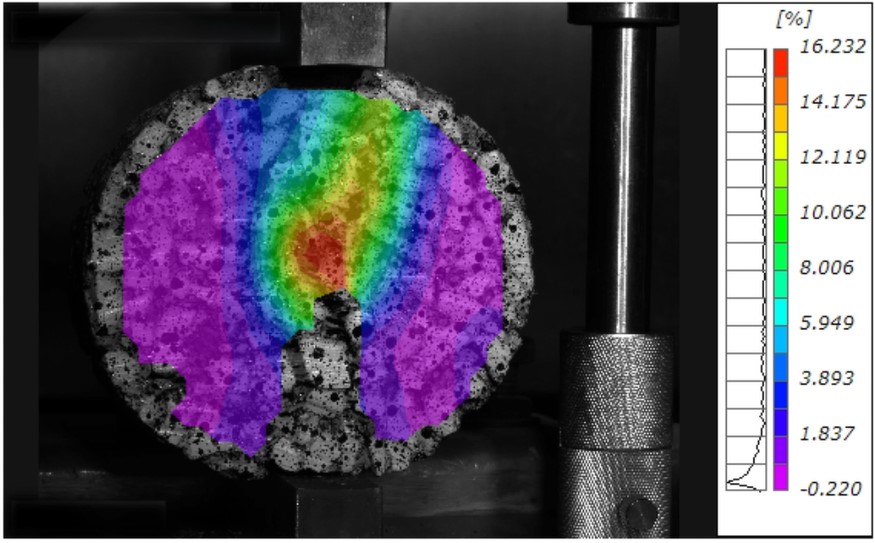

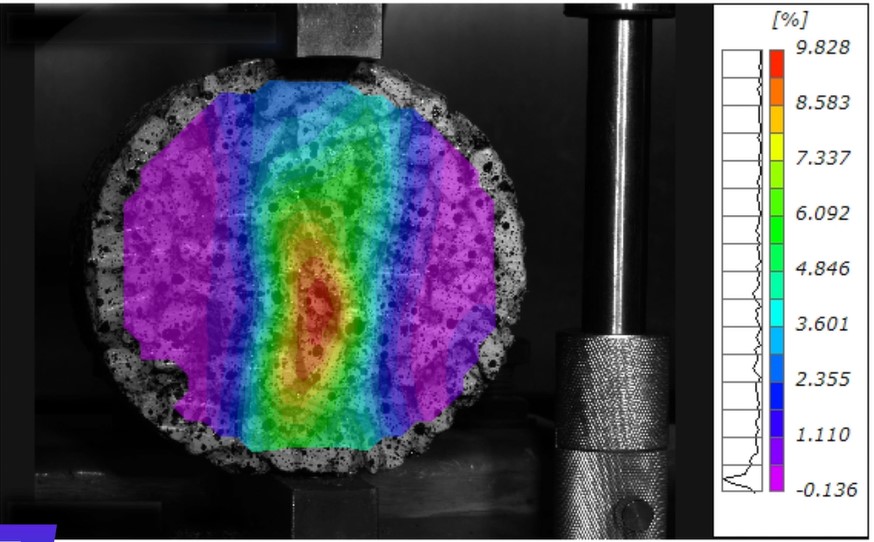

利用DIC測量系統觀測試樣加載應變過程：

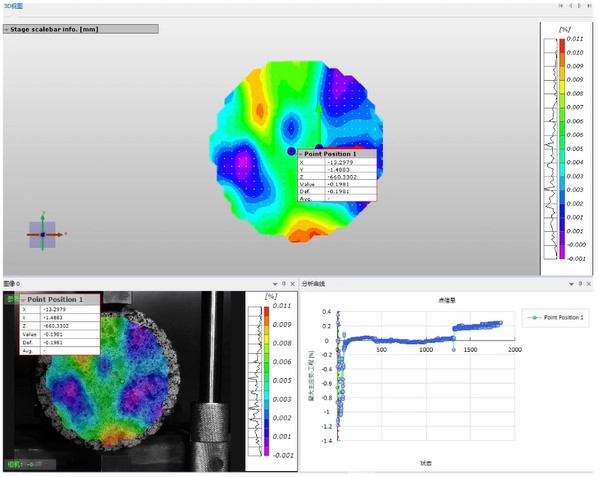

應變結果及關鍵點應變分析曲線

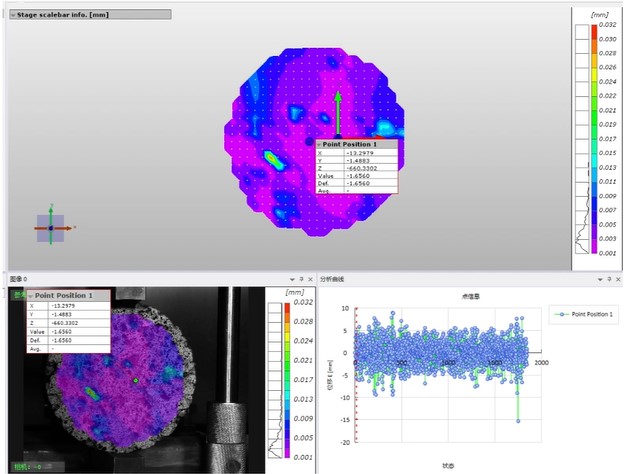

位移結果及關鍵點位移分析曲線

采用新拓三維XTDIC三維全場應變測量系統，僅需簡單快捷的制斑和標定，即可通過非接觸式采集獲取試驗過程中的全部破壞圖像，清晰地觀測出裂紋位置，還可以定量、準確地分析裂紋大小，研究混凝土破壞過程中的全場變形和局域化破壞特征，可滿足大視場、高精度、大應變量等測試分析需求。
