混凝土是一種典型的拉壓不對稱準脆性復合材料，混凝土骨料與水泥漿的粘結界面是薄弱環節，在外力載荷作用下，容易貫通成裂紋，并最終出現低應力脆斷現象，對工程結構造成危害，混凝土抗拉、抗彎曲、抗沖擊、脆斷等力學測試尤為重要。

傳統的混凝土材料力學試驗，采用應變片進行應變測量。應變片偏向于測量固定方向應變，不能實現全場測量。如果被測物發生較大范圍的變形或斷裂，應變片對這些測量任務都無法勝任，無法準確測得應變最大區域。

新拓三維自主研發的XTDIC全場應變測量系統，基于數字圖像相關法DIC技術，通過非接觸式采集獲取試驗過程中全部破壞圖像，研究混凝土破壞過程中的全場變形和局域化破壞特征，可滿足大視場、大應變量等測試分析需求。

這里就混凝土材料材料力學性能測試DIC技術解決方案舉幾個測試案例。

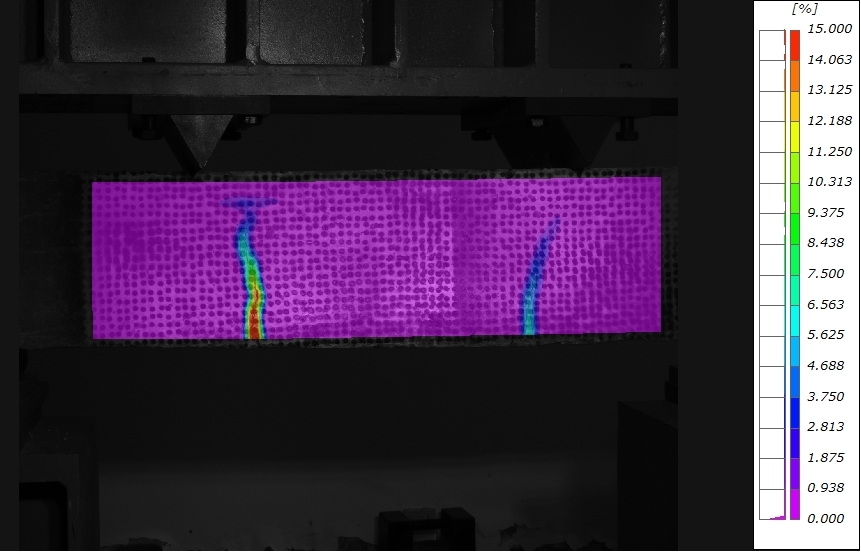

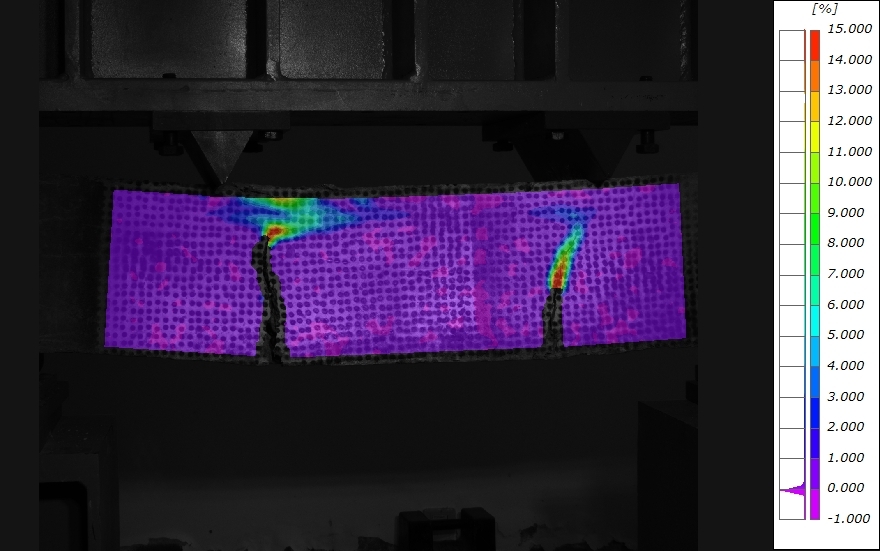

混凝土三點彎曲裂縫測試

混凝土斷裂韌度常采用三點彎曲試驗確定，初始裂縫尺寸及材料組成特性等因素，對混凝土斷裂韌度有密接關聯。另外，混凝土可變形性隨著服役年限的增長而降低，了解材料在不同壽命階段的行為至關重要。

數字圖像相關法DIC技術，可用于三點彎曲試驗，可清晰顯示混凝土在載荷下的裂縫演化，測試結果有助于開發混凝土材料配方，以便于優化和提升混凝土材料的抗拉性能。

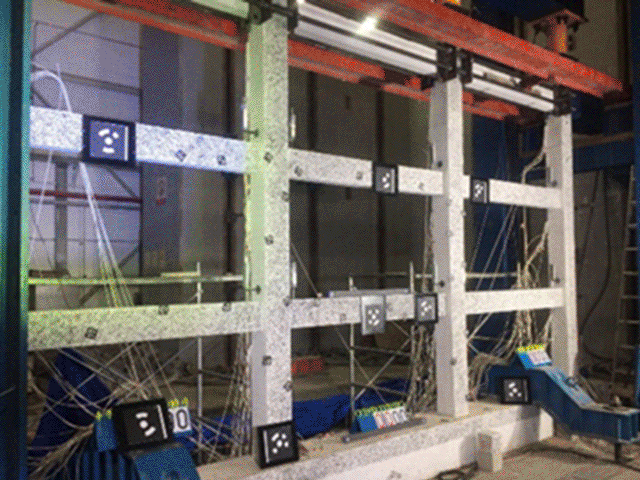

混凝土框架模擬抗震加載

建筑物抗震設計和抗震構造措施非常關鍵。采用模型試驗的手段，以鋼筋混凝土框架結構為研究對象，通過數字散斑的非接觸測量方式，獲取強烈地震作用下模型表面的三維全場位移及應變數據。

結合理論分析、模型實驗、數值模擬等手段，對強震作用下框架結構變形特征和抗倒塌性能進行深入研究，對提高工程結構防災減災能力，保證“大震不倒”的抗震設防目標，具有重要的工程實用價值。

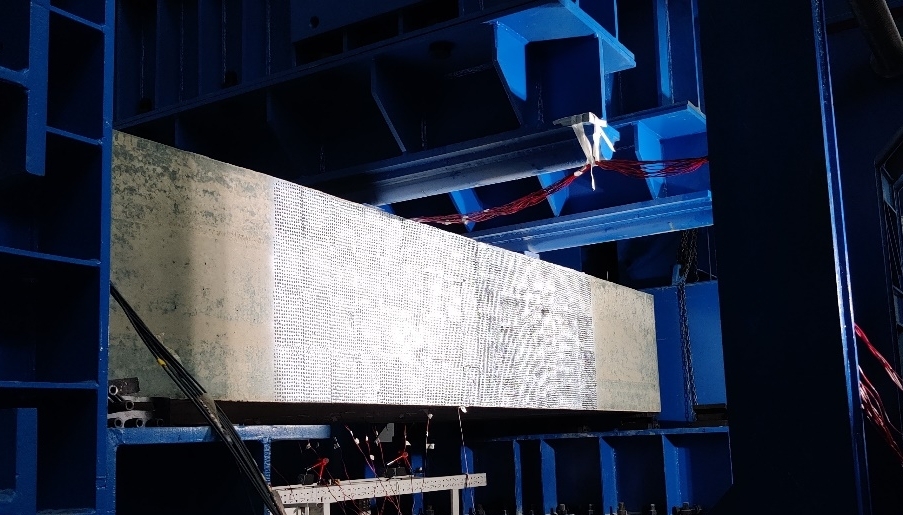

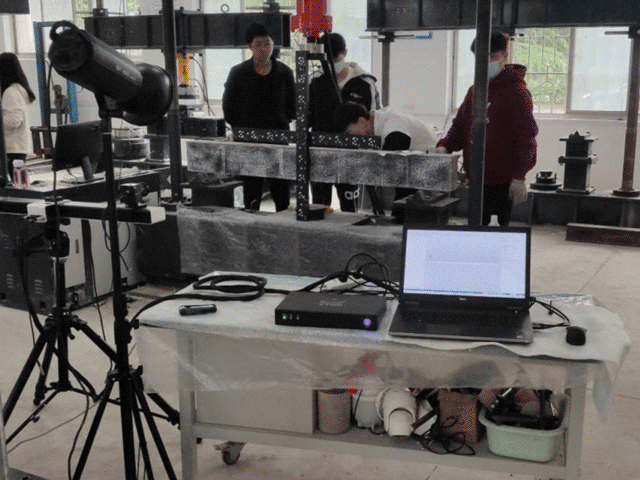

混凝土橋梁加載測試

橋梁在長時間服役期間，需進行檢測評估，了解其安全狀況和剩余承載力。傳統的手段有：理論計算、數值模擬、模型實驗等，由于混凝土結構的非均質性，理論計算和數值模擬很難反映出真實的情況。

采用模型實驗配合數字散斑非接觸測量手段，獲取橋梁模型加載過程中的全場變形，為研究橋梁變形機理、評估橋梁運行壽命提供有效的數據支撐。對橋梁的長期維護保養、安全運行，避免重大事故的發生，具有重大的工程實用意義。

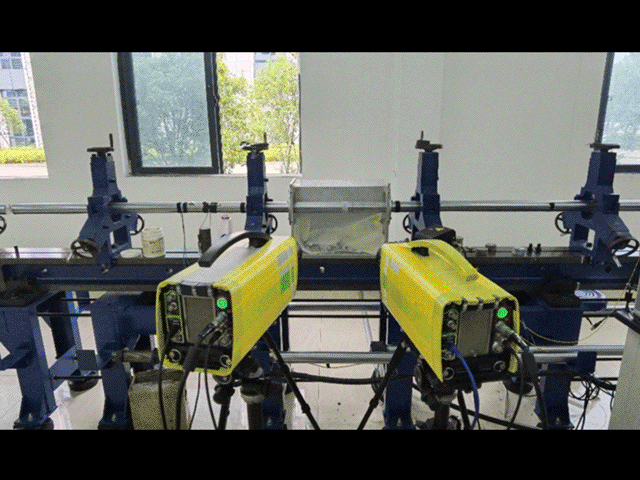

混凝土材料霍普金森桿測試

混凝土材料的動態力學性能與加載速率有關，即與應變率密切相關。由于操作方便、適用性強以及可控性好等特點，分離式霍普金森桿（SHPB）逐漸成為一種研究中高應變率下脆性材料動態力學響應的有效手段。

選取混凝土、紅砂巖等脆性材料，通過XTDIC-STROBE動態測量系統高速攝像獲取極短時間內的沖擊斷裂圖像，獲取全場變形數據，繪制應力-應變曲線，可直觀了解材料的變形趨勢，為理論分析提供數據支撐，結合數值模擬，設計出更加合理的動態本構模型。

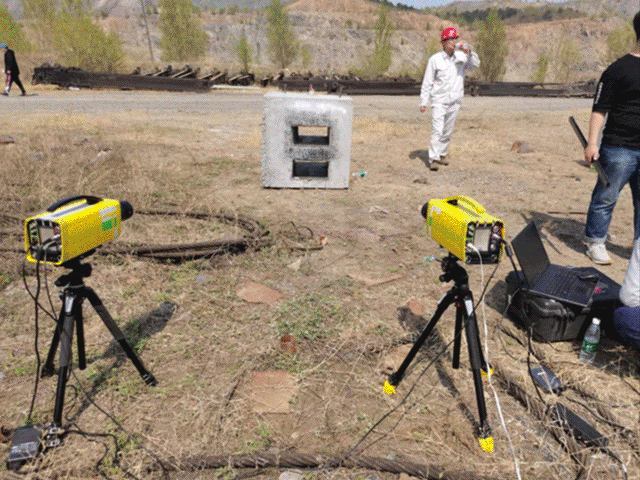

混凝土結構爆炸變形測量

爆炸載荷作為一種非常規載荷，受到建筑工程業界的高度關注。研究混凝土梁、板、柱等構件在爆炸載荷作用下的破壞評定方法，為深入認識建筑物損傷機理、研究建筑物防護設計、控制爆炸災害響應、提高抗爆安全性提供數據支撐。

為研究混凝土結構破壞效果與爆炸威力之間的對應關系，搭建不同形狀的混凝土構件并配合不同當量的炸藥，通過XTDIC-STROBE動態測量系統搭配高速相機，以20000Hz的采集頻率獲取爆炸瞬間物體的三維位移場和應變場數據，對研究混凝土構件在爆炸沖擊下的動態響應和毀傷評估具有重要意義。
