DIC技術多測量頭方案是什么？

面對立體圓柱試件，如何實現全周360°三維變形測量？超大型試件的變形如何測量？圓柱360°任意位置的變形和破壞監測一直是研究工作中亟待解決的問題。

常規DIC技術為雙相機三維數字圖像相關，是目前最重要、適用范圍最廣的光測實驗力學方法。該方法從不同的角度使用兩個相機，分別對被測物體表面進行拍攝成像，利用相關匹配算法，獲得左右相機采集圖像中對應點的視差數據，對各點三維形貌變化對比，獲得全場三維位移分布及應變分布。

大曲率物體也無法同時被兩個相機視圖完全覆蓋，且不同方向力學性質可能完全不同，因此單純對物體某一表面的測量，并不能代表物體全場的實際變化。多相機三維數字圖像相關，通過三個或更多的不同視角的相機場記錄物體表面圖像，即可充分利用相機分辨率，從而得到全場的三維圖像變形結果。新拓三維技術團隊將多個XTDIC三維全場應變測量系統測量頭組合，實現多相機同步測量，可從不同角度，不同測量區域同時進行測量。

通過攝影測量技術，將多組XTDIC三維全場應變測量系統測量頭坐標轉換為通用坐標，從而將多個本地XTDIC三維全場應變測量系統測量結果結合進行整體評估，解決了表面曲率大（如圓柱體、球體等）試件全周測試、超大型試件應變測量難題。

DIC技術四組測量頭對混凝土柱壓縮360°測量

混凝土柱是房屋、橋梁、水工等各種工程結構中最基本的承重構件，廣東某高校實驗室通過模擬壓縮測試，了解混凝土柱在不同受力階段，其產生裂紋和應變位移數據，為工程應用提供理論和數據支撐，確保工程質量和安全。

方案制定：DIC技術四測量頭360°全周變形測量解決方案

新拓三維技術工程師通過項目溝通以及實地測試，了解到常規的DIC技術單測量頭方案，無法滿足老師對于混凝土圓柱大曲率試件的測量實驗需求，根據現場工況，提出了DIC技術四測量頭解決方案，解決了雙相機DIC測量系統在大曲率物體變形測量中出現的問題，保證測量區域完整性。

為了滿足待測試件表面曲率很大(如圓柱體、球體等)的360°全周測量需求， 新拓三維技術工程師需要在試件每個面架設一組XTDIC三維全場應變測量系統測量頭，四個面共架設4組測量頭，同時事先在樣件周圍布置一些全局點，并通過攝影測量技術，將全局點坐標進行統一，以實現覆蓋立柱體的 360°以及大視場范圍的測量。

DIC測量系統四測頭360°觀察混凝土柱體

人工制作散斑

在混凝土柱體表面先噴灑一層白漆，再用裝有黑色啞光漆的噴霧器在試件表面撒布黑色斑點，形成隨機且均勻的分布散斑點。人工散斑的制作對灰度計算中的相關系數值及數字散斑相關測量的精確度具有一定影響。

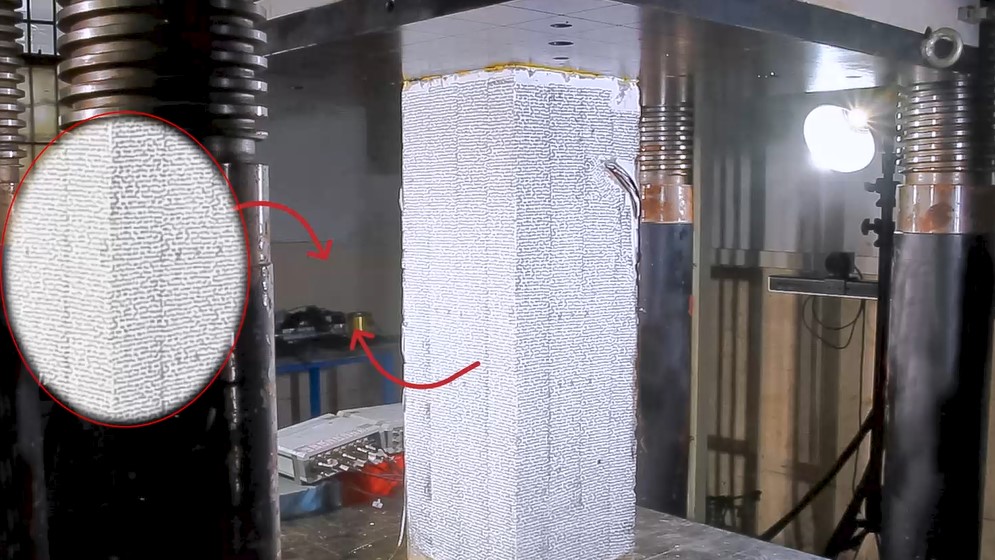

混凝土柱體表面制作散斑

基于全局點的多測頭標定

采用攝影測量獲取全局坐標點，然后使用全局坐標點用于標定四測頭空間位置；統一多個測量頭的坐標系，這有助于確保XTDIC三維全場應變測量系統各個測量頭之間的數據一致性和準確性。

DIC技術多測量頭獲取全局坐標點

彈性階段-DIC技術位移場分析

混凝土是一種帶有原始缺陷的復合材料，由于水泥硬化干縮、水分蒸發等原因，在砂漿與骨料界面之間會留下原始微裂紋。這些微裂紋在受力較小時是穩定的，宏觀表現為試件加載初期材料呈線彈性。

XTDIC三維全場應變測量系統采用整像素、亞像素匹配方法精確追蹤測量區域及目標點），采用形函數對變形前圖像中目標點的子集與變形后圖像中目標點的子集進行形狀擬合。

DIC軟件按一定像素間隔對試件感興趣區域（ROI）進行網格劃分，對劃分出的各目標點進行DIC計算，從全場位移場數據可看出，混凝土受壓前期，試件上部有變形集中區域產生，試件內部原始孔隙已基本被擠壓密實。

DIC技術對混凝土圓柱360°測量3D位移場

裂紋擴展破壞階段-DIC位移場分析

當荷載超過極限強度時，混凝土柱體原有微裂紋將發生快速擴展、聚合，新生裂紋急劇增多。微裂紋快速增生和不穩定擴展，結構承載力下降，宏觀上表現為應變軟化現象。

實驗中，利用壓縮加載變形前后的數字化圖像，結合特定的圖像匹配準則，通過XTDIC三維全場應變測量系統軟件對前后變形圖像進行匹配，從而得到混凝土試件表面全場位移，并對關鍵點進行位移分析，輸出加載過程的位移變化曲線：

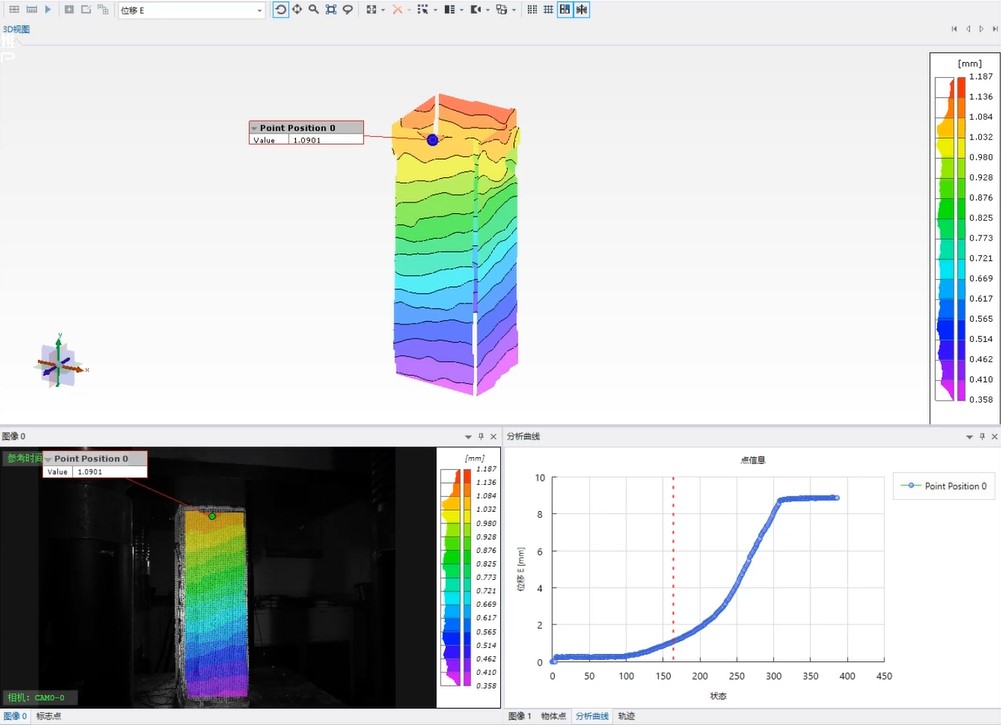

裂紋擴展破壞階段-DIC技術位移場分析

混凝土柱材料由于不均勻性等原因，受壓過程中試件表面不同位置的應變各不相同，且破壞位置隨機。為了測量破壞位置在整個加載過程中的應變，XTDIC系統四測量頭360°全表面測量方案，可對圓柱體試件的全表面360°變形進行測量。DIC軟件通過對位移場進行局部最小二乘擬合，經過平滑和差分處理后即可得到應變場，并對關鍵點位移、點-點距離變化分析，輸出加載過程關鍵點位移變化、點-點距離變化曲線：

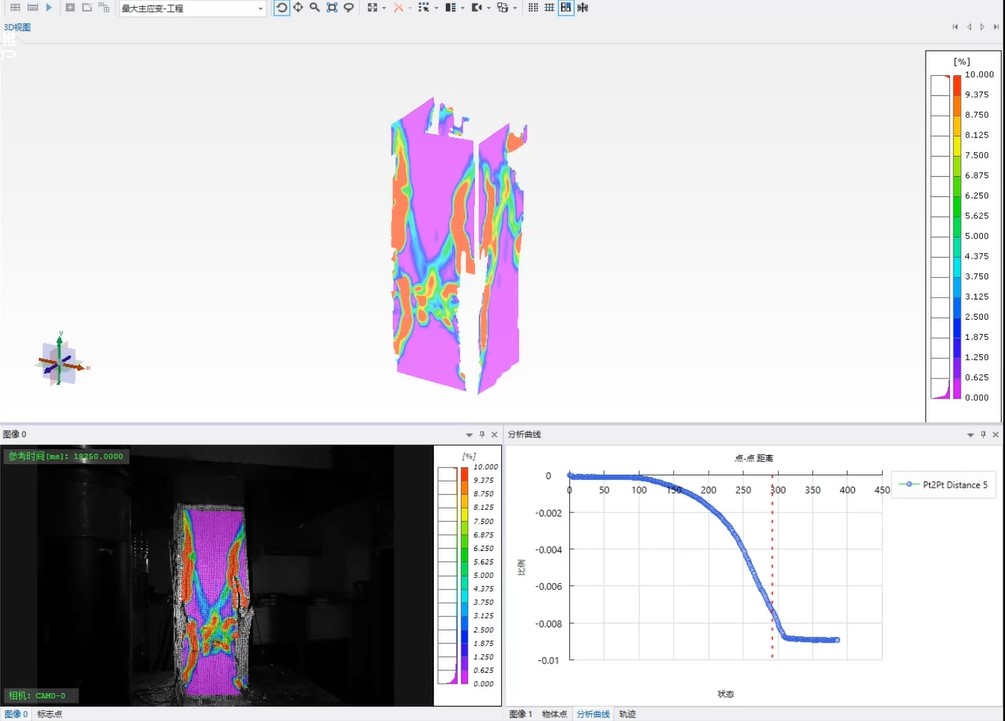

裂紋擴展破壞階段-DIC技術應變場分析

采用新拓三維XTDIC三維全場應變測量系統四測量頭方案，采用8臺工業相機同步采集圖像，分析得到混凝土試件360°表面的位移及應變分布，清晰地記錄結構關鍵位置的變形和裂紋擴展。解決了傳統接觸式測量方式無法三維全場動態測量，以及常規DIC技術產品無法進行全周360°全場應變測量的難題。

XTDIC三維全場應變測量系統四測量頭方案可清晰呈現混凝土加壓縮加載應力應變集中區域，從而對結構受力變形指標進行快速評估，幫助科研及工程人員判定材料斷裂性質，建立起材料在破壞過程中的位移場、應變場和混凝土破壞的聯系。
