實驗?zāi)康?/span>

    模擬橫向和縱向地震波，測量6m混凝土框架結構在地震波作用下表面位移場和應變場的變化。

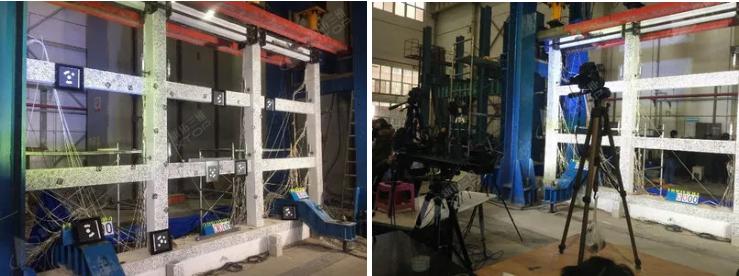

測量現場

實驗設備

    XTDIC系統，五米十字基準尺，LED光源，啞光黑、白自噴漆，啞光黑油漆筆，標志點漏板。

    數字散斑系統是一種光學非接觸式變形測量系統，用于物體表面形貌、位移以及應變的測量和分析，并得到三維應變場以及位移場數據，測量結果直觀顯示。

    該系統采用高精度攝像機實時采集物體各個變形階段的散斑圖像，利用數字圖像相關算法實現物體表面變形點的匹配，根據各點的視差數據和預先標定得到的相機參數重建物面計算點的坐標；

    通過比較每一變形狀態測量區域內各點的坐標的變化得到物面的位移場，進一步計算得到物體表面應變場。新的散斑系統集成了動態變形系統與軌跡姿態分析系統，在散斑計算的同時對于物體表面特殊點的位移變化和軌跡姿態進一步分析計算。

實驗步驟

    （一）調節鏡頭的焦距和光圈，保證圖像清晰，亮度均勻；

    （二）系統標定，考慮到本次實驗測量范圍約5米，屬于大視場范疇，按照大視場標定流程，首先進行系統內參數標定，再進行系統外參數標

    （三）開始施加載荷，開啟相機，根據實驗時間，設置采集間隔，進行數據采集；

    （四）停止加載，實驗結束，停止采集

數據處理

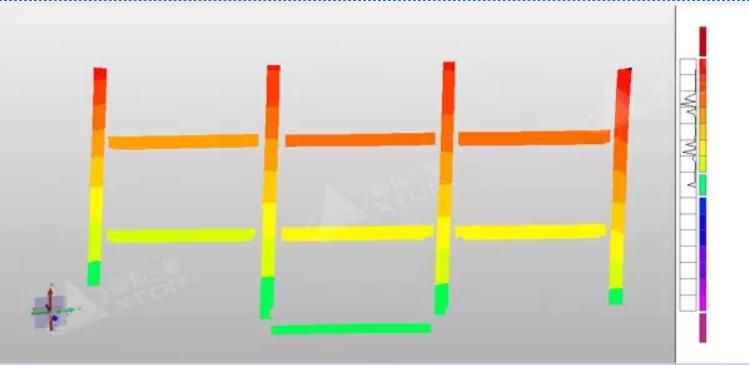

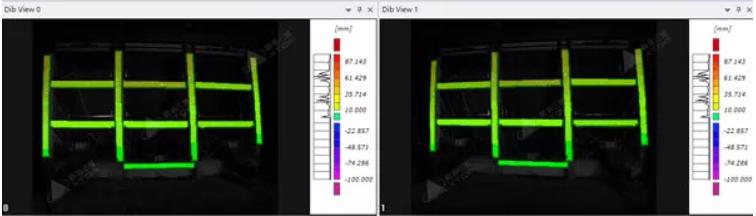

    獲取位移及應變?cè)茍D，并對關鍵點數據進行分析
