混凝土結構已被廣泛應用于各項工程，然而在建筑結構的施工和使用過程中，混凝土結構不可避免會產生裂縫等不同失效形式，影響其使用性和耐久性。利用數字圖像相關技術可直接測量材料和結構的力學性能，可應用于混凝土結構的抗壓強度、耐久性以及變形特性測試和再生建筑工程材料研究，為工程施工提供有效的理論指導，并為土木工程結構安全使用提供可靠的判別依據。

新拓三維XTDIC三維全場應變測量系統，基于數字圖像相關技術（DIC）可對大型混凝土結構的輪廓、位移和應變進行非接觸式測量，獲取混凝土結構表面位移、應變特性，檢測裂縫發展過程等失效形式、失效位置、面積和發展趨勢，為混凝土結構安全評估提供可靠的測量方案。

基于四點彎曲進行混凝土加載測試，分析裂縫的萌生及演化判斷土木工程材料的堅固耐久性。采用DIC全場應變測量分析的方法，可精確給出裂縫發生的位置和起裂時間，從而得到混凝土結構在高應變率加載下，不同位置處的斷裂應變及相應應變率，提升了測量效率和測量可靠性。

大型混凝土四點彎曲測試

混凝土結構，因尺寸大、厚度厚、表面非均勻等特點，其力學性能的測量一直是業內的棘手難題。

傳統方法采用千分表測量，不僅結構笨重、操作復雜，而且難以布置在恰當位置，無法保證測量數據的準確。使用應變片測量，只能獲得局部應變數據，無法全面分析其變形和應變。

采用XTDIC三維全場應變測量系統，通過過非接觸的方式，實現大型混凝土材料任意標距的變形和應變測量，同時具備全場測量模塊，可基于全場散斑實現全場變形和應變分析，從數據準確性和全面性、操作便攜性等方面顛覆了傳統測量方法，為土木工程材料的力學性能測量提供了一個全新的解決方案。

抗彎性能-混凝土梁測試過程

傳統的應變片、應變儀測量方案，在實際測量過程中，需要人工現場在加載儀器下進行實時測量，人工安全方式存在隱患。

另外，傳統的應變片布線繁瑣，對于大型混凝土結構的布線，工作量大，且無法進行全場測量，難以對裂縫發生位置及演化過程進行測量。

采用XTDIC遠程非接觸式測量方案，可以代替?zhèn)鹘y(tǒng)的人工測量和應變和位移計的功能，可實現軸向變形和徑向變形同步測量，并對實時實驗數據進行分析處理。

大型混凝土測量幅面寬度為2.4m，采用XTDIC三維全場應變測量系統，配備1200萬像素、4096*3000分辨率工業相機，使用12mm 定焦鏡頭，雙工業相機以不同幀率的速度進行實驗過程圖像采集。

四點彎曲圖像采集與數據處理

混凝土四點彎曲測試，分為前期預壓、每個階段的加載、持荷以及釋放回彈過程。每個階段XTDIC三維全場應變測量系統采用不同幀率圖像采集方式，在捕捉到完整實驗過程的前提下，盡量減少實驗采集數據。

比如在加載階段和最后的載荷釋放階段采用2s一張的幀率，在持荷階段采用了60s一張的采集幀率，同時根據位移計的反饋數據來對拍攝幀率優化調整。

使用XTDIC三維全場應變測量系統，可實時測量裂縫的寬度和混凝土結構在加載下應變的變化，通過XTDIC分析軟件計算輸出加載過程的位移場和應變場。

1、位移計算和分析

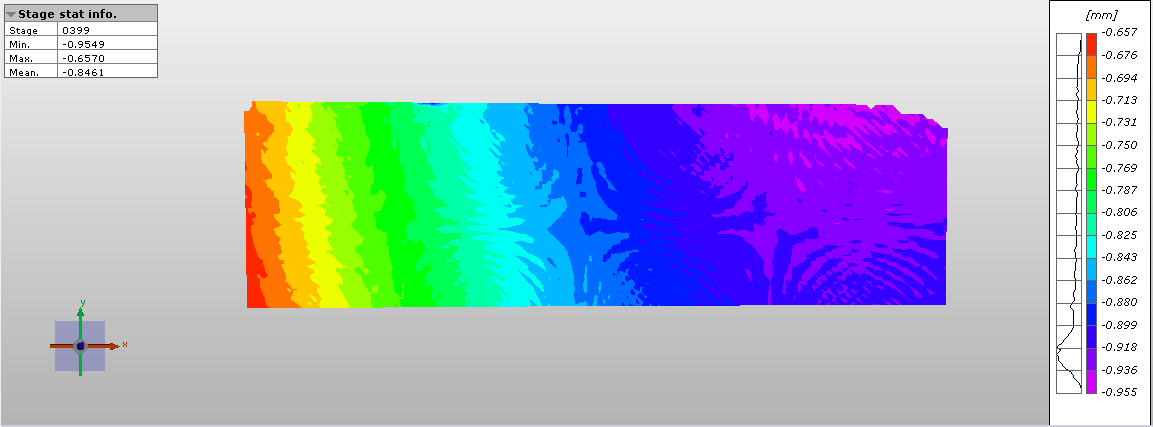

由于四點彎曲加載方向為垂直地面的方向，因此通過XTDIC軟件計算，輸出在不同加載段的垂直方向的全場位移云圖數據。

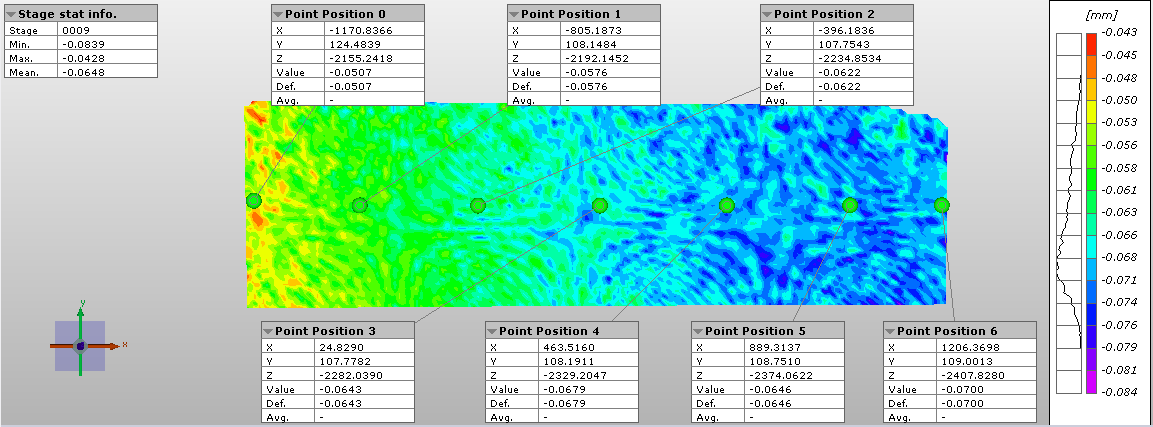

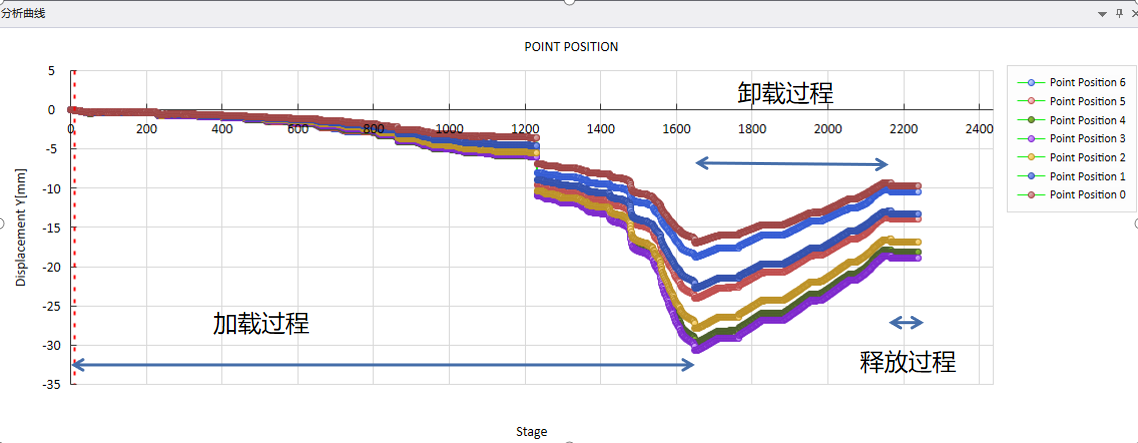

同時在混凝土結構中間部分選取等間距的7個點作為測量點，得出其Y方向在整個四點彎曲加載過程中的位移變化曲線圖。

從混凝土四點彎曲的加載過程，卸載負荷的過程，到靜置釋放的過程，基本的位移變化呈現出一個增加、減少和回彈的變化過程。

2、應變計算和分析

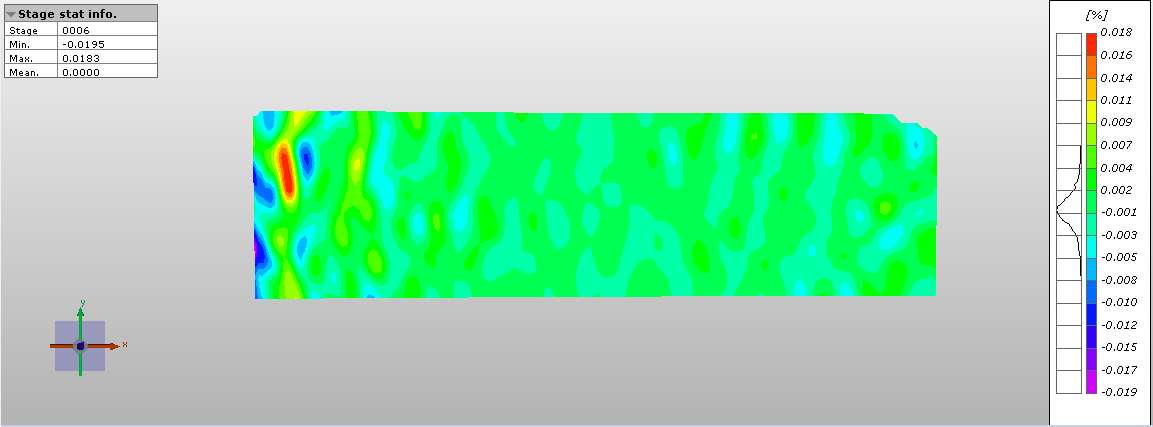

測試過程中，XTDIC分析軟件輸出不同時刻全場應變云圖，應變場可以清晰反映混凝土裂紋產生和擴展過程，由于裂縫裂開主要為X方向，因此主要展示不同時刻X方向的全局應變云圖。

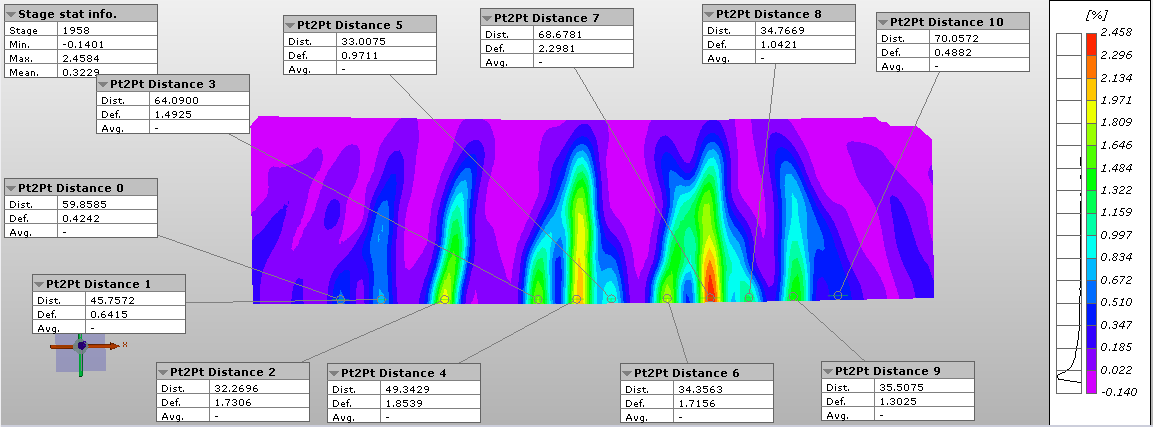

紅色應變集中區域為混凝土結構的裂縫位置，為了更好地觀測裂縫寬度演化，通過標識具體位置的裂縫變化，對混凝土關鍵位置裂縫變化進行分析。

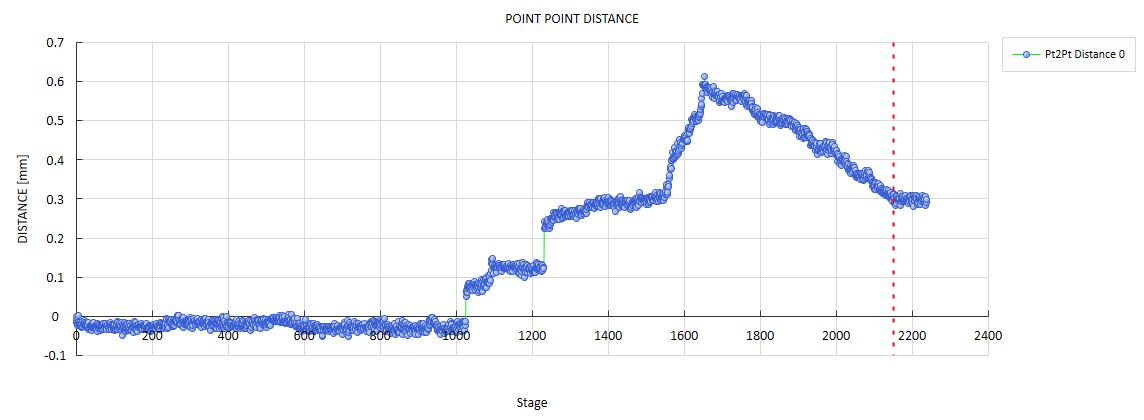

為了展示實際裂縫位置位移寬度變化，通過XTDIC分析軟件在云圖中分析實際裂縫底端與散斑左側邊界的實際距離，并描繪出裂縫實驗全程寬度變化曲線。

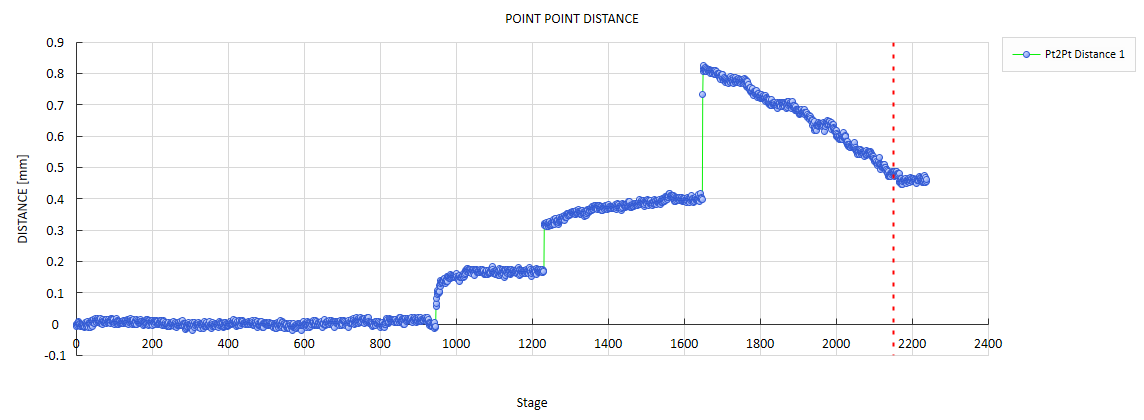

關鍵點1裂縫實驗全程寬度變化曲線

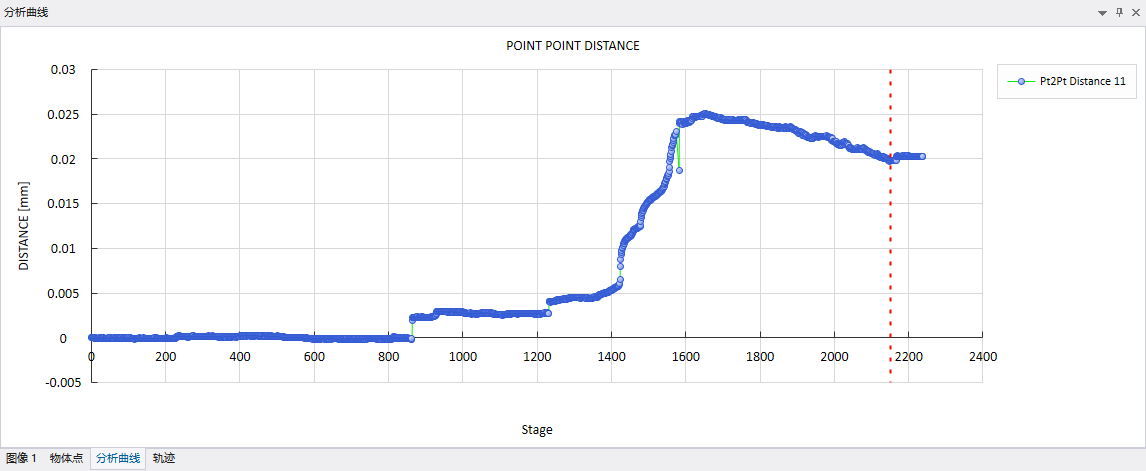

關鍵點2裂縫實驗全程寬度變化曲線

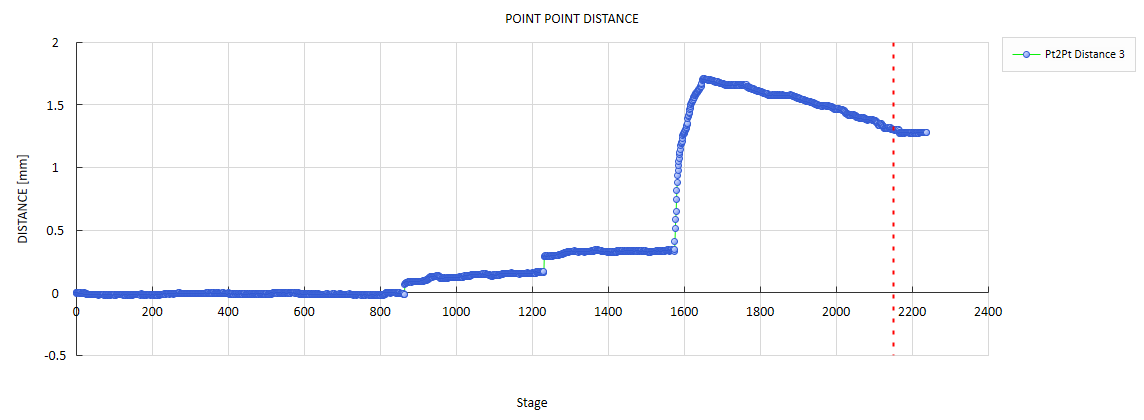

關鍵點3裂縫實驗全程寬度變化曲線

試件中央應變計處的應變數據

采用四點彎曲測試方法，基于數字圖像相關法（DIC），利用XTDIC三維全場應變測量系統可以準確地測得混凝土結構在加載過程中的位移場和應變場，并精確分析裂縫萌生及演化過程的具體數值，是一種既簡單又可靠的測量方案。

采用XTDIC三維全場應變測量系統測試所獲得的大型混凝土裂縫寬度變化，與應變計所測應變數據基本相吻合，所得應變數據指標，與XTDIC測量的數據基本一致，同時可以實現非接觸式全場測試，輸出測量結果直觀、可信、可靠。
