實驗?zāi)康?/strong>

    圓柱形混凝土試件壓縮實驗，由于最終破裂的區域不固定，采用三組XTDIC-CONST三維全場應變測量側頭從三個方向同步觀測，獲取位移場、應變場等數據。

檢測方案概述

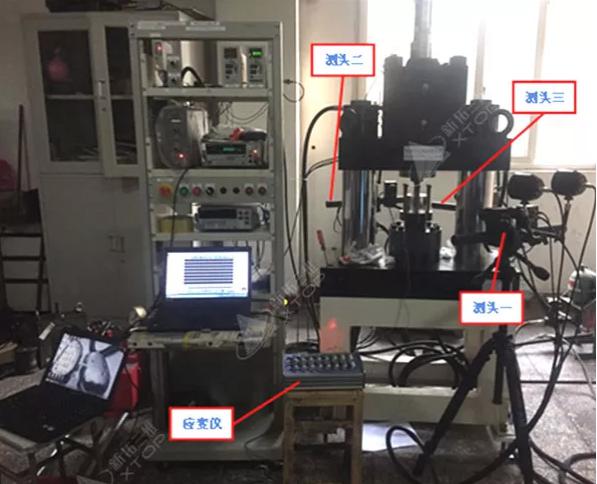

    系統測量幅面為128mmX96mm，采用三個測頭（每個測頭包含兩個500萬、35幀工業相機），實時捕捉試件壓縮過程中表面的散斑圖案，通過相機標定、立體匹配、三維重建，最終獲取物體表面的三維坐標、位移場、應變場等數據。

檢測流程

    （1）試件表面制備散斑圖案。

    （2）架設相機位置，標定相機內外參數。

    （3）調試試驗機力信號同步。

    （4）巖石壓縮，相機同步采集數據。

    （5）數據分析。

數據分析

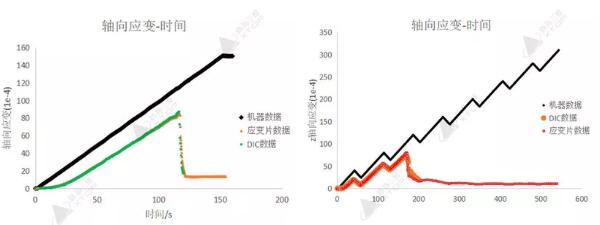

    （1）精度對比：在試件表面粘貼沿軸向和徑向的應變片，將DIC測量的數據、試驗機自身數據與應變片數據進行對比，觀測偏差。

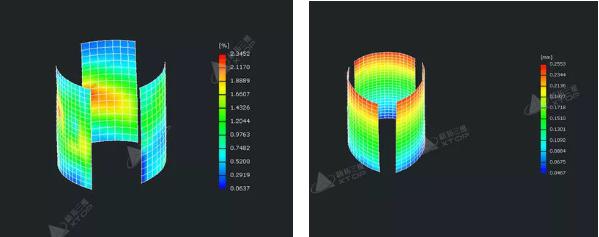

    （2）位移場、應變場：觀測三個方向位移場、應變場云圖，并輸出Excel格式數據。
