混凝土是世界上用量最大、使用最廣泛的建筑材料之一，作為一種多相的復合材料，其破壞機理和破壞形態一直是力學、材料學和工程技術界所共同關注的課題。

　　三維光學測量技術，可用于掃描混凝土斷口形貌，分析斷裂能參量和斷裂損傷性能；分析混凝土負載下的裂紋演化和破壞過程，探索混凝土抗壓縮和抗劈裂性能，為提升混凝土的相關載荷性能提供數據依據。

　　混凝土斷裂力學性能測試

　　混凝土斷裂試件斷口蘊涵著豐富的力學信息，而傳統的歐幾里得幾何難以對復雜的斷口形貌進行描述。三維掃描技術可以很好的解決這個問題，通過引入分形幾何理論對斷口三維形貌進行研究，結合宏觀的斷裂能參量進行數值分析。

　　通過新拓三維XTOM藍光三維掃描儀，掃描了解混凝土斷裂損傷性能，斷裂面分形特征，從而找到混凝土斷裂微觀現象與宏觀力學量聯系的橋梁，為實現混凝土結構的耐久性設計、評估及壽命預測提供理論依據，具有重要的理論研究價值及現實指導意義。

　　斷裂后混泥土結構斷口形貌

　　三維掃描采集數據

　　斷口三維形貌掃描數據

　　纖維混凝土壓縮測試

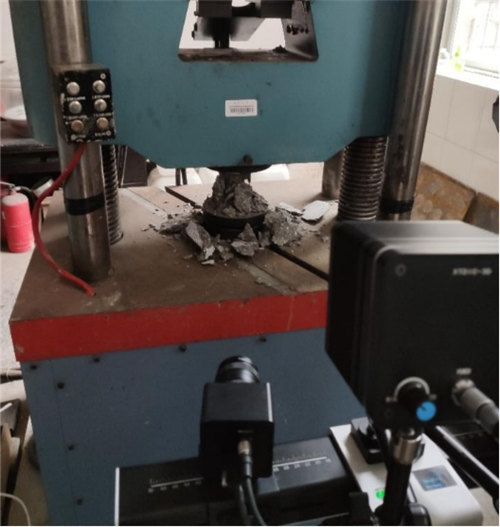

　　XTDIC三維全場應變測量系統配置25mm鏡頭，加載試驗機對纖維混凝土試樣進行準靜態壓縮，壓縮載荷的加載速率一定數值加大。當壓縮載荷達到一定倍數，進行圖像采集，作為各級載荷時的目標圖像。圖像采集完成后繼續加載，直到試樣碎裂破壞，圖像同步采集完成。

　　取變形前后圖像中各點的灰度值進行局部相關度的運算，當點位移值到極值時通過確定目標圖上的位置，得到位移場，并采用相關系數的曲面擬合法來達到亞像素的位移測量精度，通過位移場擬合的方法得到應變分布。

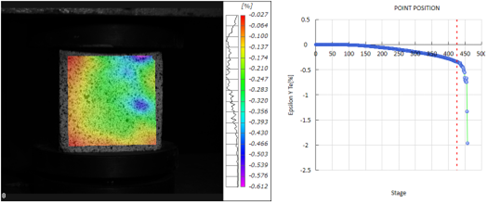

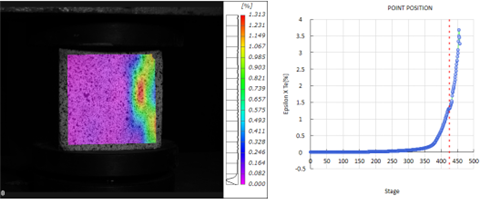

　　壓縮橫向應變圖及橫向應變點數據

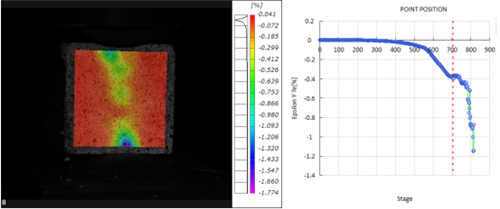

　　壓縮縱向應變圖及橫向應變點數據

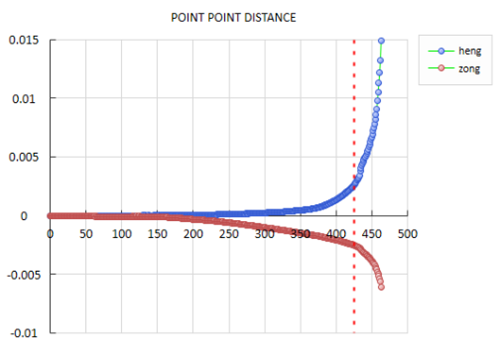

　　壓縮橫向及縱向變化率曲線

　　加纖維混凝土劈裂測試

　　采用XTDIC非接觸應變測量，對加纖維混凝土在劈裂載荷下進行實時監測，XTDIC系統軟件對試件水平方向位移和應變進行分析，研究試樣在破壞前、初始破壞以及完全破壞三個階段的位移場和應變場，分析在劈拉過程中混凝土表面裂縫的變化。

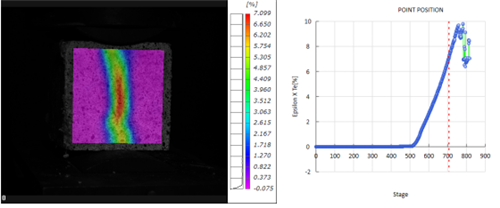

　　劈裂橫向應變圖及橫向應變點數據

　　劈裂縱向應變圖及橫向應變點數據

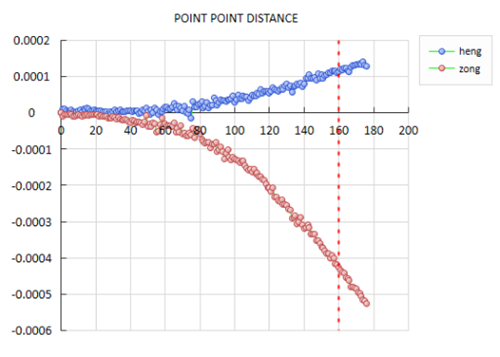

　　劈裂橫向及縱向變化率曲線

　　加纖維水泥試塊測試

　　在加載試驗機進行劈-拉加載過程中，XTDIC系統CCD工業相機對試件在劈裂全程進行圖像的采集和儲存，在混凝土試件完全破壞后完成采集，XTDIC系統對全過程變形及裂縫圖像進行處理，并分析橫向位移和應變。

　　劈裂橫向應變圖及橫向應變點數據

　　劈裂縱向應變圖及橫向應變點數據

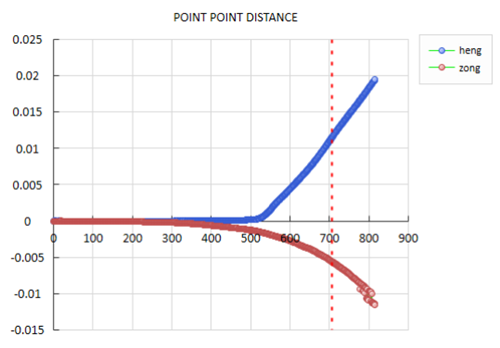

　　壓縮橫向及縱向變化率曲線

　　現代工程對建筑結構的質量和跨度等要求越來越高，但是原來的混凝土在抗拉強度、韌性方面的不足也日益凸顯。工程科研人員不斷致力于改善混凝土性能，希望質量更輕，強度更高，延性更大，耐長久性更長等，從而進一步擴展混凝土的使用領域。

　　采用三維光學測量技術，分析復雜的斷口形貌和斷裂面分形特征，以壓縮、劈裂實驗分析混凝土的受力及碎裂方式的區別，分析改性混凝土試塊在劈裂及壓縮試驗時，呈現出的優異力學性能及韌性條件，實驗結果可結合有限元分析，為新型纖維混凝土材料在工程中的實際應用提供數據參考。
