采用數字圖像想法技術（DIC產品）測量高速?zèng)_擊應力應變參數，采用霍普金森桿（不銹鋼、尺寸：Ф4X10mm）拉伸、壓縮過程中的位移場、應變場。
霍普金森桿沖擊測試
DIC產品（數字圖像相關法技術）用于高速?zèng)_擊測試：霍普金森桿裝置主要用于材料動態力學性能的測試，應變率范圍102-104s-1。基本原理如下圖所示，當槍膛中的打擊桿（子彈）以一定的速度彈入輸入桿時，在輸入桿中產生一個入射脈沖，應力波通過彈性輸入桿到達試件，試件在應力脈沖作用下產生高速變形，應力波通過試件同時產生反射脈沖進入彈性輸入桿和投射脈沖進入輸出桿。利用測速器可以獲得子彈的打擊速度，利用粘貼在彈性桿上的應變片，記錄下的應變脈沖計算材料的動態應力、應變參數。

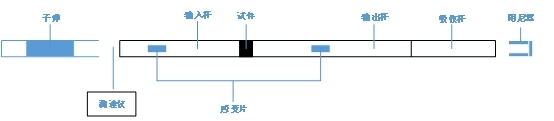

圖：原理圖
DIC產品（數字圖像相關法技術）用于高速?zèng)_擊測試：霍普金森桿實驗又分為拉伸和壓縮實驗，壓縮實驗試件易飛出，需要有保護玻璃，需要定制相關橫梁。此實驗為拉伸實驗，采用新拓三維XTDIC-STROBE高速應變測量系統進行數據采集；試件不飛出，可不需要保護玻璃及橫梁。
高速?zèng)_擊測試檢測方案
DIC產品（數字圖像相關法技術）用于高速?zèng)_擊測試：采用新拓三維XTDIC-STROBE高速應變測量系統兩個高速相機（百萬像素、16000幀），實驗時分辨率調為768X96、采集頻率100000幀，鏡頭選24-70mm。沖擊時，兩個高速相機同步捕捉試件變形的序列二維圖片，通過立體匹配、三維重建，獲取試件表面變形過程中的位移場和應變場。

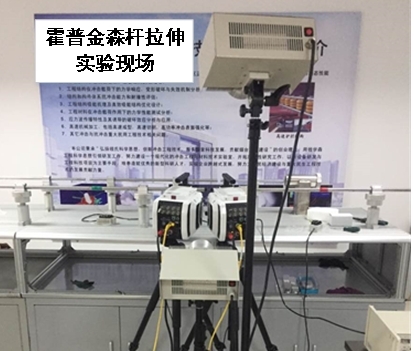

圖：實驗現場
DIC產品高速?zèng)_擊檢測流程
1.試件制備，將試件放置在合適位置，調節DIC產品相機、鏡頭相關參數。
2.滿幅面下（1280X800），128x96標定板進行標定，偏差0.02。
3.分辨率改為768X96，進行實驗。
4.實驗完成后，采用后觸發采集數據。
5.對數據進行計算。
圖：調節焦距

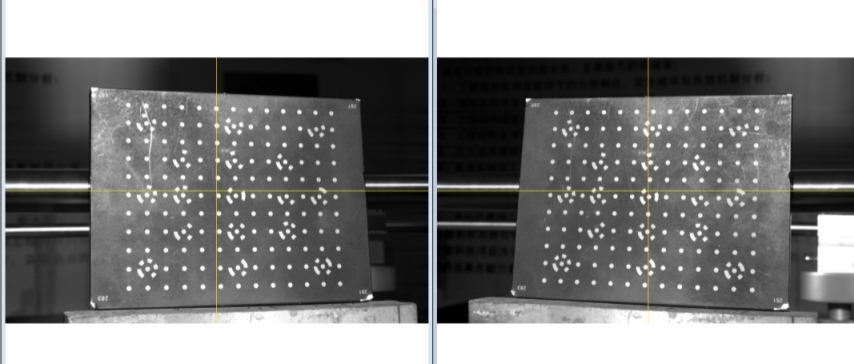

圖：DIC產品相機標定
DIC分析軟件進行數據分析
數據要求：
1、采用新拓三維DIC產品分析軟件，左、中、右選三個點，繪制真實、工程主應變、次應變曲線，并計算應變率。
2、DIC產品分析軟件沿一條直線上的主應變、次應變曲線。
3、DIC產品分析軟件輸出剪切應變?cè)茍D。
4、DIC產品分析軟件輸出位移、應變?cè)茍D。
5、DIC產品軟件分析數據，最大應變能達到60%左右，最大應變率能達到1800s-1左右，針對具體實驗施加的不同氣壓，有時一次能拉斷，有時幾次能拉斷，有時拉不斷。

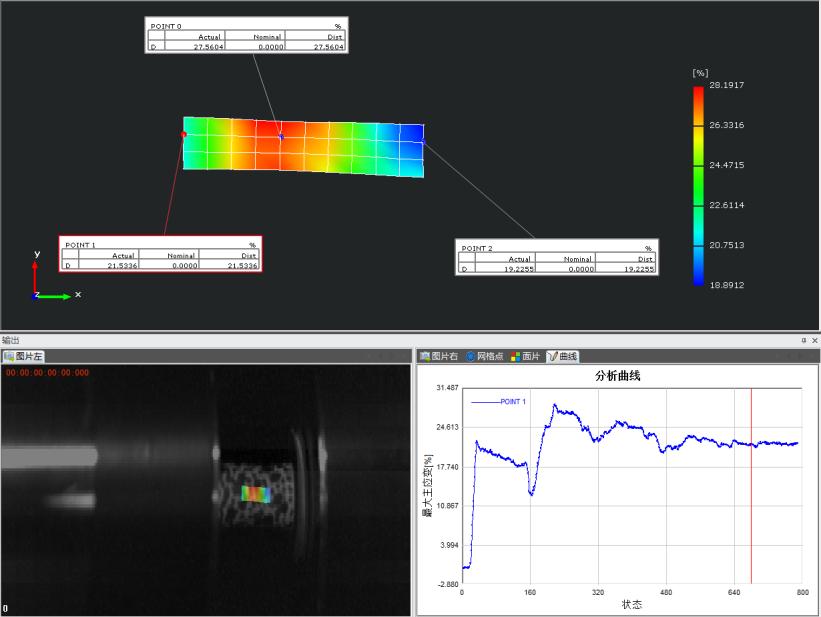

圖：DIC產品軟件輸出應變場

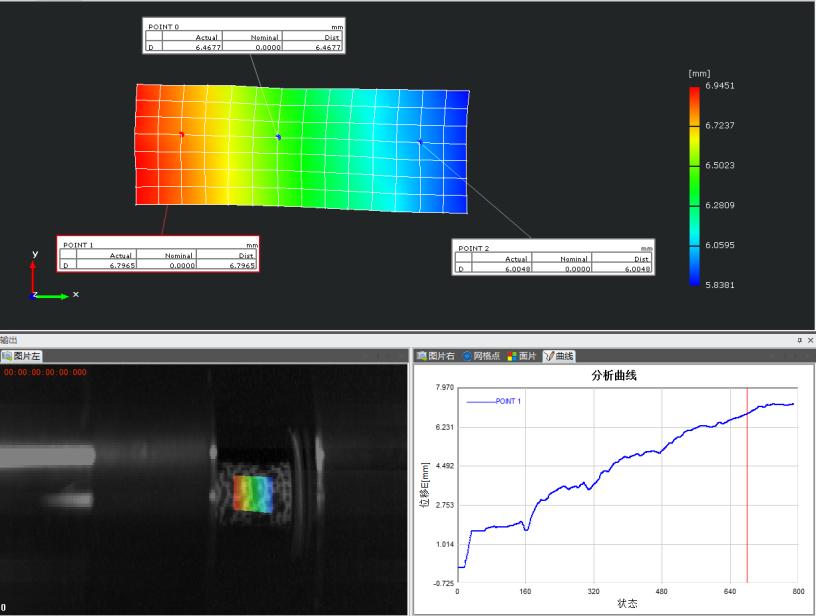

圖：DIC產品軟件輸出位移場

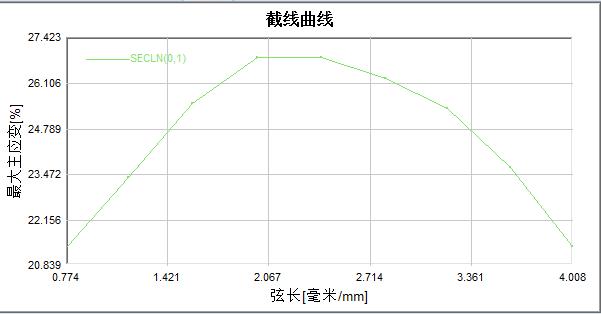

圖：DIC產品軟件輸出軸向截線上應變分布
