黑色零部件，在制造業中較為常見。黑色會吸光，投射光源無法反射，這類零部件因其表面特性，對光學信號會造成一定的干擾，從而生成缺失的點云。

比如掃描黑色零部件時，由于黑色物體吸收光的特性，部分幾何形狀和特征數據會缺失；無論是激光還是結構光，三維掃描儀難以捕獲零部件的細節數據。

為什么黑色零部件，會帶來如此大的挑戰呢？

這與光學三維掃描儀的工作原理有關。光學三維掃描儀測量原理是投影光柵技術，透過兩臺高分辨率工業相機，將光柵條紋投影到零部件的表面，使用立體相機原理，記錄投影輪廓產生的圖案變形，并將結果傳輸?shù)杰浖馑愠鋈S點云數據。

面對黑色和高亮物體的三維掃描難點，我們并非無計可施。當掃描黑色零部件時，如果對掃描精度要求高，噴粉可以盡可能多地去除干擾的因素，如顏色差異、反射差異、紋理等，測量精度更高。

噴粉會影響精度嗎？

工件檢測對于精度要求嚴苛，噴粉對精度有影響嗎？為了驗證這個問題，我們采用鈦粉進行了測試。

采用新拓三維XTOM藍光三維掃描儀為測試設備，對陶瓷塊噴涂鈦粉來測試噴顯像劑對精度的影響。

經測試得到以下結果：

1、噴鈦粉對掃描精度結果影響最小，鈦粉顯像劑適合精度要求比較高的樣件噴涂；

2、噴鈦粉對零部表面精度影響1~2um, 對掃描精度影響極小，可忽略不計。

黑色機加齒輪3D掃描

齒輪通常用于傳遞機械動力，如汽車換擋裝置、工業減速箱、電機減速機，各種變速機構等。經拋光后的機加工齒輪表面黑亮光潔，從而降低磨損率，提升使用壽命。

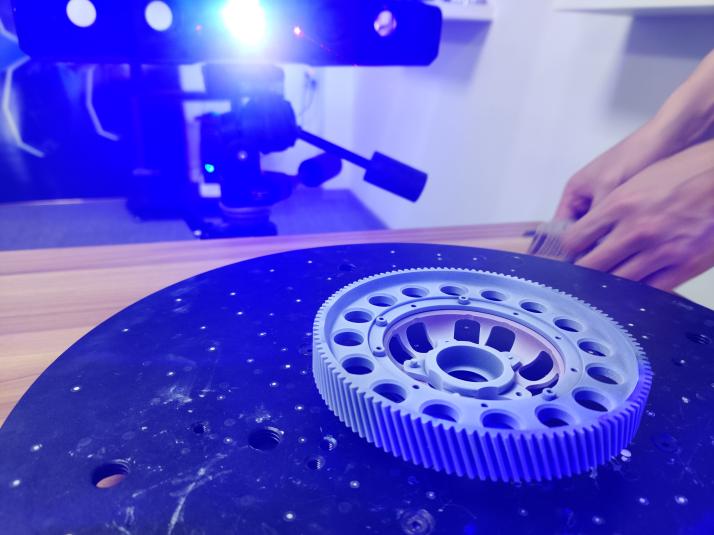

采用新拓三維XTOM藍光三維掃描儀，在掃描前對機加齒輪樣件上噴涂顯像劑，有助于捕捉黑色齒輪的外形數據信息。

尤其在檢測自由曲面或者輪廓復雜的零部件時，使用XTOM藍光三維掃描技術所得的3D數據模型可呈現更多的細節，三維重建優勢更為凸顯。

如圖所示，通過XTOM藍光三維掃描對黑色齒輪進行掃描，逆向生成3D數據模型，具有高分辨率和低噪點的特性，細致地捕捉了其邊緣曲線和曲面。

黑色注塑件3D掃描

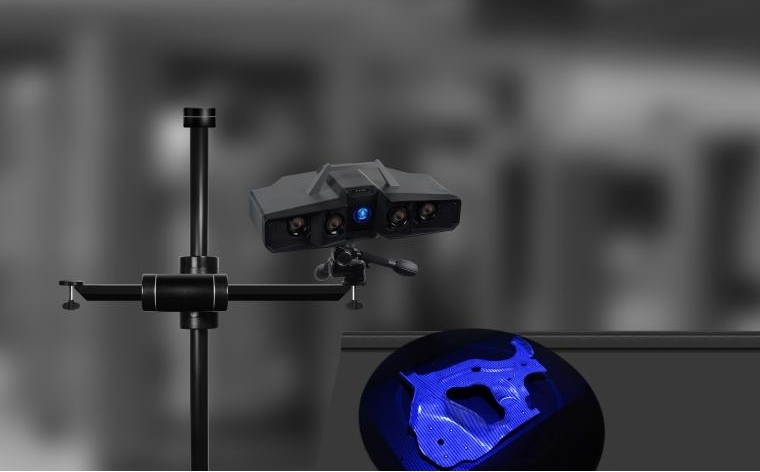

掃描結構復雜、自由曲面多的黑色注塑件，新拓三維藍光工業級3D掃描儀具有明顯應用優勢。采用高分辨率工業相機，掃描精度高，幾分鐘內即可獲取高精細度特征的完整三維模型數據。

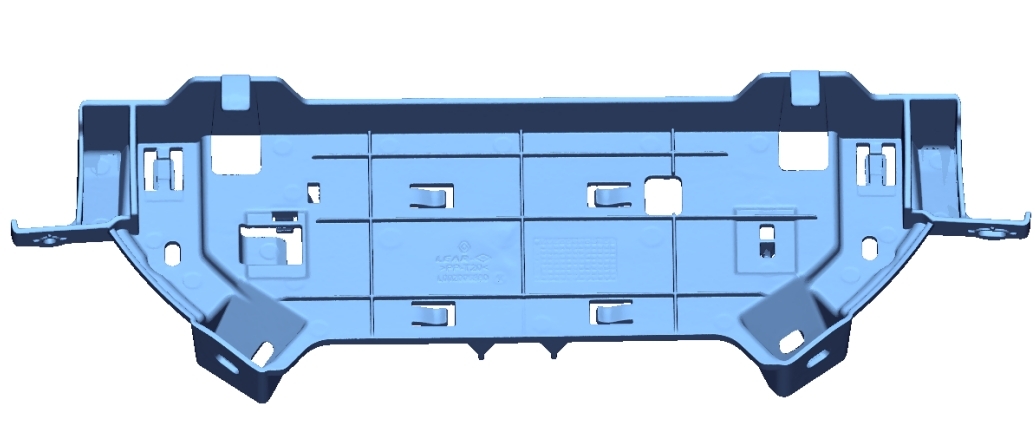

高分辨率XTOM三維掃描儀對于零部件細節的還原能力，對于輪廓特征的呈現，都是非常出色的。

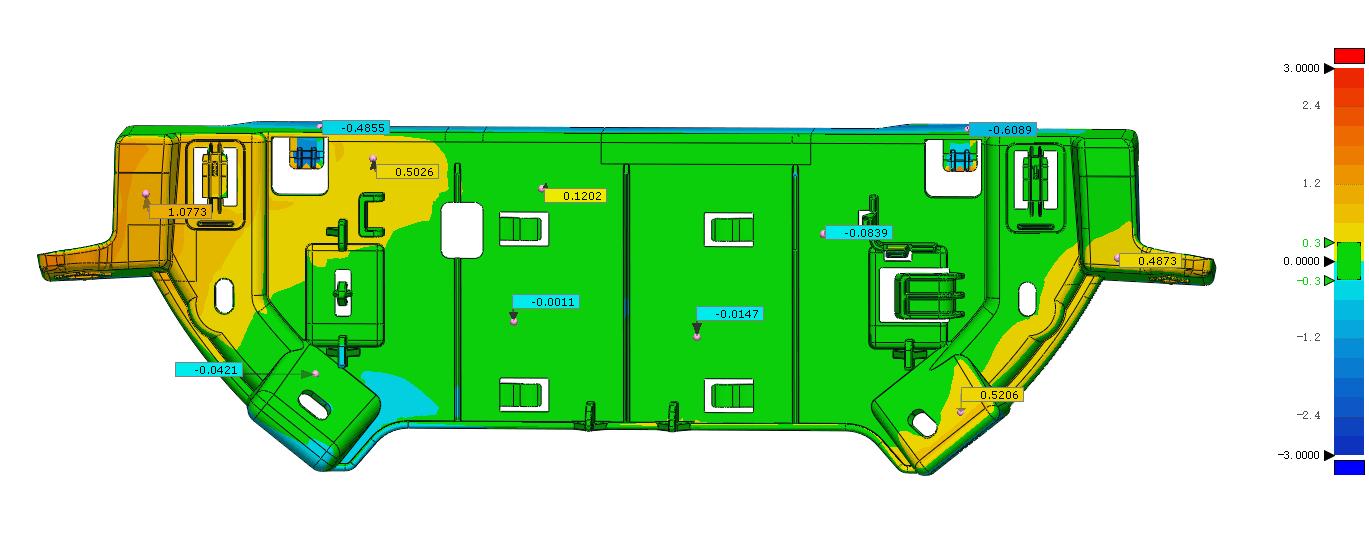

通過將掃描數據模型導入到3D數字化檢測軟件，進行數據對比分析，得到注塑件尺寸偏差數據報告。

XTOM藍光三維掃描儀采用非接觸式測量方式，對“黑色”和“反光”零部件進行測量，獲取精準的零部件表面數據細節，為質量檢測的完整和準確性打下基礎，提高生產制造效率和整體效益。
