西安航天發動機有限公司（以下簡稱“西發公司”）是我國唯一的大型液體火箭發動機研制生產專業單位，先后研制生產了載人航天、月球探測、火星探測、北斗導航等航天重大工程所需的一系列液體火箭發動機，助推我國航天實現一次次騰飛。

導管在液體火箭發動機中占有極其重要的地位，是輸送燃料、氧化劑和氣體的通道。西安航發公司原有生產條件使導管生產串行于發動機主裝配流程中，各導管制造亦為串行關系，導致導管生產周期長，成為限制發動機產能提升的瓶頸環節。

隨著數字化測量技術和虛擬制造技術的發展，西安航發公司在導管數字化制造方面不斷探索，建立了定制化導管生產線，以期將導管制造串行生產模式轉變?yōu)閷?dǎo)管制造和主裝配一定程度上并行，縮短發動機裝配周期，提高導管自身生產效率和一次合格率。

定制化導管生產的并行工程理念，通過數字化測量手段獲取基準坐標，通過虛擬計算、仿真驗證確定導管余量加工值，應用機器人、激光切割技術對余量自動化加工，同時應用自動化焊接、焊縫自動化檢測與辨識等技術，進行焊接、焊縫檢測等導管制造工作。發動機周轉至裝配線下一單元時，導管制造完畢，直接開展裝配工作。

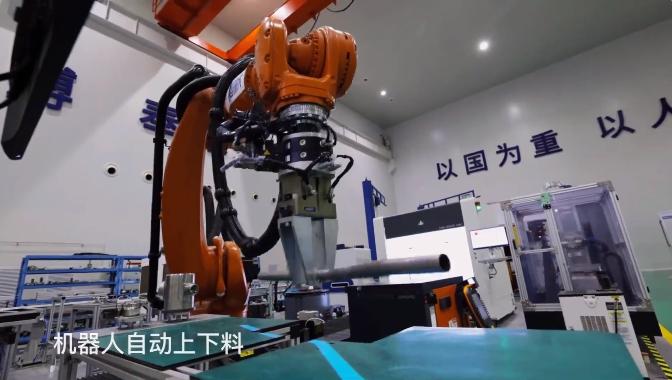

實現定制化導管并行生產的一個關鍵難點在于導管自動化檢測，通過采用Tube Qualify三維光學彎管測量系統、機器人程控、余量自動比對計算、激光切割、導管快換裝夾等技術與裝備的集成應用，在持續工藝攻關、排查技術應用問題，解決工藝保障與設備保障要素問題，成功實現導管生產自動化。

關于新拓三維Tube Qualify系統

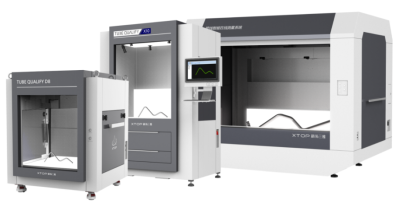

專為管線測量而開發的Tube Qualify光學測量系統，能有效解決管路測量所遇到的各種問題，它基于高性能、多相機光學掃描系統而設計，以非接觸測量的方式快速采集管件圖像、獲取管件形態，適合各種標準彎管、不規則彎管、彈性軟管的精密測量。測量時只需將零件放置在測量單元中，僅需數秒即可完成測量，并可輸出簡單易懂的數字化報告。

Tube Qualify三維光學彎管測量系統具有強大的特征和細節獲取能力，在測量性能有效提升的同時，還可與工業機器人加工工位完全集成，實現高效率的自動化檢測功能。
