骨骼是人體生存和運動的支柱，起到支撐和保護身體的作用。人體骨骼各種形狀經長期演化形成，具有復雜的內在和外在結構，使骨骼在減輕重量的同時能夠保持堅硬。

    骨骼組織成分之一為礦物質，為各向異性、非均勻材料，其機械性能受多種因素的影響。在研究骨骼材料性能時，需進行應力應變測試，來驗證在運動狀態下，骨骼各部位的變形、抗沖擊能力及最大承受力。

    骨胳材料測量需求

    當外力施加于骨胳時，骨胳結構將產生應力和應變，并有復雜的變化，采用形態近似規則的樣本來確定骨組織的材料力學性能，更好地掌握生物材料或非生物材料組成的構件的力學性能。

    某研究機構檢測中心，擬通過具代表性的拉伸測試手段，采用新拓三維XTDIC三維光學應變測量系統，測試類似骨頭材料—雞脛骨拉伸過程中結構的變形，獲取骨材料的力學性能，用于材料性能的有限元模擬，醫用骨科新材料的研發和生產。

    面臨的測試難題

    骨是非均勻的、各向異性的復合材料，它的力學性能比如楊氏模量、拉伸性能、粘彈性，特別是在破壞時的極限應力和應變等，不僅與復合材料本身的組分及組分含量有關，也與其構造有關。傳統的接觸式測量，在應用上存在著不少的局限性：

    1、應變片只能測量單點單向的應變，不能進行全場檢測。

    2、應變片只能是憑借仿真和模擬結果，預估應變位置然后進行粘貼，存在較大誤差。

    3、無法測試材料特定位置的應變情況，各異向性動態實時變化

    三維光學應變測量方案

    該檢測中心采用類似骨頭材料—雞脛骨標本進行拉伸應變測試，通過模擬脛骨負載狀態，驗證脛骨受拉變形情況及抗拉能力。XTDIC系統可支持各種應變測量，并可進行實時的應力應變計算，適用于各種條件下的采集需求。

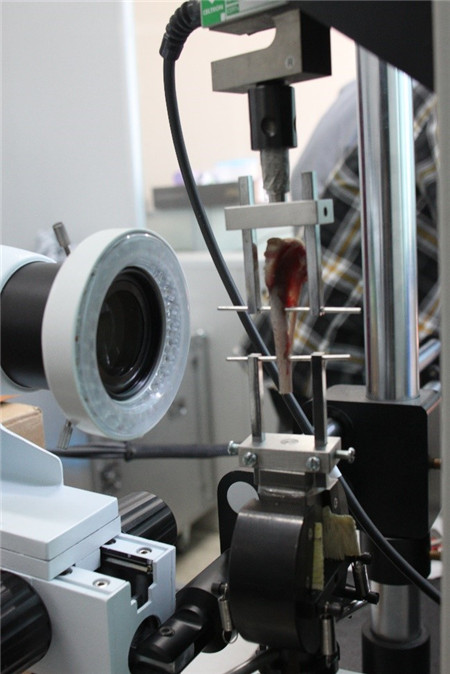

    由于雞脛骨尺寸較小，新拓三維技術工程師采用光學體式顯微鏡，對雞脛骨觀測區域進行放大，能夠觀測到更細節的特征。

    通過調整脛骨相對于加載實驗機的相對角度，模擬脛骨拉伸運動的情況，使其復現脛骨在正常運動中的受力工況，進而了解其不同部位的應變數據。

    XTDIC應變測量系統，在立體顯微鏡的輔助下，在加載過程中進行數據采集和后處理，從而得到所需的數據。此種方法測得的數據能夠反映骨骼應力分布的真實客觀情況，并自動記錄和分析處理數據。

    XTDIC系統軟件可輸出三維色譜云圖，清晰地觀測到位移、應變場的變化趨勢。

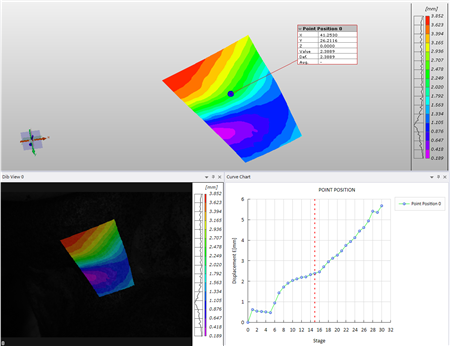

    脛骨拉伸位移場

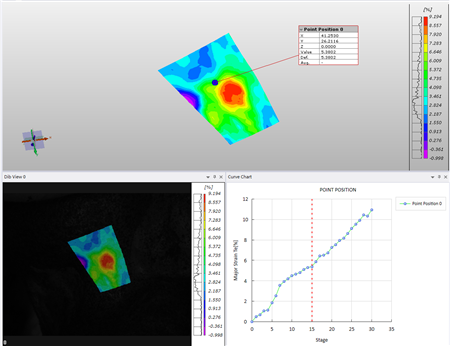

    脛骨加載應變場

    從以上測量結果可以看出，利用XTDIC三維光學應變測量系統，在拉伸加載過程中，可測量骨胳組織的性能（如楊氏模量、強度）和幾何參數，計算出雞脛骨的軸向拉伸強度和剛度，以便于更好地掌握復雜骨胳材料的力學性能。

    基于測量數據，可用于在生物力學的研究中驗證有限元分析，實現在宏觀和微觀層次研究骨的力學性能，這種有限元分析與驗證方法正在逐漸地被骨胳材料研究、臨床應用研究領域接受并應用。
