板料成形是一種材料加工技術，在航空、航天、船舶、汽車等行業領域被廣泛應用。板料成形極限精確測定（FLC），是衡量板料塑性成形性能的重要指標。

以極限應變構成的成形極限圖（FLD），常被用于板料受到拉伸、脹形或拉伸脹形結合時能夠達到的變形程度，為評價板料成形性能以及改進成形工藝提供技術基礎和實用判據。

FLC/FLD的定義

板料成形極限FLC/FLD

工程應力-應變曲線上的最大值，相當于材料的拉伸強度σb。最大載荷時的應變是拉伸試件的一種穩定伸長量，板料成形以及局部頸縮，決定了材料的成形極限，在這種情況下穩定伸長是材料延展性的一項重要測量指標。

金屬薄板在變形過程中，在杯突實驗機力的作用下，某一區域會發生減薄變形，當達到最大應變形量時薄板就會發生破裂，破裂前的狀態為板材的成形極限。

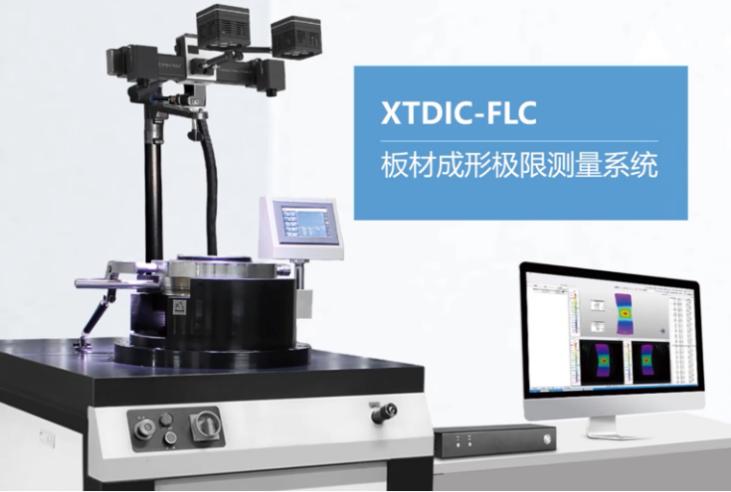

新拓三維XTDIC-FLC板材極限成形測量系統

板料沖壓成形極限FLC測量

成形極限圖：包含主應變/次應變點的圖表

FLD能夠分辨某個應變數值對于某種材料來說是安全的還是破裂的，從安全點到破裂點的界限定義為成形極限曲線FLC。

FLC提供了一個可接受的應變極限。在板料成形中，當主應變?chǔ)?和ε2：超過由這兩個應變聯合構成的應變極限范圍時，板料將會產生變薄、斷裂。

成形極限FLC圖

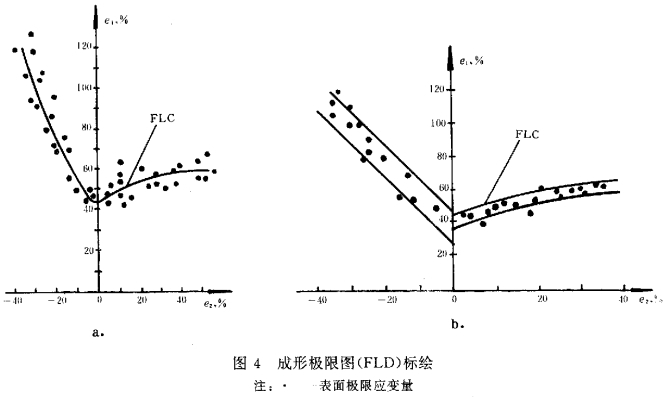

成形極限圖 （FLD）

以表面提取的極限應變值其中最小主應變（ e2和ε2 ）為橫坐標，最大主應變（e 1和ε1 ）為縱坐標，建立表面應變坐標系。

板材極限FLC快速測定DIC方法

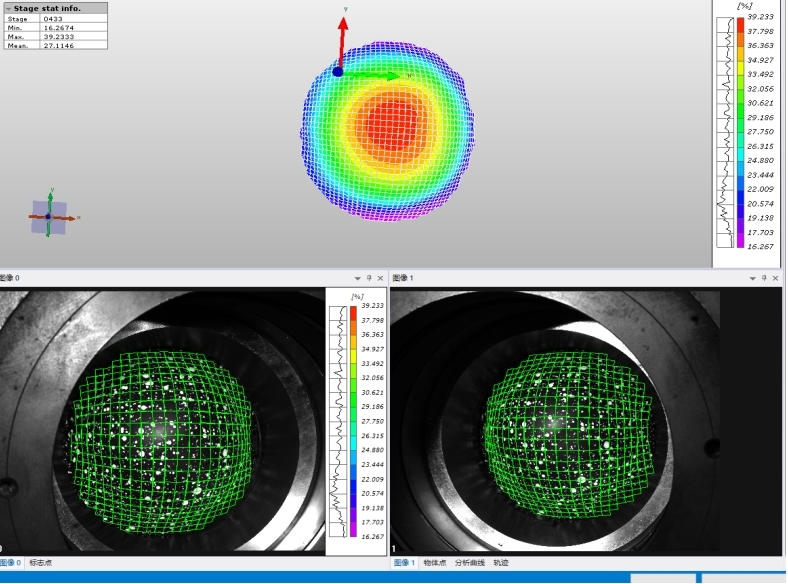

XTDIC-FLC板材成形極限測量系統，基于數字圖像相關法技術，配合板料成形和杯凸試驗機，通過在試件在噴涂無序散斑，采集杯突試驗時板料變形的序列視頻圖像，并基于網格應變分析、數字圖像相關法測量等技術直接獲得極限應變量，從而生成成形極限曲線FLC建立成形極限圖并顯示輸出。

FLC測試流程

實驗過程原理介紹

為了準確測定FLC，在平直無變形的金屬板料表面印制散斑圖案，采用半球沖頭的Nakajima成形方法對板料進行變形直至破裂，XTDIC-FLC板材成形極限測量系統采集圖像，采用DIC軟件計算應變數據。

采用橫截面的測量方法（位置相關性測量）輸出極限應變點數據，利用DIC軟件相關算法計算出flc曲線。

剛性凸摸脹形試驗

實驗說明：

在實驗室條件下測定成形極限曲線，通常采用剛性凸模對試樣進行脹形的方法，必要時可輔以拉伸實驗和液壓脹形實驗。

剛性凸模脹形實驗時，將一側表面制有網格的試樣置于凹模與壓邊圈之間，利用壓邊力壓緊拉深筋以外的試樣材料，試樣中部在凸模力的作用下產生脹形變形并形成凸包，其表面上的網格圓或散斑圖案發生畸變，當凸包上某個局部產生縮頸或破裂時，停止實驗，由此計算金屬板允許的局部表面極限主應變量。

通過改變式樣與凸模接觸面的潤滑條件及采用不同寬度的式樣，獲得不同應變路徑下的表面極限主應變量，其中潤滑條件越多、試樣的寬度規格越多，試驗確定的成形極限圖越可靠。

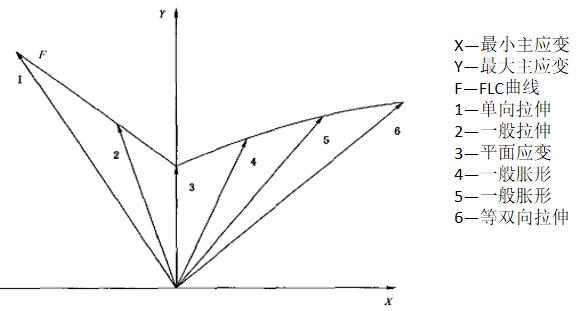

成形極限分布

成形極限由最大主應變和最小主應變測量得到，測量的應變路徑范圍從單向拉伸到雙向拉伸。不同的應變狀態下收集的單個成形極限數據點連接起來，即可得到成形極限曲線。繪制的曲線圖中，X軸代表了最小主應變，Y軸代表了最大主應變。如下圖：

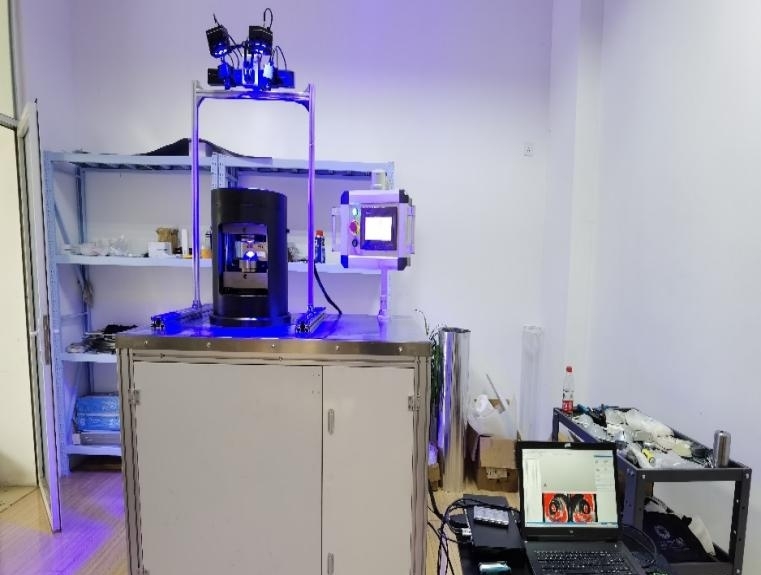

實驗步驟-硬件裝配

1、根據預先做好的工裝確定測量距離，調試XTDIC-FLC板材成形極限測量系統相機角度和鏡頭焦距。

2、將XTDIC-FLC板材成形極限測量系統測頭裝配到試驗機上。調整角度。

3、將側頭旋轉至無遮擋區域，對測頭進行標定，根據聚光測距保證標定距離。

4、完成標定后，將懸臂機構緩慢旋轉值測試區域，XTDIC-FLC板材成形極限測量系統測量前準備完成。

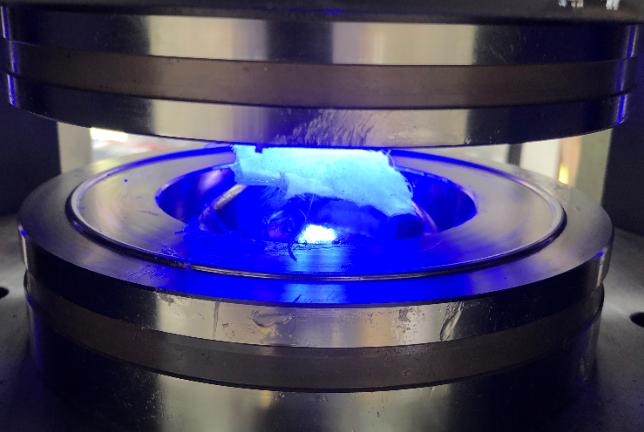

實驗步驟-實驗機開始實驗

1、打開實驗機，將實驗機上下分離，方便操作。

2、在球形沖頭上涂抹潤材料、放置潤滑硅膠等，然后放入杯突件，操作實驗機壓緊試件。

3、設置實驗機參數，同dic一起開始實驗。

4、目測出現裂紋或?qū)嶒?yàn)機載荷下降時可停止實驗。

注意事項：

對于XTDIC-FLC板材成形極限測量系統的圖像采集，在沖壓開裂前的最后階段DIC相機的采集速度不小于10幀/秒。

實驗步驟-DIC軟件分析

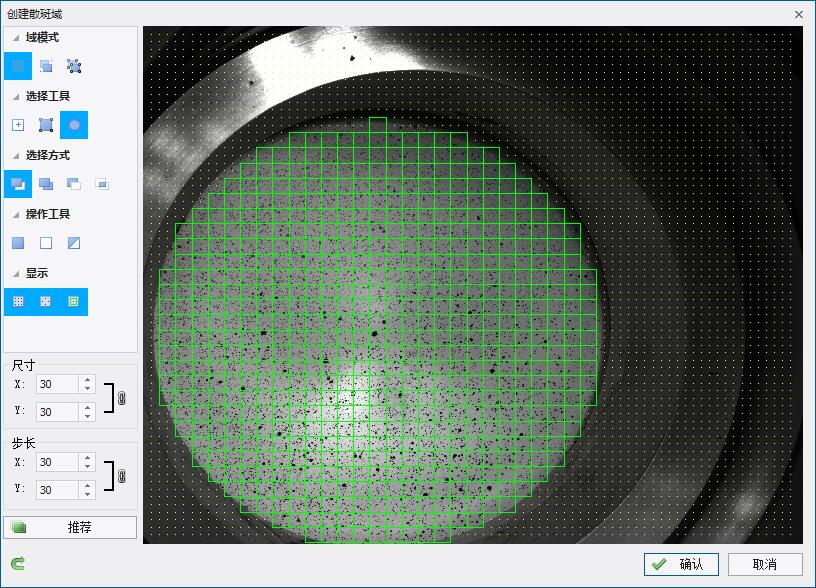

創建散斑域

DIC軟件創建散斑域時，需要將所測試區域全部選入散斑域范圍內，DIC實驗過程確保采集整體沖壓板料表面圖像，便于整體進行計算。

種子點匹配

創建種子點時，需要在上、中、下三個區域內分別創建種子點。因?yàn)楸辜笃跁?huì)斷裂，如果僅創建一個種子點，會導致其他區域在計算后期難以匹配，多個種子點可以保證多個區域內均有面片。

實驗步驟-DIC軟件分析

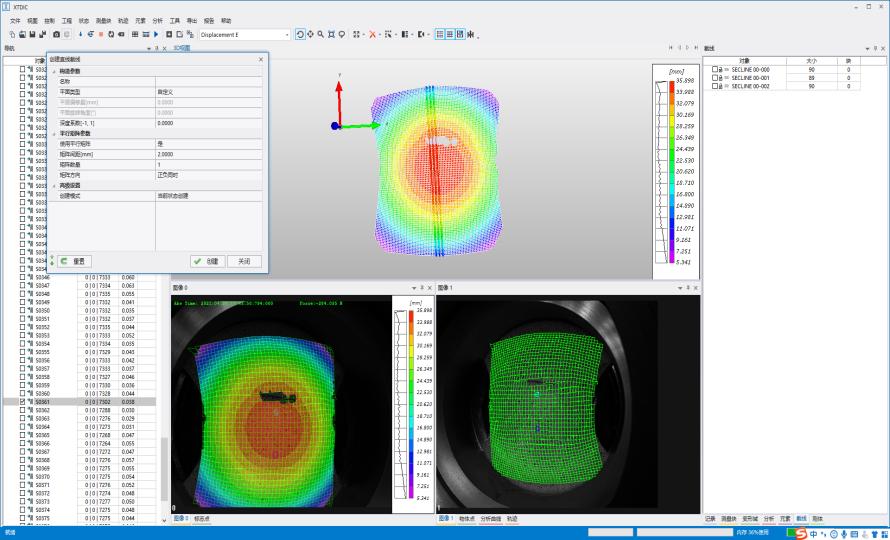

創建截線并輸出

1、找到XTDIC-FLC板材成形極限測量系統采集的杯突件斷裂前的一張照片

2、在DIC軟件界面點擊分析→截線→ FLC創建，創建的截線方向要與杯突件裂紋方向垂直

3、創建模式為當前狀態創建，此為位置相關法。點擊創建，即可創建三條截線

4、選中三條截線，點擊輸出FLC數據。

實驗步驟-軟件分析

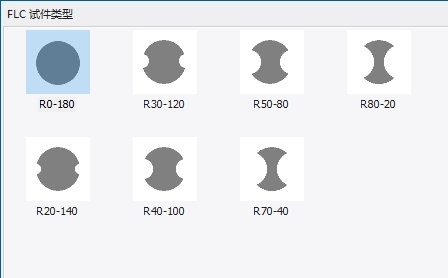

新拓三維XTDIC-FLC板材極限成形測量系統中的DIC軟件，輸出截線數據時根據當前杯凸試件的形狀選擇對應的試件類型，然后再保存界限數據。

實驗步驟-生成FLC曲線

點擊添加截線，選擇保存文件夾，導入截線數據。點擊計算，即可得到FLC曲線。
