位移是結構在荷載作用下產生反應的重要數據，通過位移數據可了解機翼結構的剛度及其變化情況，同時對機翼結構的力學性能進行測試，是結構性能評定的重要依據。
機翼是飛機的重要部件之一，機翼剛性結構和彈性結構在載荷過程中會呈現出不同特性，因此要求DIC測試實驗必須完整捕捉機翼在載荷下運動全過程。對此 DIC 裝置必須滿足測試視野要求。
傳統測量痛點：
01、測量數據局限：
一個傳感器只能測量單個被測點的單向位移，測量數據單一。
02、安裝過程煩瑣：
傳感器安裝工作煩瑣，在面對多個被測點和多方向位移測量需求時，準備時間長。
03、測量效率低下：
傳統拉線式位移傳感器易出現拉線松動情況。
DIC測試解決方案：
01、無需布線或傳感器：
DIC采用非接觸測量方式，安裝過程簡便，數據分析高效穩定。
02、全視場三維測量：
全視場、多角度三維位移測量，實時動態數據輸出。
03、實時分析/高采樣/高精度：
實時數據分析，高采樣頻率，高精度（10米視野，位移精度0.01mm）。
隨著DIC（數字圖像相關法）與光學測量技術的不斷發展，三維位移數據的獲取手段也在不斷升級，新拓三維基于在DIC應變測量技術領域十多年的研究和項目經驗積累，自主研發的XTDIC-STROBE三維動態測量系統，可用于剛性結構的三維位移、振動、加速度等數據測量和獲取。
新拓三維XTDIC-STROBE三維動態測量系統廣泛應用于飛機的材料與結構試驗測試，通過搭配兩臺高速攝像機分別采集機翼表面散斑圖像，將散斑圖像傳輸?shù)接?jì)算機內，并利用XTDIC-STROBE軟件進行計算，可以得到機翼在受力加載過程中的位移分布及變形情況。

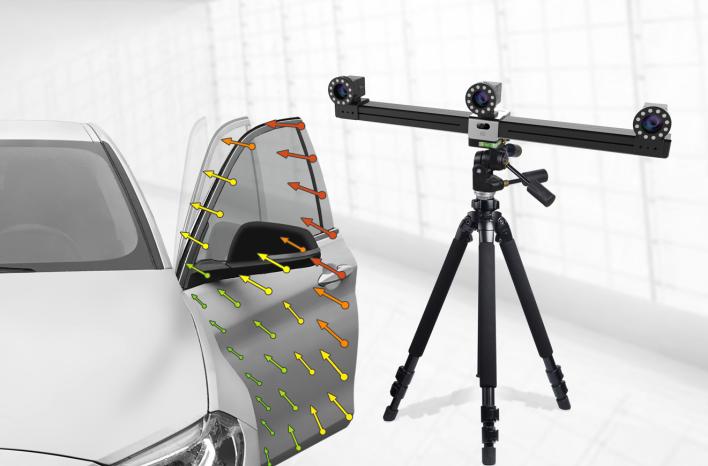

XTDIC-STROBE三維動態測量系統
DIC光學測量取代傳統方法
輕質材料和新材料的組合應用，在性能、安全性和耐久性方面，飛機結構件更需要嚴格的可靠性測試。因此，這也使得DIC光學測量技術目前被越來越多的用于航空科研以及航空工業。
非接觸式DIC光學測量系統能夠獲得試樣的幾何尺寸以及三維位移和變形，通過全場測量獲得機翼結構加載過程中的動態三維位移和變形，測量數據用于優化仿真和設計，從而提高結構設計的安全性。
機翼三維位移和變形測量
加載測試可以反映出構件的結構性能。隨著標準的測試技術的發展，機翼結構力學測試中通過采用XTDIC-STROBE三維動態位移測量系統，不同于傳統的測量方法，如應變片，該系統搭配高速攝像機可全視場、全過程記錄機翼的三維位移和變形，對每個點進行X,Y,Z三個方向的變形分析。
測量流程：
1）XTDIC-STROBE系統架設。將測量頭架設到合適的測量位置。
2）相機標定。通過專用標定工具，校準相機內外參數，并建立空間坐標系，水平為X軸，豎直為Y軸，前后方向?yàn)閆軸。
3）通過光學探針接觸模型上的點位，獲取每個接觸點位的三維坐標。
4）將所有點位的三維坐標與理論模型進行對比，獲取點位偏差。將偏差值輸入給調姿機構，調姿機構自動進行調節。
實驗數據與分析
將機翼固定在試驗臺上，通過對機翼的兩端（定義為左右兩端）分別進行加載測試；在輔助照明系統的照射下，高速相機采集機翼表面的系列散斑圖像。
XTDIC-STROBE系統軟件對加載過程采集到的結果進行相關函數運算和相關搜索，實現圖像的匹配，從而得到機翼的位移場及變形情況。
機翼左端加載測試
機翼左端測量：先在機翼骨架上貼上7個編碼點，主梁為5個（從外向內編號為64、33、189、174和104）；輔梁為2個（從外向內編號為213和24）。

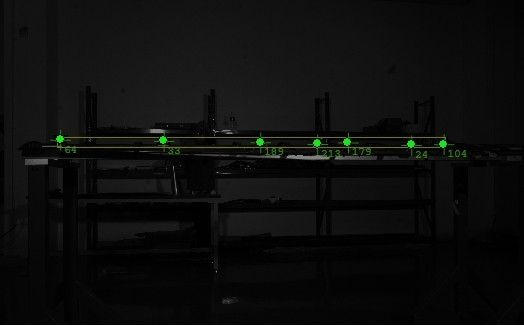

機翼左端實際貼點位置
機翼左側加載實驗的測量過程，分為12個狀態:初始位置、自重位置、加載1、加載2、加載3、卸載1、卸載2、卸載3、偏向加載1、偏向加載2、卸載1和卸載2。
機翼左端加載三維位移
X方向位移值
Y方向位移值
Z方向位移值
機翼右端加載測試
機翼右端測量：先在機翼骨架上貼上7個編碼點，主梁為5個（從外向內編號為85、175、53、93和52）；輔梁為2個（從外向內編號為132和95）。

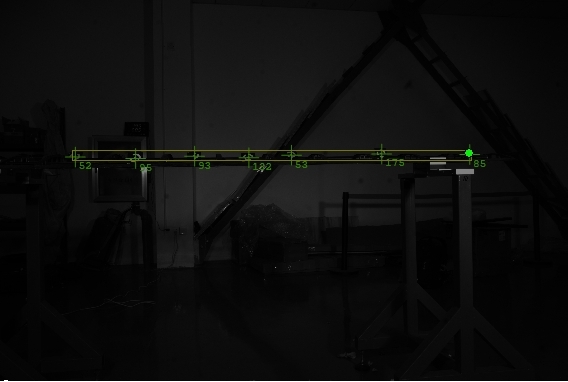

機翼右端實際貼點位置
右側機翼加載實驗的測量過程中，分為14個狀態:初始位置、自重位置、加載1、加載2、加載3、卸載1、卸載2、卸載3、偏向加載1、偏向加載2、偏向加載3、卸載1、卸載2和卸載3。
X方向位移值

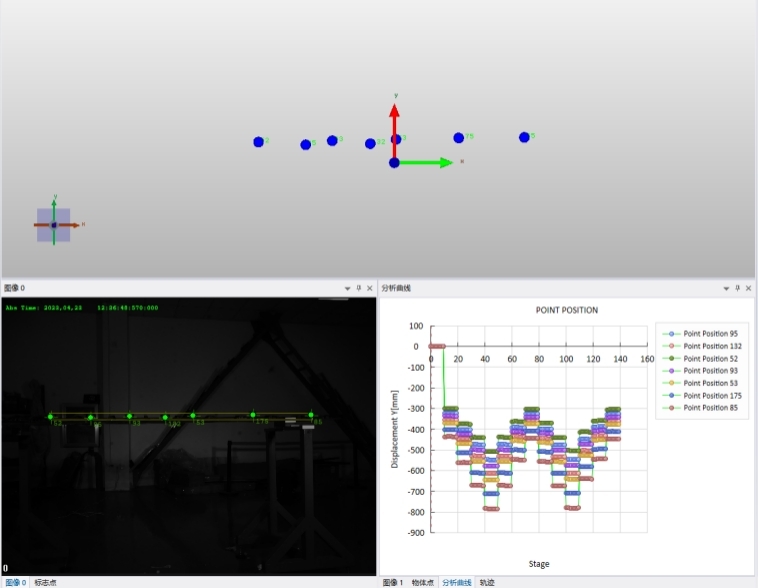

Y方向位移值

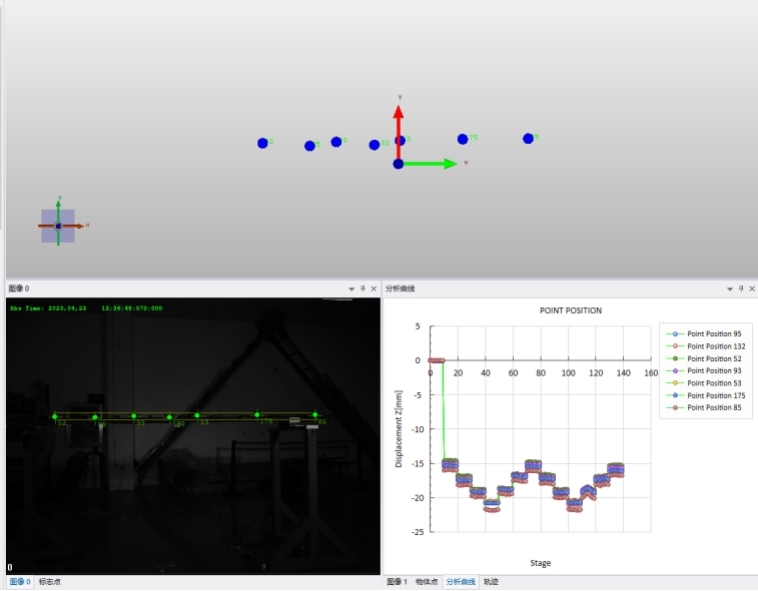

Z方向位移值
XTDIC-STROBE三維動態測量系統，不僅可以測得三維位移和三維變形，還可以測得真實的速度和加速度?；邳c(diǎn)成分的數據分析，還可以得到完整的6自由度的分析結果，可準確清晰看到機翼在加載試驗過程的精確變形。
XTDIC-STROBE三維動態測量系統引入機翼加載的測試中使用是非常容易的，只需要在被測面貼一些測量標記點。3D全場位移數據可以和仿真進行對比，對比結果可幫助科研人員復核和改進仿真參數，優化設計過程。
