隨著汽車市場競爭日趨激烈，新車型開發周期縮短，安全性能要求提高，車身結構愈加復雜。白車身由多達上百個具有復雜空間型面的鈑金件，通過一系列工裝裝配、焊接而成。

鈑金件尺寸精度是白車身裝配精度的基礎。采用新拓三維XTOM高精度藍光三維掃描儀，可如何快速獲取鈑金件準確3D數據，與原有圖紙數據的偏差值，為及時調整沖壓模具、制造工藝偏差提供精準數據支持。

汽車沖壓鈑金件是什么？

在現代汽車制造工藝中，鈑金件占比60%～70%，廣泛應用于車身的覆蓋件、支撐件、加強件，如四門兩蓋、發動機支架、整車框架結構件、橫縱梁等。

平均每輛車上包含一千多個沖壓鈑金件，通過復雜的焊接或裝配程序，最終形成白車身，鈑金件的尺寸精度是保證整車零部件裝配精度的基礎。

鈑金沖壓模具是什么？

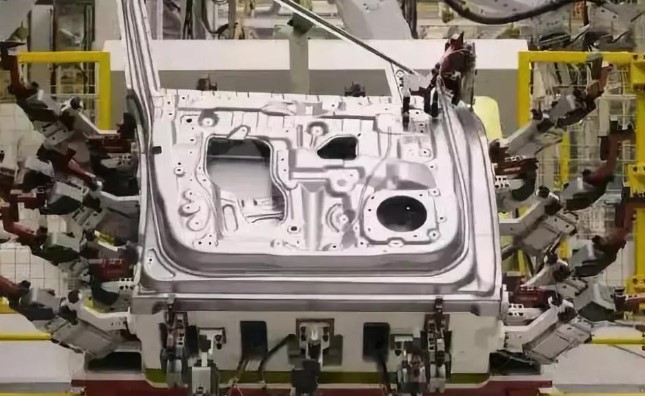

鈑金沖壓工藝需通過沖壓模具對毛坯施加外力，使之產生塑性變形或分離，從而獲得一定尺寸、形狀和性能的鈑金件。

鈑金模具可以大批量、高質量地生產鈑金零件，精確地創建復雜的形狀和設計，提高鈑金加工的速度和效率，減少制造成本并節約時間。

為什么要進行三維檢測？

車身鈑金件形狀復雜、種類眾多、生產批量大，鈑金件質量直接影響后續總成件安裝。確保鈑金件尺寸檢測的精度，有助于從源頭上控制整車生產質量。

鈑金件尺寸偏差與沖壓工序、沖壓模具制造精度、沖壓模具磨損密切相關。因此，需要對沖壓模具，沖壓件首樣進行一定頻次的公差檢測。

對于鈑金件、沖壓模具尺寸精度測量，檢測難點在于測點多、檢測效率慢、關鍵信息難以快速獲取、難以精確的判斷工件和模具穩定性。

一般傳統的測量方法是將鈑金件搬到檢具上，使用塞規進行定性分析，或采用三坐標進行打點測量，測量數據可靠，在前期尺寸控制中發揮著重要的作用。

隨著新材料新工藝在汽車制造領域的使用，對3D尺寸測量技術也提出了更高的要求。采用藍光三維掃描技術，可更好地滿足汽車沖壓鈑金件全面、精準、高效的空間曲面檢測需求。

藍光三維掃描技術方案

新拓三維XTOM藍光三維掃描儀，采集3D數據細節豐富，測量結果精準可靠、可追溯，有效提升產品檢測效率和質量，是企業降本增效，提升競爭力的優先選擇。

以下是新拓三維XTOM藍光三維掃描儀在汽車鈑金件、沖壓模具高精度質量檢測過程中的優勢展現。

汽車部件鈑金件3D檢測

三維檢測-RPS對齊

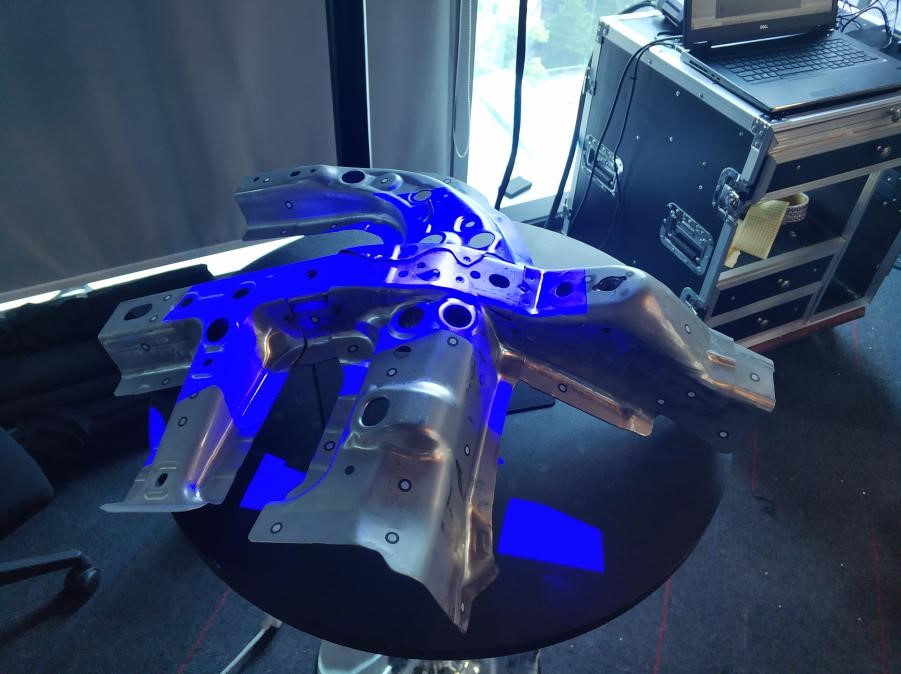

使用新拓三維XTOM藍光三維掃描儀，精準獲取鈑金件三維數據，生成stl數據。結合檢測軟件，采用RPS對齊確保孔位的準確測量，避免因孔位偏移導致的焊裝夾具匹配問題，影響后續工序。

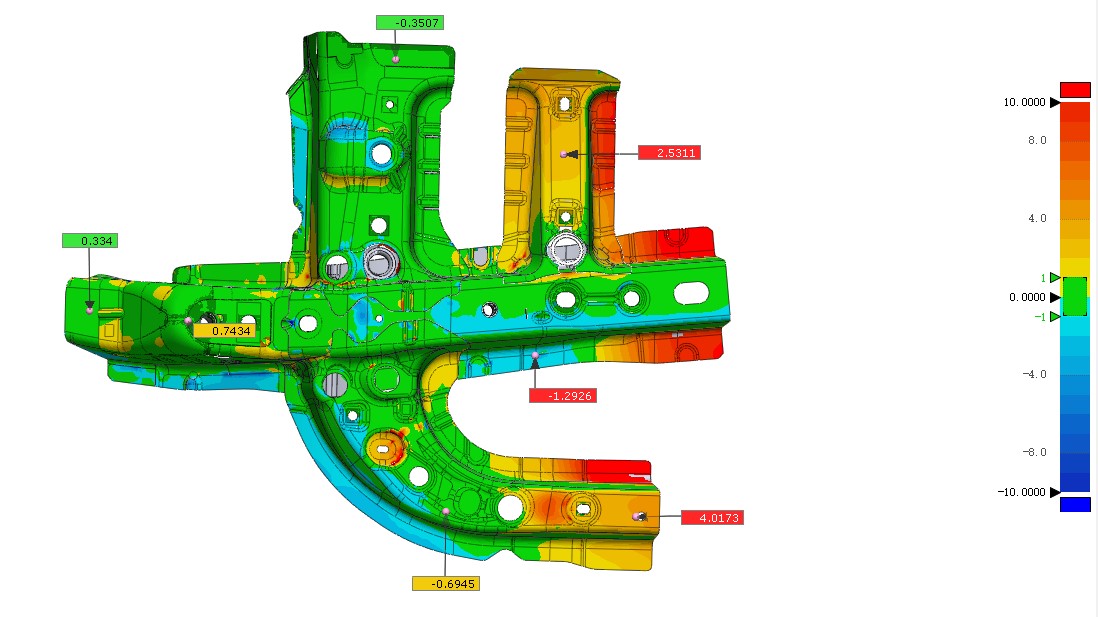

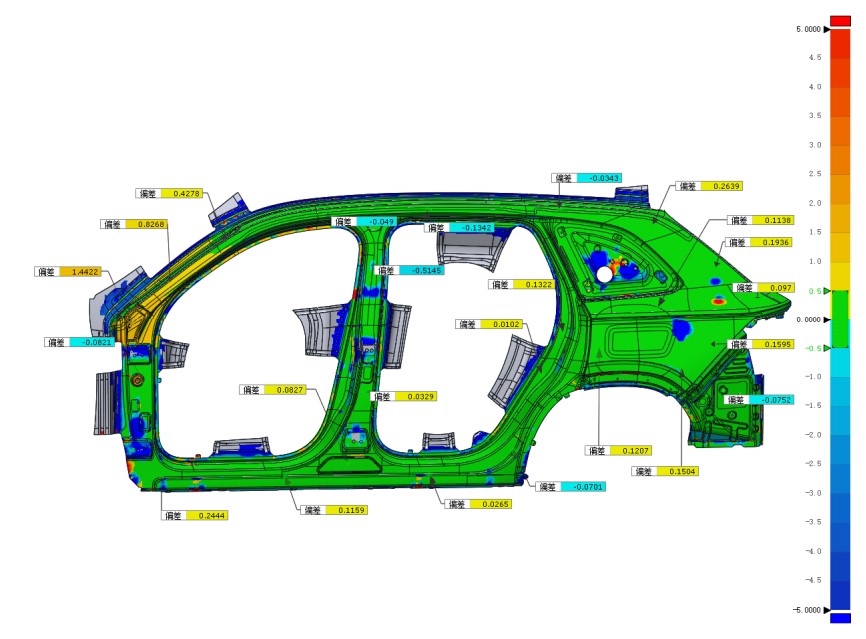

可直觀創建尺寸標注，全面分析零件是否符合規格要求，包括測量名稱、標稱值和通過/未通過狀態?？缮砂V圖、偏差數值、最大/最小偏差、平均偏差等報告，有助于評定鈑金件偏差，指導后續的模具改型或零件修正。

車身鈑金件3D檢測

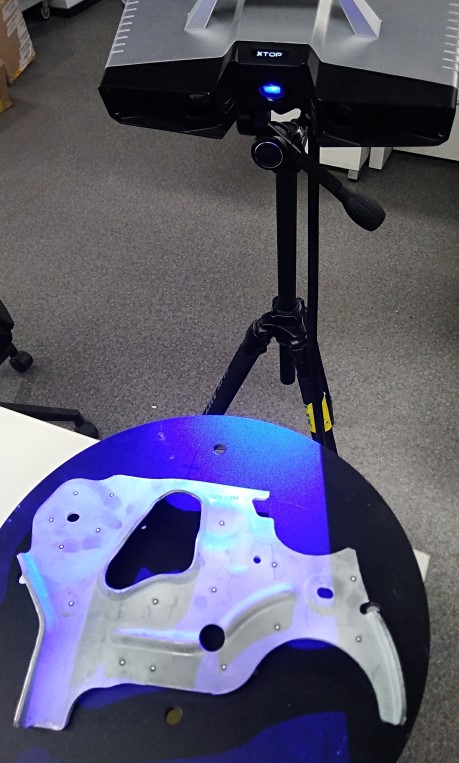

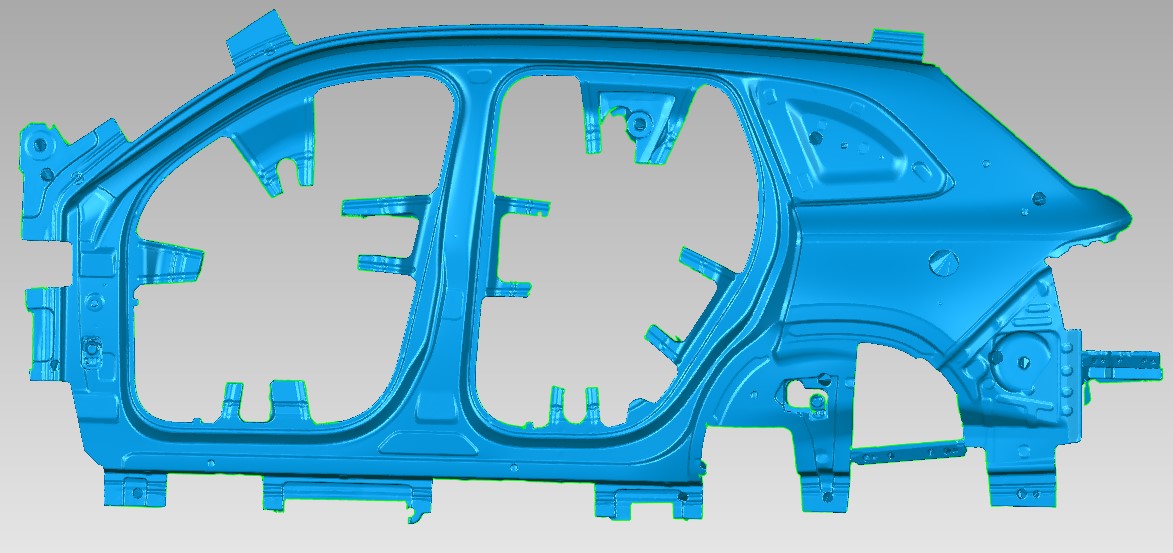

利用新拓三維XTOM藍光三維掃描儀對工件進行3D掃描，獲取工件完整的高精度三維模型。

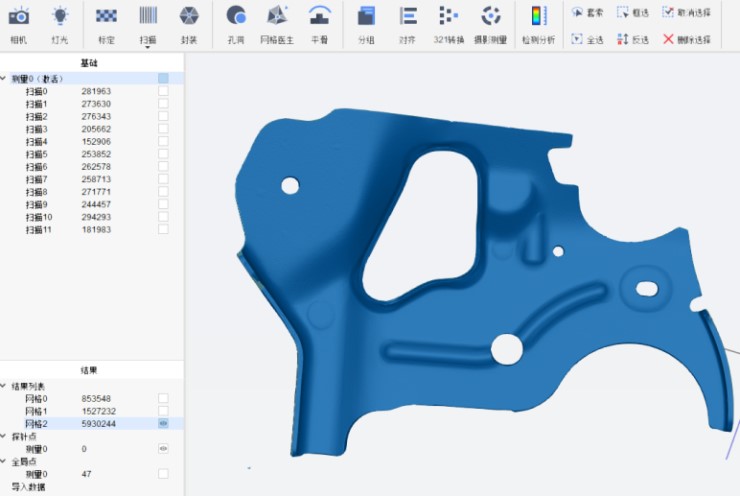

掃描獲取鈑金件stl數據

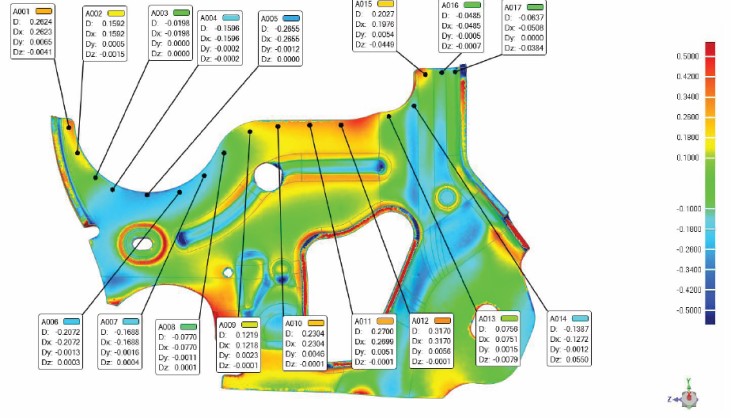

回彈分析

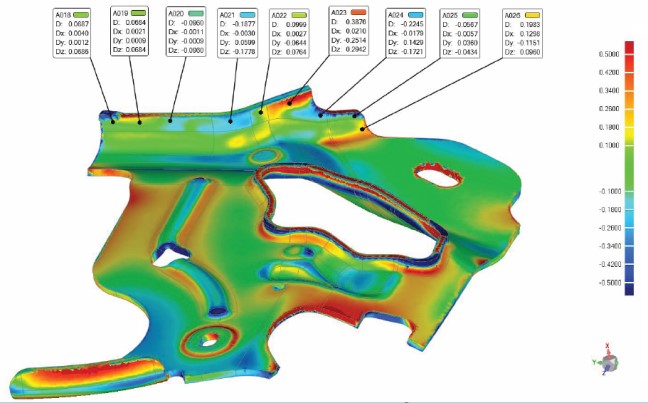

在鈑金件設計和模具開發階段，借助有限元分析，可準確預測回彈量，從源頭補償、減少回彈。在量產階段，采用藍光三維掃描3D全尺寸檢測，快速定位到回彈的位置和量值，精準定位偏差位置，指導鉗工修模。

切邊線是鈑金檢測關鍵元素，切邊線精度，決定總成裝配是否存在間隙或者干涉。通過三維掃描檢測分析發現切邊不齊的問題，可以協助判斷是否存在定位偏移或者送料不準等問題，避免加工損失。

汽車鈑金沖壓模具3D檢測

采用XTOM—MATRIC-L-9M大幅面藍光三維掃描儀，搭配XTDP三維攝影測量，檢測汽車鈑金沖壓模具在使用中磨損，通過掃描3D數模與設計CAD模型做對比檢測，并且逆向建模。

由于沖壓模具和鈑金尺寸較大，采用三維攝影測量多角度拍攝照片，利用全局定位法構建目標點的空間坐標，減少公共點拼接導致累積誤差。三維掃描可以捕捉物體的精細表面細節，兩者結合可以提供更精確的三維模型。

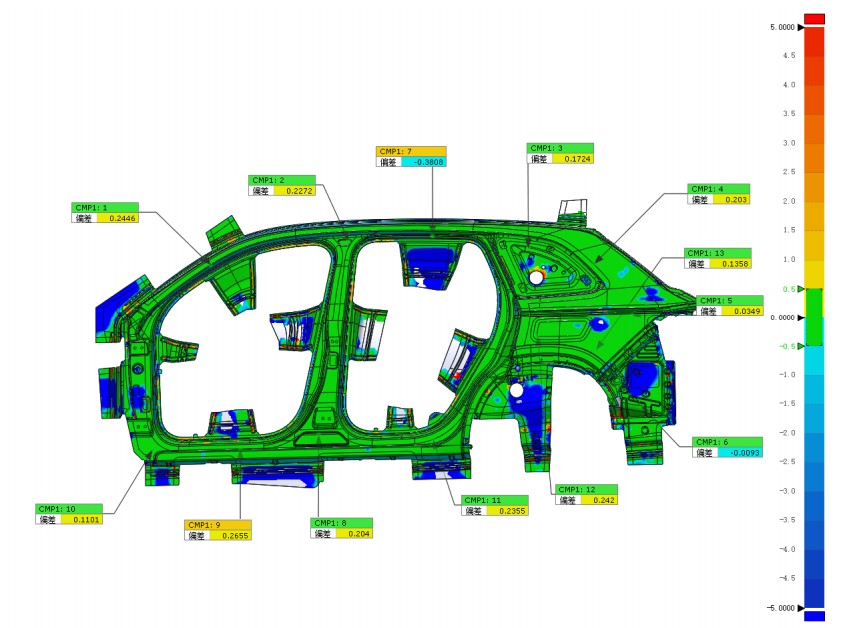

基于精準獲取的沖壓模具及鈑金件的三維數據，生成STL數據，并與原有的CAD數據進行比對，準確分析鈑金每個點的偏差數值，分析模具磨損情況和位置，幫助制造商及時調整，提高鈑金沖壓制造工作效率。

汽車零部件制造產業的數字化轉型，離不開測量技術的升級創新，藍光3D掃描技術在汽車鈑金件3D檢測的應用，不僅可以保障產品試制和質量控制等產品全生命周期的尺寸精度，還能完善加工工藝流程，大大縮短產品開發周期。在可見的未來，3D掃描技術將與傳統測量方式互補，助力汽車制造數字化的轉型升級。
