鎂合金、鋁合金是極具開發前景的輕質結構材料，具有強度高、密度小、散熱好等優點，廣泛用于汽車工業、航空航天、電子制造等行業領域。

鎂合金、鋁合金可壓鑄制造復雜的零部件，如何保證零部件的尺寸偏差，對其進行質量檢測呢？這時候高精度三維掃描儀就可以大顯身手了。

新拓三維XTOM高精度三維掃描儀，可用于鎂合金、鋁合金零部件質量檢測，進行復雜外形輪廓的公差分析、偏差標注，從而在產品開發和制造過程中起到推動作用。

高精度三維掃描，助力鎂合金鑄件檢測

目前汽車上有70多個零部件是由鎂合金制造的，用得最多的有7種：儀表盤基座及轉向管柱、座位框架、方向盤軸、發動機閥蓋、進氣歧管、車身。

在鎂合金零部件制造過程中，需要準確的尺寸，以確保輕量化零部件的裝配質量。傳統測量方式是使用三坐標，打點測量效率低，且無法進行全尺寸測量，數據不直觀。

由于汽車中控鎂合金壓鑄件，有精加工結構，對于檢測的精度要求高。采用新拓三維XTOM高精度藍光三維掃描儀，配合三維檢測軟件可快速、準確地完成首樣檢測和抽檢。

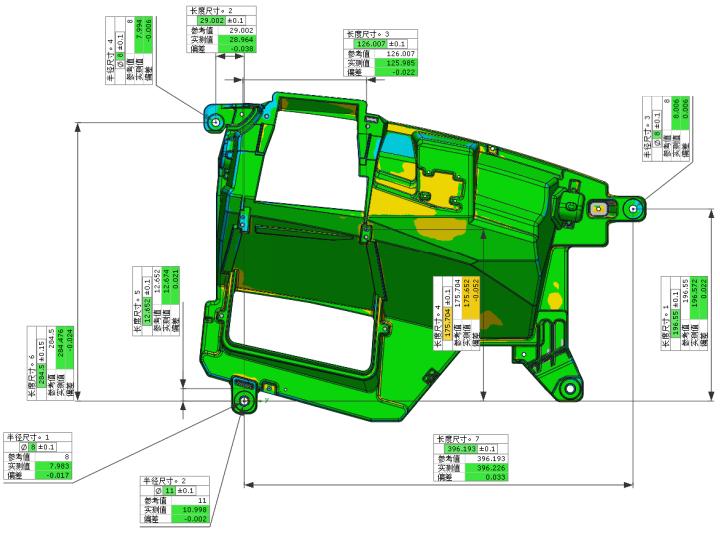

檢測的重點是鎂合金壓鑄件的距離尺寸和形位公差。通過XTOM高精度三維掃描儀高效、快速地獲取3D數模，導入檢測軟件與原始設計數據相擬合，可快速判斷形變情況，鎂合金壓鑄件偏差數據一目了然。

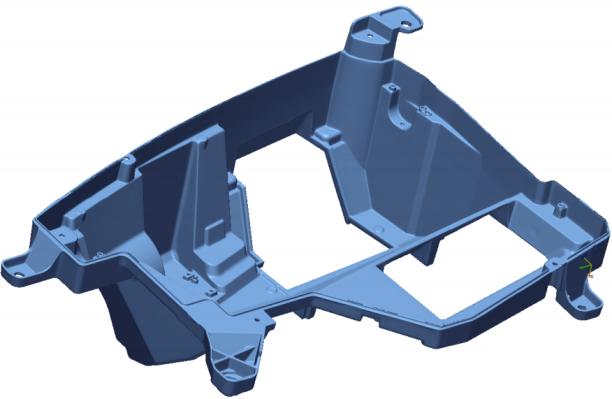

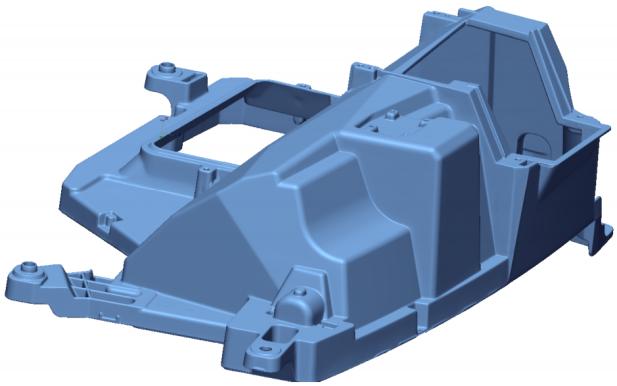

三維掃描數據

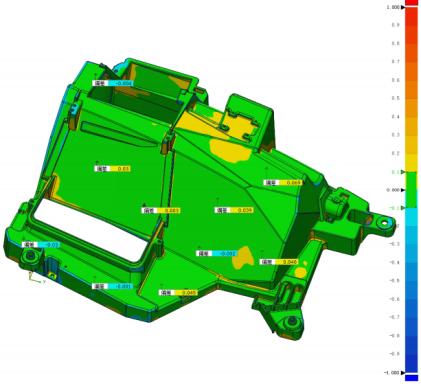

3D尺寸偏差色譜圖

高精度三維掃描，鋁合金鑄件尺寸檢測

對鋁合金T形管路進行外形輪廓尺寸檢測，T形管路服役環境復雜，需噴涂提升耐久性。噴涂后會存在一些形變，需要檢測和控制其在設計精度范圍內。

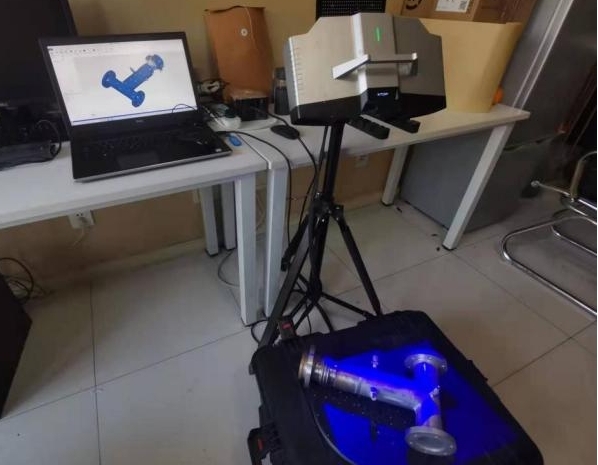

過去，檢測人員采用皮尺進行測量，需要多人配合，且數據容易存在偏差，導致測量不精準。使用XTOM高精度藍光三維掃描儀，則可以快速、準確地完成T形管路直徑變化測量工作。

使用XTOM高精度藍光三維掃描儀，操作方便單人即可完成測量，快速準確獲取完整3D數模，得到所需的各項準確尺寸，特別是涉及到客戶關注的直徑變化數據。

將掃描3D數據導入檢測軟件，進行對比測量，對客戶關注位置的直徑以及螺柱高度進行測量，并最終生成檢測報告。

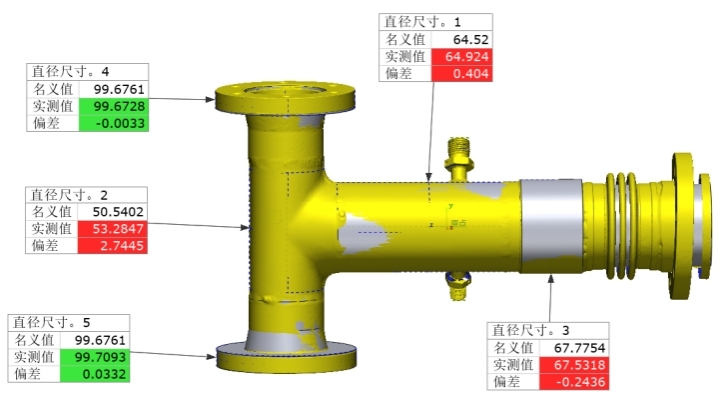

檢測數據與偏差標注

鎂合金、鋁合金延展性佳，便于各種復雜造型設計。不管是鎂合金零部件的三維檢測，還是鋁合金整體數據的快速獲取，XTOM高精度三維掃描儀均可滿足全尺寸測量需求。

XTOM高精度三維掃描儀使用靈活，便捷，測量范圍廣，測量精度高，可自動生成檢測報告，通過色譜圖可直接了解零件加工的偏差趨勢，判斷誤差來源，有助于根據檢測結果調整加工設備及工藝。
