截至2019年，我國公路總里程已達484.65萬公里，高速公路達14.26萬公里，居世界第一。但已建高等級公路的設計年限和標準遠低于發達國家，造成后續養護和改擴建任務繁重。
相對水泥而言，瀝青后期維護成本較低，可反復利用，其能耗和資源利用率更高?；诠菲焚|(zhì)提升，以及避免因水泥公路后期大量繁重的大修，都將進一步刺激瀝青公路建設需求。
瀝青路面材料性能評價
伴隨著交通量的迅猛增長、車輛大型化及超載嚴重，瀝青路面早期損壞、使用壽命縮短等現象日益嚴峻。如何改進瀝青及瀝青混合料的材料特性，以保證其路用性能，如何完善瀝青路面材料與結構的設計、方法及試驗檢測技術，深受業界關注。
對于瀝青路面的早期病害防治，不論是道路材料性能的提升，還是瀝青路面結構的優化設計，都要進行相應的道路工程的室內試驗。
DIC三維光學測量解決方案
瀝青混合料的單軸壓縮試驗是評價路面材料性能的重要方式，其測量結果的準確度，直接影響到路面結構及材料設計的準確性，從而影響瀝青路面的實際使用性能。

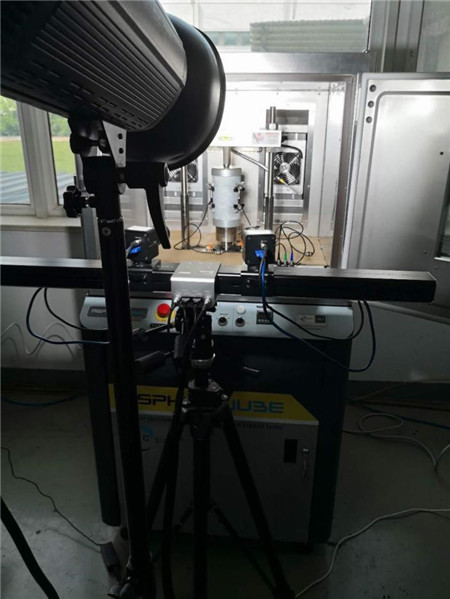

某交通科學研究院擬采用新拓三維XTDIC三維全場應變測量分析系統，研究瀝青結構件在壓縮試驗機循環加載作用下，結構件表面的位移場和應變場的分布，并與位移計的測量數據進行比較，驗證XTDIC測量系統的測試精度。
試驗過程數據采集
本實驗分為兩部分進行：
1）利用XTDIC系統進行疲勞加載過程的圖像采集，并計算被測件表面位移場和應變場；
2）利用標志點檢測技術，在位移計兩端粘貼標志點，在試驗機分析加載過程中，XTDIC測量系統計算兩點間的距離變化量，并與位移計數據結果進行比對，從而達到驗證XTDIC測量系統精度的目的。
1、位移與應變測量

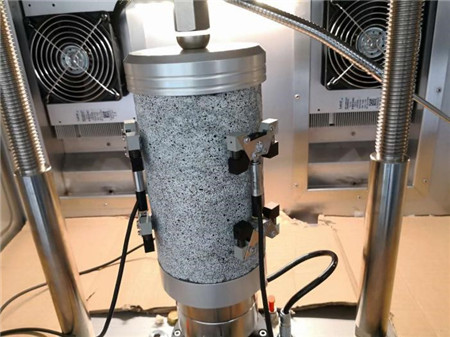

試樣直徑約200mm，高約200mm。在實驗過程中，試驗機分別以1HZ，0.5HZ，0.2HZ的頻率進行加載，且每個頻率下進行一定周期的往復循環加載，XTDIC測量系統以20幀速率進行持續采集，并計算出被測表面位移場和應變場。

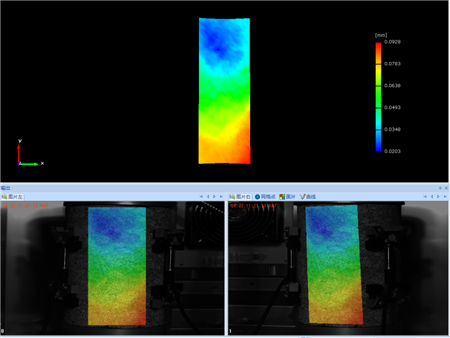

位移場計算：

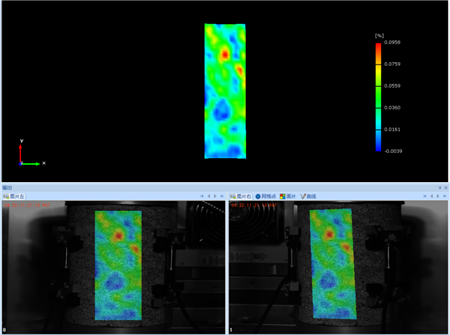

應變場計算：

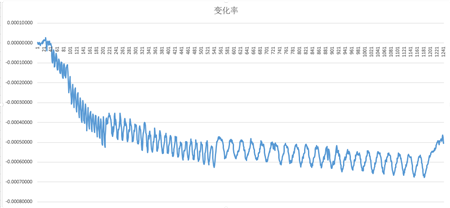

選取試件采集圖像7mm的距離位置，繪制點點變化率（線應變）曲線，可以看出三個加載階段明顯的區分、規律趨勢。
2、位移計比對試驗

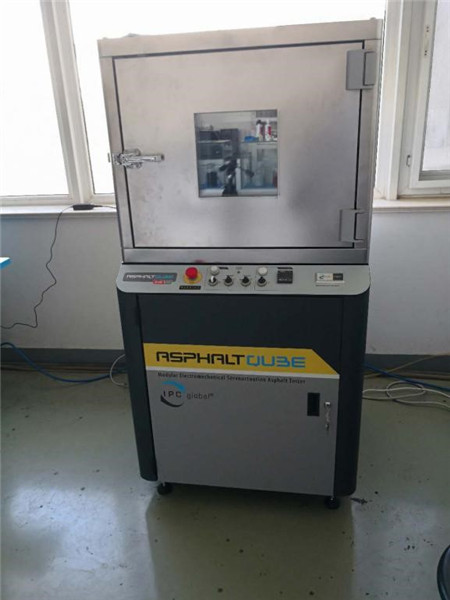

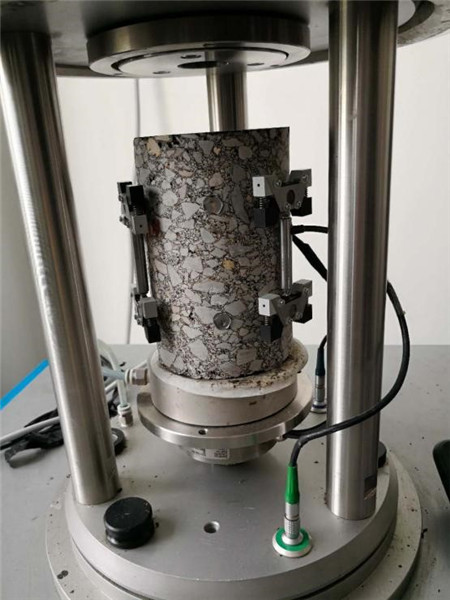

瀝青混合料試驗件放在試驗機內，連接位移計，位移計量程2mm，精度約0.001mm。放下玻璃罩，進行往復循環加載，通過位移計反饋的數據，將整體應變控制在75到125個微應變。

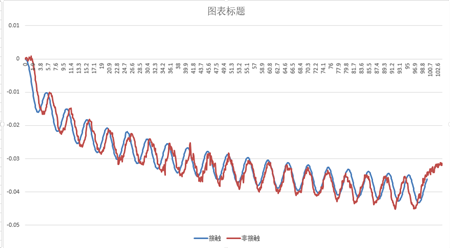

在實驗中，在大致7mm標距段上粘貼標志點，試驗機分別以1HZ和0.2HZ進行加載實驗，位移計分別以50HZ和10HZ進行數據采集；新拓三維XTDIC測量系統以20幀的頻率進行采集，提取點點距離的變化量，以時間軸為基礎與位移計數值進行比較，如圖所示。
1HZ比較：
0.2HZ比較：
以層狀體系理論為基礎的瀝青路面設計，各結構層材料抗壓回彈模量值的大小是非常關鍵的。本次試驗采用新拓三維XTDIC測量系統進行全場位移、應變測量，通過在不同加載頻率下，測量對壓縮變形動態模量的影響，測量數據對路面設計模量動態參數的選擇具有借鑒意義。
根據應變計與DIC技術采集的應變進行比較，可以看出，XTDIC測量系統位移測試結果與位移計測試結果趨勢相同、基本一致，且XTDIC測量系統能同時采集某一個點或者某一區域的各個方向的位移和應變，這是應變計所不具有的測量?jī)?yōu)勢。
