測量目的

某軍用汽車輪胎過不同障礙時，測量輪胎側面的位移場及應變場變化。

檢測方案概述

系統測量幅面為4000mmX4000mm，采用兩臺phantom V611高速相機捕捉輪胎過障礙瞬間的變形圖片，自主研發1000W大功率光源用于高速補光。對采集的圖像進行分析，解算出輪胎變形的位移場和應變場，為評估實際工況下的運動狀況提供技術依據。

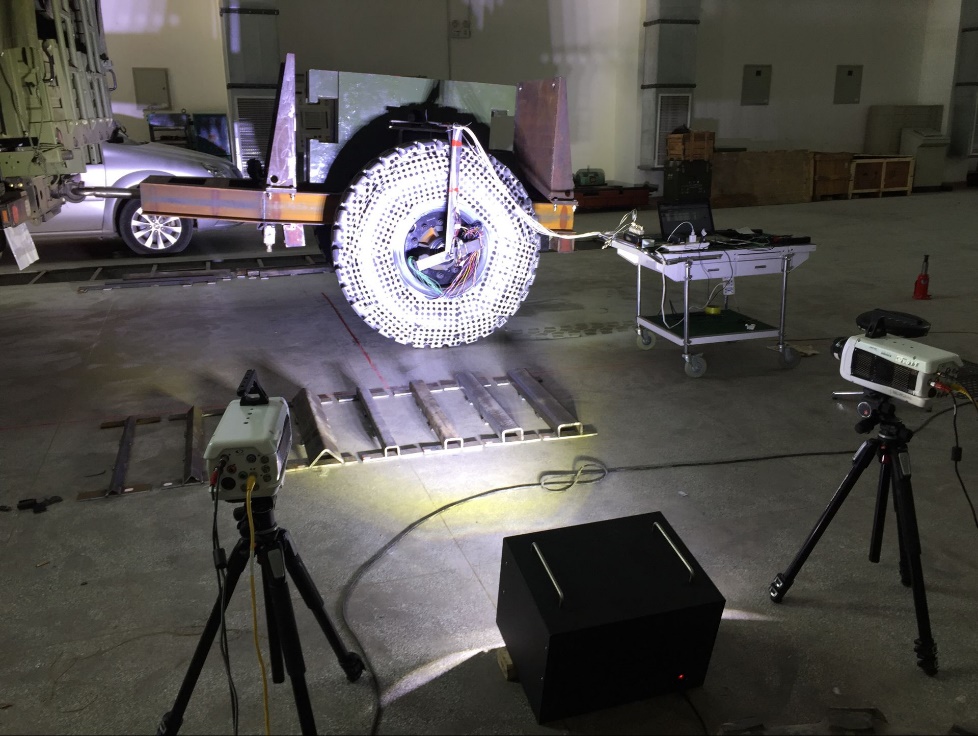

實驗現場

檢測流程

（1）在輪胎側面制備散斑圖案；

（2）對兩個高速相機進行標定，獲取相機內外參數。

（3）輪胎過不同的障礙，兩個高速相機同步采集數據。

（4）數據分析，獲取位移場、應變場數據。

數據分析

通過獲取的輪胎變形數據，可以清晰地分析出輪胎以不同的速度過不同的障礙時整體的變形趨勢，也可以分析關鍵點的曲線數據、精度高、效率快。

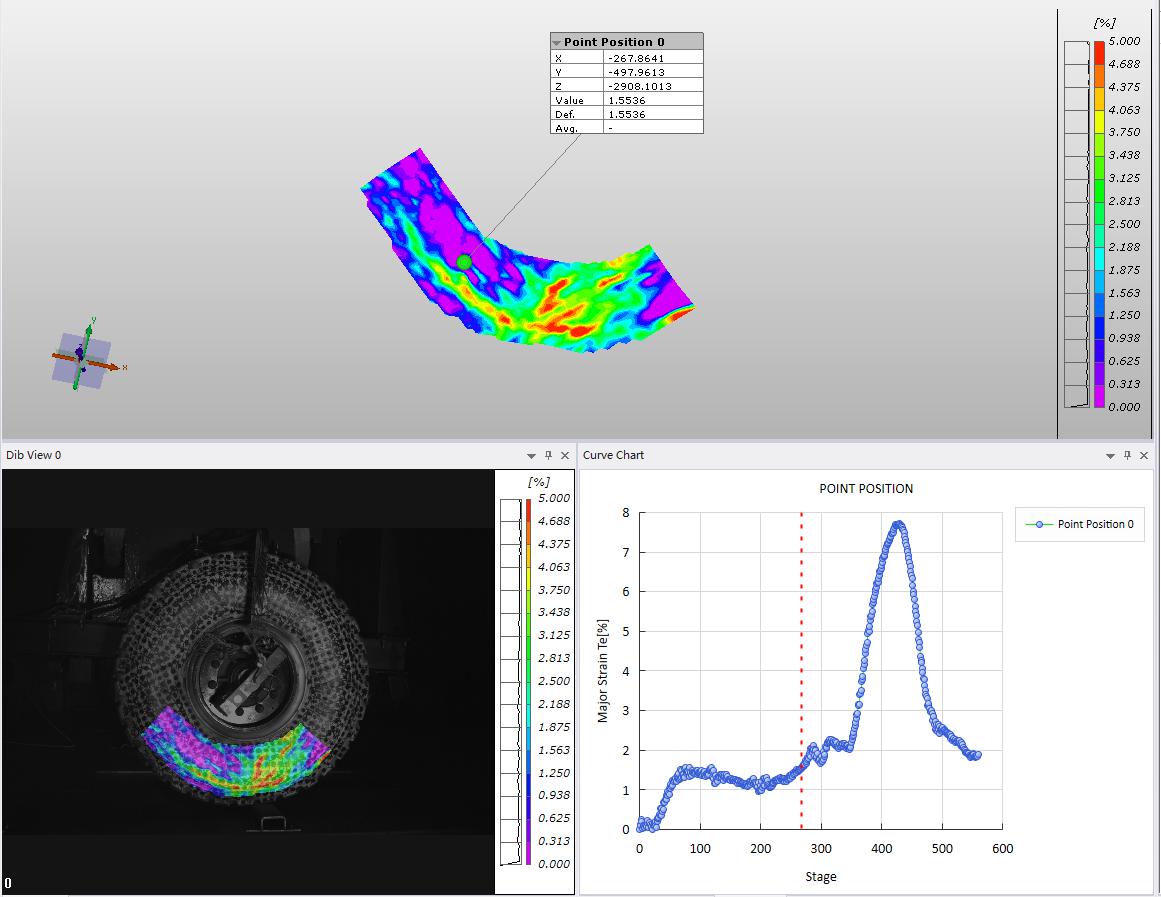

汽車輪胎應變場
