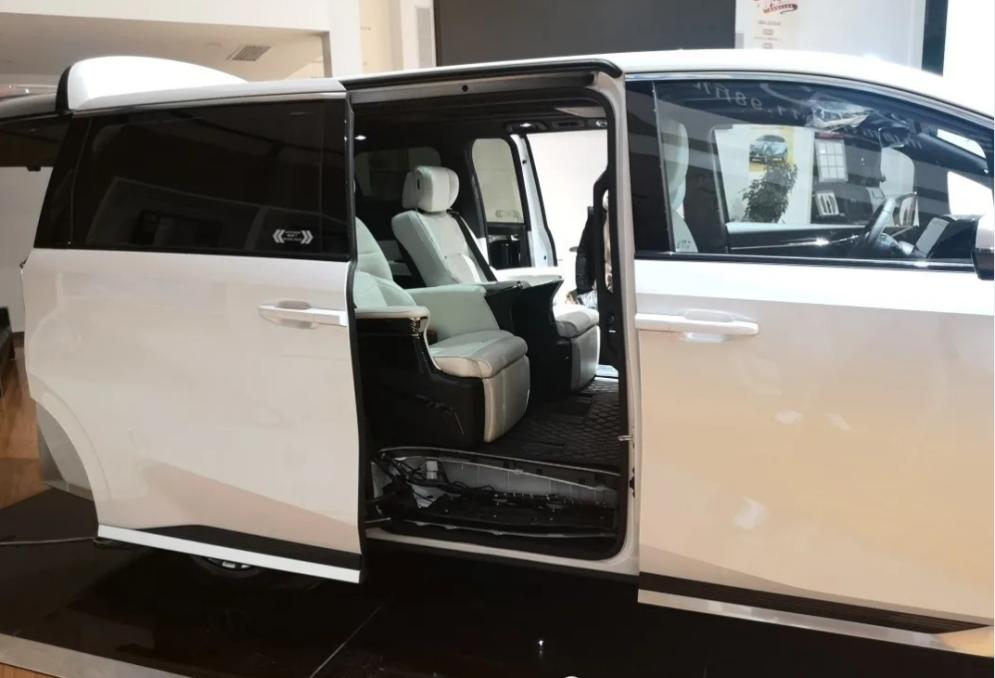

為了提升商務車追逐舒適和個性化的體驗，商務車改裝也成為現下的熱門行業。新拓三維接到汽車改裝工廠委托，對整體進行改裝的某型號商務車的踏板進行三維掃描建模，協助客戶對踏板的塑料材質改為金屬材質，提升商務車輛的氣質。

商務車踏板注塑件擁有形狀復雜、曲面多、孔位細節多、輪廓復雜等檢測難點，藍光三維掃描技術應用于汽車改裝產業中，可實現高精度、高效率、結果直觀的定制改裝方式。

藍光三維掃描案例介紹

采用新拓三維藍光拍照式三維掃描儀，對汽車踏板進行快速掃描，獲取高質量點云數據，局部細節特征網格更精確，方便后續A級曲面的設計，從而縮短部件設計開發、改裝周期。

接下來，帶大家看看新拓三維XTOM藍光拍照式三維掃描儀在汽車配件改裝中的應用。

藍光三維掃描流程

本次改裝商務車零部件，采用新拓三維XTOM藍光拍照式三維掃描儀。工件掃描前需要對被測件件表面處理，工件表面噴顯像劑，粘貼標記點，多角度拍照，實時三維掃描建模。

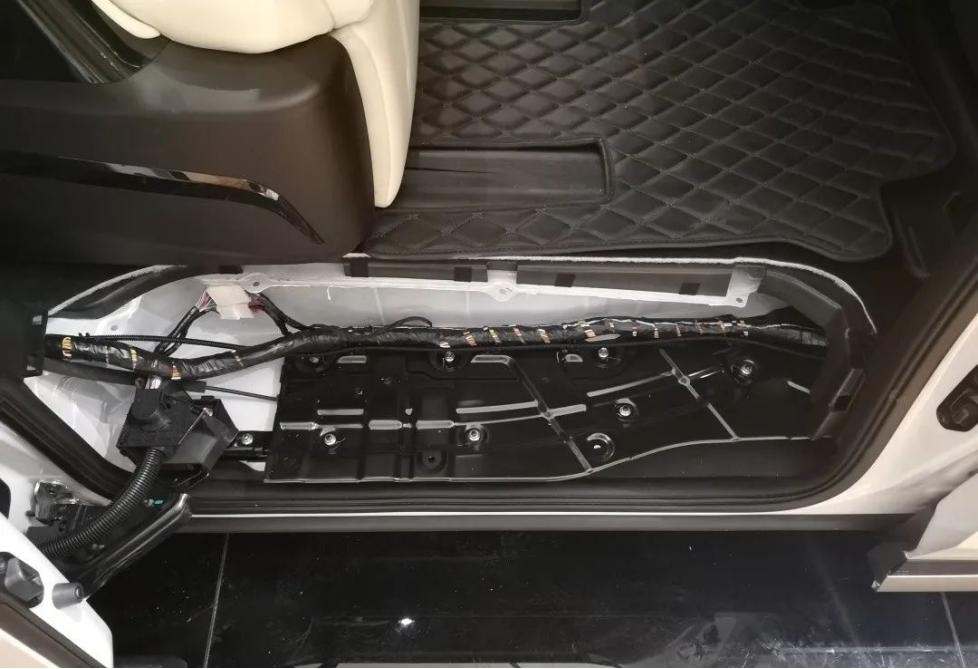

商務車踏板拆除

工件三維掃描：根據客戶需求完成整體工件表面數據，XTOM拍照式藍光三維掃描（400*300幅面）進行點云數據采集。

拍照式藍光三維掃描

藍光三維掃描設備介紹

新拓三維XTOM-MATRIX-5M藍光三維掃描儀，采用藍光窄域波長投影技術，掃描時CCD只接受藍光波長的光線，避免環境光的干擾，因此可以得到更精確的測量數據。

采用自適應點云采樣及網格銳化技術，在相同相機分辨率條件下，更好還原物體表面細節信息，實現復雜凹凸表面的準確完整復刻。

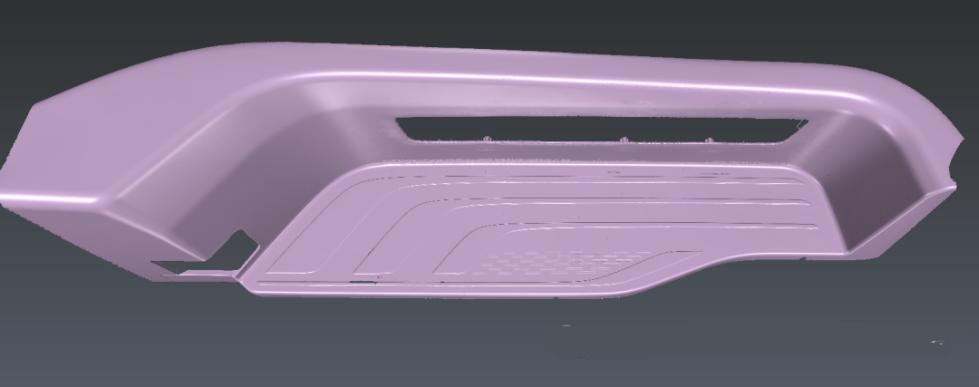

藍光三維掃描成果展示

掃描完成后進行三角化融合優化導出STL數據→進行逆向建模。完成的三維數?？梢越桓都追竭M行機械件的加工。

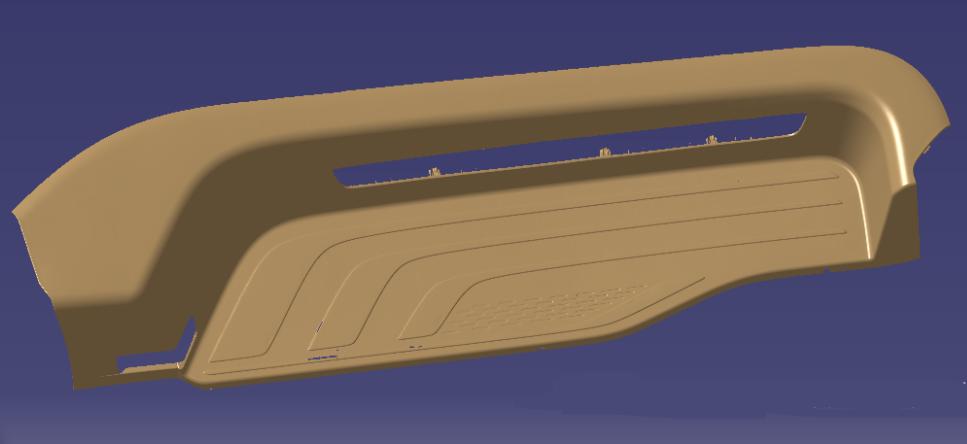

藍光三維掃描-數模展示

采用XTOM-MATRIX-5M藍光三維掃描儀進行商務車踏板三維掃描，提供給客戶完整的STL掃描數據，根據依據掃描數據進行汽車踏板逆向建模，助力汽車改裝，并根據實物進行二次修改完成最終數據，最后進行商務車踏板加工和改裝。
